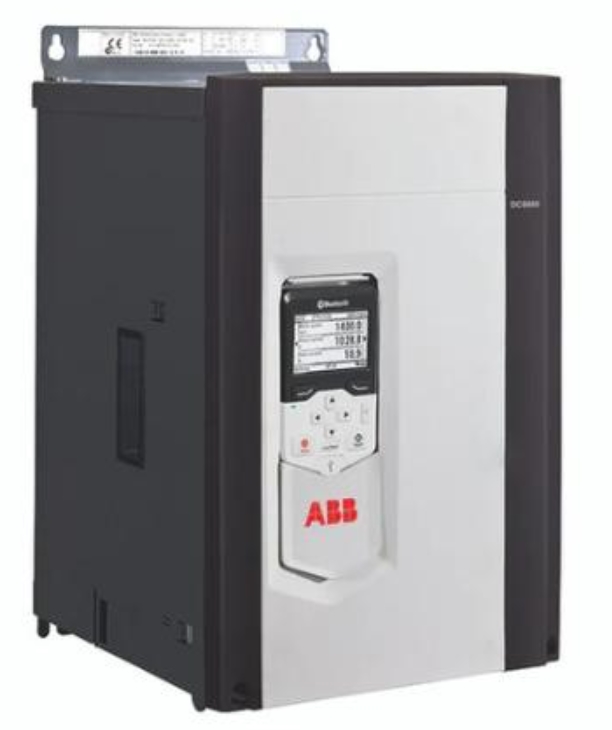

ABB DCS880-S02-4800-06 Привод постоянного тока промышленный

Цена: 6 981 996,15 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01745640
edit

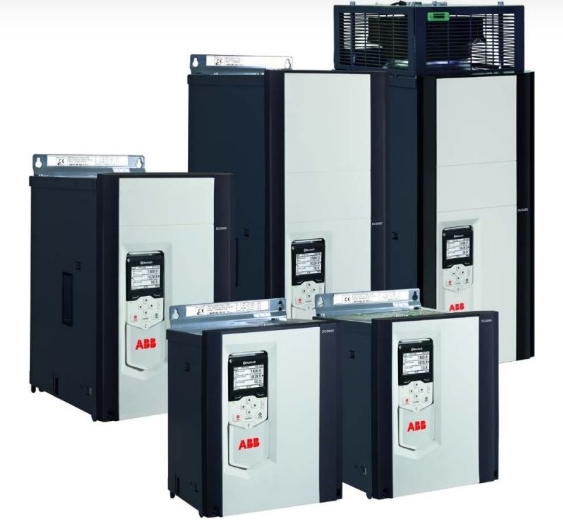

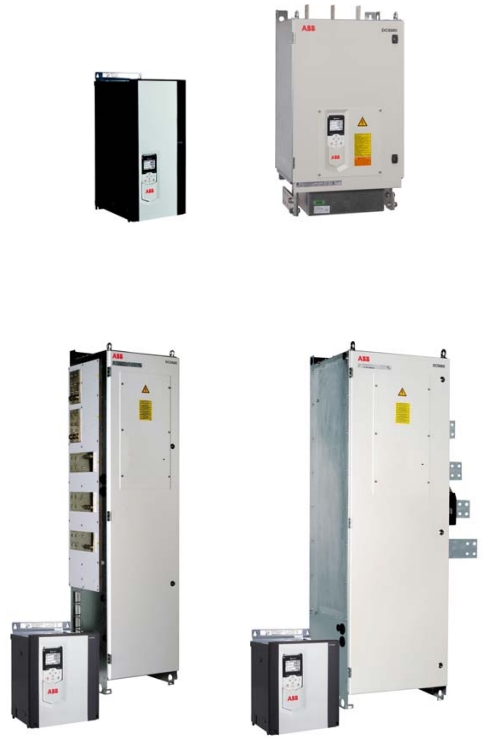

DCS880-S02 — это серия промышленных приводов постоянного тока (DC) с 4-квадрантной работой (реверсивные, с рекуперацией энергии). Предназначены для управления двигателями постоянного тока в промышленных приложениях, требующих реверса и регенеративного торможения.

Основные особенности серии:

  • Тип: 4-квадрантный преобразователь (4-Q, реверсивный)
  • Питание: 3-фазное сетевое напряжение 400-1200 В
  • Диапазон мощностей: от 25 А до 5200 А по постоянному току
  • Встроенный вентилятор (внутреннее охлаждение)
  • Внутренний возбудитель FEX-425 в качестве опции (трёхфазный или однофазный, отдельный источник питания до 500 В)
  • Плата SDCS-DSL-H1x в стандартном исполнении
  • Степень защиты: IP00 (открытое исполнение для установки в шкаф)

Расшифровка кода заказа DCS880-S02:

Позиция Обозначение Значение
DCS880 Серия Привод постоянного тока DCS880
S02 Тип 4-квадрантный модуль (реверсивный)
XXXX Ток Номинальный ток постоянного тока (А)
YY Напряжение 04=400В, 05=500/525В, 06=600В, 07=690В, 08=800В, 10=990В, 12=1190В
Производство: Швейцария

Характеристики DCS880-S02-4800-06

Напряжение 400 В / 500 В / 525 В (коды -04 и -05)

Модель Iном.тока [А] Pвых 400В [кВт] Pвых 500В [кВт] Iвозбуждения [А] Вентилятор Vперем.тока [В] Объём воздуха [м³/ч] Pпотерь [кВт] Типоразмер
DCS880-S02-0025-04/05 25 10 13 6 без вентилятора — — 0,11 —
DCS880-S02-0050-04/05 50 21 26 12 внутренний 57 — 0,17 H1
DCS880-S02-0075-04/05 75 31 39 12 внутренний 57 — 0,22 H1
DCS880-S02-0100-04/05 100 42 52 12 внутренний 57 — 0,28 H1
DCS880-S02-0150-04/05 150 58 73 18 внутренний 170 — 0,38 H2
DCS880-S02-0200-04/05 200 83 104 18 внутренний 170 — 0,56 H2
DCS880-S02-0250-04/05 250 108 135 18 внутренний 170 — 0,73 H2
DCS880-S02-0300-04/05 300 142 162 18 внутренний 170 — 0,82 H2
DCS880-S02-0350-04/05 350 145 182 25 внутренний 170 — 0,91 H3
DCS880-S02-0450-04/05 450 187 234 25 внутренний 170 — 1,12 H3
DCS880-S02-0520-04/05 520 218 276 25 внутренний 255 — 1,32 H3
DCS880-S02-0680-04/05 680 282 354 30 внутренний 388 — 1,76 H4
DCS880-S02-0820-04/05 820 340 426 30 230; 1 фаза 388 — 2,14 H4
DCS880-S02-1000-04/05 1000 415 520 30 — 425 — 2,68 H4
DCS880-S02-1190-04/05¹ 1190 553 690 25¹ 230; 1 фаза 918 — 5,00 H5
DCS880-S02-1200-04/05¹ 1200 498 624 25¹ — 850 — 5,10 H5
DCS880-S02-1500-04/05¹ 1500 623 780 25¹ 230; 1 фаза 850 — 5,30 H6
DCS880-S02-2000-04/05¹ 2000 830 1040 25¹ — 850 — 6,60 H6
DCS880-S02-2050-05 2050 851 1066 — 400; 3 фазы; 50 Гц 1700 — 8,00 H7
DCS880-S02-2500-04/05 2500 1038 1300 — 525; 3 фазы; 50 Гц 1700 — 9,00 H7
DCS880-S02-3000-04/05 3000 1245 1560 — 460; 3 фазы; 60 Гц 1700 — 11,10 H7
DCS880-S02-3300-04/05 3300 1370 1716 — 400; 3 фазы; 50 Гц 4500 — 11,70 H8
DCS880-S02-4000-04/05 4000 1660 2080 — 460; 3 фазы; 60 Гц 4500 — 13,00 H8
DCS880-S02-5200-04/05 5200 2158 2704 — — 4500 — 19,00 H8

Напряжение 600 В / 690 В (коды -06 и -07)

Модель Iном.тока [А] Pвых 600В [кВт] Pвых 690В [кВт] Iвозбуждения [А] Вентилятор Vперем.тока [В] Объём воздуха [м³/ч] Pпотерь [кВт] Типоразмер
DCS880-S02-0320-06 320 200 — — внутренний 170 — 0,91 H3
DCS880-S02-0650-06 650 405 — — 230; 1 фаза 425 — 1,86 H4
DCS880-S02-0900-06/07¹ 900 563 648 25¹ — 850 — 5,10 H6
DCS880-S02-1500-06/07¹ 1500 938 1080 25¹ 230; 1 фаза 850 — 6,30 H6
DCS880-S02-2000-06/07¹ 2000 1400 1600 25¹ — 850 — 8,10 H6
DCS880-S02-2050-06/07 2050 1281 1476 — 400; 3 фазы; 50 Гц 1700 — 9,20 H7
DCS880-S02-2500-06/07 2500 1563 1800 — 525; 3 фазы; 50 Гц 1700 — 10,20 H7
DCS880-S02-3000-06/07 3000 1875 2160 — 460; 3 фазы; 60 Гц 1700 — 12,20 H7
DCS880-S02-3300-06/07 3300 2063 2376 — 400; 3 фазы; 50 Гц 4500 — 13,10 H8
DCS880-S02-4000-06/07 4000 2500 2880 — 460; 3 фазы; 60 Гц 4500 — 15,10 H8
DCS880-S02-4800-06/07 4800 3000 3456 — — 4500 — 19,50 H8

Напряжение 800 В (код -08)

Модель Iном.тока [А] Pвых 800В [кВт] Iвозбуждения [А] Вентилятор Vперем.тока [В] Объём воздуха [м³/ч] Pпотерь [кВт] Типоразмер
DCS880-S02-1900-08 1900 1558 — 400; 3 фазы; 50 Гц 1500 — 9,00 H7
DCS880-S02-2500-08 2500 2050 — 525; 3 фазы; 50 Гц 1500 — 10,70 H7
DCS880-S02-3000-08 3000 2460 — 460; 3 фазы; 60 Гц 1500 — 12,70 H7
DCS880-S02-3300-08 3300 2706 — — 4500 — 13,40 H8
DCS880-S02-4000-08 4000 3280 — 400; 3 фазы; 50 Гц 4500 — 15,60 H8
DCS880-S02-4800-08 4800 3936 — 460; 3 фазы; 60 Гц 4500 — 20,00 H8

Напряжение 990 В (код -10)

Модель Iном.тока [А] Pвых 990В [кВт] Iвозбуждения [А] Вентилятор Vперем.тока [В] Объём воздуха [м³/ч] Pпотерь [кВт] Типоразмер
DCS880-S02-2050-10 2050 2132 — — 4500 — 9,70 H8
DCS880-S02-2600-10 2600 2704 — 400; 3 фазы; 50 Гц 4500 — 12,10 H8
DCS880-S02-3300-10 3300 3432 — 460; 3 фазы; 60 Гц 4500 — 16,60 H8
DCS880-S02-4000-10 4000 4160 — — 4500 — 20,20 H8

Напряжение 1190 В (код -12)

Модель Iном.тока [А] Pвых 1190В [кВт] Iвозбуждения [А] Вентилятор Vперем.тока [В] Объём воздуха [м³/ч] Pпотерь [кВт] Типоразмер
DCS880-S02-2600-12 2600 3211 — — 4500 — 13,50 H8
DCS880-S02-3300-12 3300 4076 — 400; 3 фазы; 50 Гц 4500 — 18,20 H8
DCS880-S02-4000-12 4000 4940 — 460; 3 фазы; 60 Гц 4500 — 22,20 H8

Примечания к таблицам:

Параметр Значение
Условия применения Температура окружающей среды до 40°C, высота до 1000 м над уровнем моря
Расчётный коэффициент Iперем.тока = Iпост.тока × 0,82
Возбудитель Внутренний FEX-425 — опция; трёхфазный или однофазный, отдельный источник питания до 500 В
Плата управления SDCS-DSL-H1x (стандарт)
Номинальный ток непрерывной работы 1190 А при 35°C, 1140 А при 40°C (для моделей 1190-2000 А)
