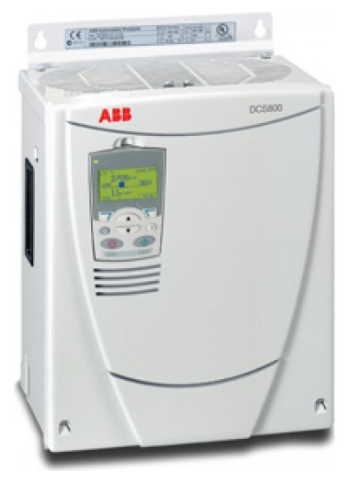

ABB DCS800-EP2-0140-05 Привод постоянного тока промышленный
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01745139
ABB DCS800-EP2 — это серия промышленных приводов постоянного тока (DC drives) с регенеративным управлением (4-квадрантные). Серия относится к семейству DCS800 — мощным и универсальным приводам для управления двигателями постоянного тока в промышленных приложениях.
Основные особенности серии EP2:
- 4-квадрантное управление (регенеративный режим работы)
- Встроенный сетевой реактор (line reactor) с импедансом 1,5% или 5% (в зависимости от конфигурации)
- Питание от 3-фазной сети 400/500/525 В переменного тока
- Номинальные токи от 25 А до 1010 А
- Встроенная система защиты и управления
- Соответствие стандартам UL/CSA и европейским директивам
Производство: Швейцария
Характеристики DCS800-EP2-0140-05
Электрические характеристики (напряжение 400/500/525 В)
| Модель | Номинальный ток DC (I<sub>DCN</sub>) | Мощность при 400 В (P<sub>out</sub>) | Мощность при 500 В (P<sub>out</sub>) | Внутренний ток возбуждения | Типоразмер корпуса | Вентилятор | Объем воздуха |
|---|---|---|---|---|---|---|---|
| [А] | [кВт] | [кВт] | [А] | [м³/ч] | |||
| DCS800-EP2-0025-05 | 25 | 10 | 13 | 6 | без вентилятора | — | — |
| DCS800-EP2-0050-05 | 50 | 21 | 26 | 12 | H1 | внутренний | 57 |
| DCS800-EP2-0075-05 | 75 | 31 | 39 | 12 | H1 | внутренний | 57 |
| DCS800-EP2-0100-05 | 100 | 42 | 52 | 12 | H1 | внутренний | 57 |
| DCS800-EP2-0140-05 | 140* | 58 | 73 | 18 | H2 | внутренний | 170 |
| DCS800-EP2-0200-05 | 200 | 83 | 104 | 18 | H2 | внутренний | 170 |
| DCS800-EP2-0260-05 | 260 | 108 | 135 | 18 | H2 | внутренний | 170 |
| DCS800-EP2-0350-05 | 350 | 145 | 182 | 25 | H3 | внутренний | 170 |
| DCS800-EP2-0450-05 | 450 | 187 | 234 | 25 | H3 | внутренний | 170 |
| DCS800-EP2-0520-05 | 520 | 218 | 276 | 25 | H3 | внутренний | 255 |
| DCS800-EP2-0680-05 | 680 | 282 | 354 | 30 | H4 | 230 В; 1 фаза | 388 |
| DCS800-EP2-0820-05 | 820 | 340 | 426 | 30 | H4 | 230 В; 1 фаза | 388 |
| DCS800-EP2-1000-05 | 1000 | 415 | 520 | 30 | H4 | 230 В; 1 фаза | 425 |
| DCS800-EP2-1010-05 | 1010* | — | — | 25¹) | H5 | 230 В; 1 фаза | 918 |
Параметры сетевого реактора (Line Reactor) — Конфигурация A (1,5% импеданс)
| Модель | Мощность (HP) | Тип реактора | Потери (Вт) | Вес (фунты) |
|---|---|---|---|---|
| DCS800-EP2-0025-05 | 10 | KLR16BTB | 0 | 7 |
| DCS800-EP2-0050-05 | 20 | KLR35BTB | 55 | 8 |
| DCS800-EP2-0075-05 | 30 | KLR45BTB | 59 | 8 |
| DCS800-EP2-0100-05 | 40 | KLR55BTB | 70 | 11 |
| DCS800-EP2-0140-05 | 60 | KLR110BCB | 95 | 26 |
| DCS800-EP2-0200-05 | 100 | KLR160BCB | 127 | 47 |
| DCS800-EP2-0260-05 | 125 | KLR200BCB | 135 | 53 |
| DCS800-EP2-0350-05 | 150 | KLR200BCB | 135 | 53 |
| DCS800-EP2-0450-05 | 200 | KLR300BCB | 216 | 54 |
| DCS800-EP2-0520-05 | 250 | KLR360BCB | 221 | 65 |
| DCS800-EP2-0680-05 | 300 | KLR420BCB | 275 | 85 |
| DCS800-EP2-0820-05 | 400 | KLR600BCB | 338 | 96 |
| DCS800-EP2-1000-05 | 500 | KLR750BCB | 372 | 147 |
| DCS800-EP2-1010-05 | 600 | KLR850BCB | 389 | 150 |
Параметры сетевого реактора (Line Reactor) — Конфигурация B (5% импеданс)
| Модель | Тип реактора | Потери (Вт) | Вес (фунты) |
|---|---|---|---|
| DCS800-EP2-0025-05 | KLR16CTB | 58 | 12 |
| DCS800-EP2-0050-05 | KLR35CTB | 97 | 22 |
| DCS800-EP2-0075-05 | KLR45CTB | 118 | 24 |
| DCS800-EP2-0100-05 | KLR55CTB | 150 | 32 |
| DCS800-EP2-0140-05 | KLR110CCB | 191 | 50 |
| DCS800-EP2-0200-05 | KLR160CCB | 254 | 84 |
| DCS800-EP2-0260-05 | KLR200CCB | 337 | 110 |
| DCS800-EP2-0350-05 | KLR200CCB | 337 | 110 |
| DCS800-EP2-0450-05 | KLR300CCB | 443 | 122 |
| DCS800-EP2-0520-05 | KLR360CCB | 406 | 156 |
| DCS800-EP2-0680-05 | KLR420CCB | 500 | 160 |
| DCS800-EP2-0820-05 | KLR600CCB | 650 | 275 |
| DCS800-EP2-1000-05 | KLR750CCB | 732 | 295 |
| DCS800-EP2-1010-05 | KLR850CCB | 850 | 300 |
Общие технические характеристики серии
| Параметр | Значение |
|---|---|
| Тип преобразователя | 4-квадрантный (регенеративный) |
| Питание | 3-фазное, 400/500/525 В AC |
| Допустимое отклонение напряжения | ±10% непрерывно, ±15% кратковременно |
| Номинальная частота | 50 Гц или 60 Гц (±2%) |
| Диапазон рабочих температур | 0...+40°C (номинальный ток), до +55°C с понижением |
| Температура хранения | -40...+55°C |
| Температура транспортировки | -40...+70°C |
| Относительная влажность | 5-95%, без конденсации |
| Высота над уровнем моря | < 1000 м — без понижения, > 1000 м — с понижением тока |
| Степень защиты | IP00 (открытое исполнение) |
| Перегрузочная способность | 150% номинального тока в течение 60 сек, затем 15 мин при номинальном токе |
