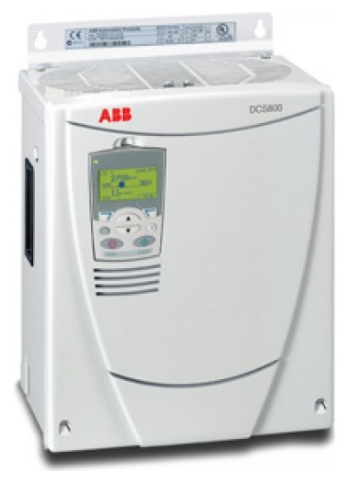

ABB DCS800-E02-0025-05-960t Привод постоянного тока промышленный
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01745090
DCS800-E02 — это панельное решение (Panel Solution) для промышленных приводов постоянного тока, представляющее собой компактный, полностью укомплектованный и заводским образом протестированный блок. Серия предназначена для модернизации (ревампинга) существующих приводов постоянного тока и новых установок.
Основные особенности серии:
- Полная готовность к установке — все компоненты смонтированы, проведены и протестированы на заводе
- Быстрая установка — механический монтаж завершается при установке в пустой шкаф
- Минимизация времени простоя — идеально для ревампинговых проектов
- Возможность повторного использования — длинноиграющие компоненты (шкаф, силовые кабели, шины, вводной разъединитель, предохранители)
Расшифровка кода типа DCS800-E02-XXXX-YY-960t:
| Позиция | Значение | Описание |
|---|---|---|
| DCS800 | Серия | Привод постоянного тока |
| E02 | Исполнение | Панельное решение, 2-квадрантное (2-Q) |
| XXXX | Номинальный ток DC | Например, 0025 = 25 А, 0520 = 520 А |
| YY | Класс напряжения | 04=400В, 05=500/525В, 06=600В |
| 960t | Модификация | Стандартный тип (t=1), с внутренним возбудителем |
Производство: Швейцария
Характеристики DCS800-E02-0025-05-960t
Модели с напряжением 400 В (04) и 500/525 В (05) — Стандартный тип
| Модель | Ном. ток DC [A] | Ток 150% [A] | Ток 200% [A] | Напряжение AC [В] | Ток возбуждения [A] | Мощность потерь [кВт] | Размер | Габариты Ш×В×Г [мм] |
|---|---|---|---|---|---|---|---|---|
| DCS800-E02-0025-04-960t | 18 | 27 | 36 | 400 | 6 | <0,58 | Компактный | 515×515×1600 |
| DCS800-E02-0025-05-960t | 21 | 32 | 42 | 500 | 6 | <0,58 | Компактный | 515×515×1600 |
| DCS800-E02-0050-04-960t | 41 | 62 | 82 | 400 | 6 | <0,65 | Компактный | 515×515×1600 |
| DCS800-E02-0050-05-960t | 45 | 68 | 90 | 500 | 6 | <0,65 | Компактный | 515×515×1600 |
| DCS800-E02-0075-04-960t | 61 | 92 | 122 | 400 | 6 | <0,72 | Компактный | 515×515×1600 |
| DCS800-E02-0075-05-960t | 67 | 101 | 134 | 500 | 6 | <0,72 | Компактный | 515×515×1600 |
| DCS800-E02-0100-04-960t | 81 | 122 | 162 | 400 | 6 | <1,00 | Компактный | 515×515×1600 |
| DCS800-E02-0100-05-960t | 90 | 135 | 180 | 500 | 6 | <1,00 | Компактный | 515×515×1600 |
| DCS800-E02-0140-04-960t | 115 | 173 | 230 | 400 | 6 | <1,00 | Компактный | 515×515×1600 |
| DCS800-E02-0140-05-960t | 125 | 188 | 250 | 500 | 6 | <1,00 | Компактный | 515×515×1600 |
| DCS800-E02-0200-04-960t | 160 | 240 | 320 | 400 | 15 | <1,51 | Стандартный | 515×515×1600 |
| DCS800-E02-0200-05-960t | 180 | 270 | 360 | 500 | 15 | <1,51 | Стандартный | 515×515×1600 |
| DCS800-E02-0260-04-960t | 210 | 315 | 420 | 400 | 15 | <1,51 | Стандартный | 515×515×1600 |
| DCS800-E02-0260-05-960t | 225 | 338 | 450 | 500 | 15 | <1,51 | Стандартный | 515×515×1600 |
Модели с напряжением 400 В (04), 500/525 В (05) и 600 В (06) — Увеличенный тип
| Модель | Ном. ток DC [A] | Ток 150% [A] | Ток 200% [A] | Напряжение AC [В] | Ток возбуждения [A] | Мощность потерь [кВт] | Размер | Габариты Ш×В×Г [мм] |
|---|---|---|---|---|---|---|---|---|
| DCS800-E02-0320-06-960t | 285 | 428 | — | 600 | 20 | <1,89 | Увеличенный | 515×515×1600 |
| DCS800-E02-0350-04-960t | 300 | 450 | 600 | 400 | 20 | <1,89 | Увеличенный | 515×515×1600 |
| DCS800-E02-0350-05-960t | 365 | 548 | 730 | 500 | 20 | <2,47 | Увеличенный | 515×515×1600 |
| DCS800-E02-0450-04-960t | 405 | 608 | 810 | 400 | 20 | <2,47 | Увеличенный | 515×515×1600 |
| DCS800-E02-0450-05-960t | 400 | 600 | 800 | 500 | 20 | <2,57 | Увеличенный | 515×515×1600 |
| DCS800-E02-0520-04-960t | 450 | 675 | 900 | 400 | 20 | <2,57 | Увеличенный | 515×515×1600 |
| DCS800-E02-0520-05-960t | 450 | 675 | 900 | 500 | 20 | <2,57 | Увеличенный | 515×515×1600 |
Детальные технические характеристики по группам
Группа 1: Малые мощности (18-90 А)
| Параметр | DCS800-E02-0025-04 | DCS800-E02-0025-05 | DCS800-E02-0050-04 | DCS800-E02-0050-05 | DCS800-E02-0075-04 | DCS800-E02-0075-05 | DCS800-E02-0100-04 | DCS800-E02-0100-05 |
|---|---|---|---|---|---|---|---|---|
| Номинальный ток DC I_dc [A] | 18 | 21 | 41 | 45 | 61 | 67 | 81 | 90 |
| Ток 150% I_dc [A] | 27 | 32 | 62 | 68 | 92 | 101 | 122 | 135 |
| Ток 200% I_dc [A] | 36 | 42 | 82 | 90 | 122 | 134 | 162 | 180 |
| Ток возбуждения [A] | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Мощность потерь [кВт] | <0,58 | <0,58 | <0,65 | <0,65 | <0,72 | <0,72 | <1,00 | <1,00 |
| Напряжение питания AC [В] | 400 | 500 | 400 | 500 | 400 | 500 | 400 | 500 |
| Напряжение DC [В] | 485 | 600 | 485 | 600 | 485 | 600 | 485 | 600 |
| Мощность двигателя [кВт] | ~9 | ~11 | ~20 | ~22 | ~30 | ~33 | ~39 | ~44 |
Средние мощности (115-225 А)
| Параметр | DCS800-E02-0140-04 | DCS800-E02-0140-05 | DCS800-E02-0200-04 | DCS800-E02-0200-05 | DCS800-E02-0260-04 | DCS800-E02-0260-05 |
|---|---|---|---|---|---|---|
| Номинальный ток DC I_dc [A] | 115 | 125 | 160 | 180 | 210 | 225 |
| Ток 150% I_dc [A] | 173 | 188 | 240 | 270 | 315 | 338 |
| Ток 200% I_dc [A] | 230 | 250 | 320 | 360 | 420 | 450 |
| Ток возбуждения [A] | 6 | 6 | 15 | 15 | 15 | 15 |
| Мощность потерь [кВт] | <1,00 | <1,00 | <1,51 | <1,51 | <1,51 | <1,51 |
| Напряжение питания AC [В] | 400 | 500 | 400 | 500 | 400 | 500 |
| Напряжение DC [В] | 485 | 600 | 485 | 600 | 485 | 600 |
| Мощность двигателя [кВт] | ~56 | ~61 | ~78 | ~88 | ~102 | ~110 |
Большие мощности (285-450 А)
| Параметр | DCS800-E02-0320-06 | DCS800-E02-0350-04 | DCS800-E02-0350-05 | DCS800-E02-0450-04 | DCS800-E02-0450-05 | DCS800-E02-0520-04 | DCS800-E02-0520-05 |
|---|---|---|---|---|---|---|---|
| Номинальный ток DC I_dc [A] | 285 | 300 | 365 | 405 | 400 | 450 | 450 |
| Ток 150% I_dc [A] | 428 | 450 | 548 | 608 | 600 | 675 | 675 |
| Ток 200% I_dc [A] | — | 600 | 730 | 810 | 800 | 900 | 900 |
| Ток возбуждения [A] | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Мощность потерь [кВт] | <1,89 | <1,89 | <2,47 | <2,47 | <2,57 | <2,57 | <2,57 |
| Напряжение питания AC [В] | 600 | 400 | 500 | 400 | 500 | 400 | 500 |
| Напряжение DC [В] | 720 | 485 | 600 | 485 | 600 | 485 | 600 |
| Мощность двигателя [кВт] | ~171 | ~146 | ~219 | ~197 | ~240 | ~219 | ~270 |
Общие технические характеристики серии DCS800-E02
| Параметр | Значение |
|---|---|
| Тип преобразователя | Тиристорный управляемый выпрямитель, 2-квадрантный |
| Тип двигателя | Двигатель постоянного тока с независимым возбуждением |
| Диапазон номинальных токов DC | 18 А – 450 А |
| Напряжение питания AC | 400 В, 500/525 В, 600 В (3-фазное) |
| Выходное напряжение DC | 485 В (при 400 В AC), 600 В (при 500 В AC), 720 В (при 600 В AC) |
| Частота питающей сети | 50 Гц или 60 Гц ±2% |
| Ток перегрузки | 150% — 60 сек, 200% — 10 сек (для большинства моделей) |
| Точность регулирования скорости | ±0.01% (с энкодером), ±0.1% (без энкодера) |
| Точность регулирования тока | ±0.5% |
| Возбудитель | Встроенный 3-фазный полууправляемый (опция FEX-425) |
| Ток возбуждения | 6 А / 15 А / 20 А в зависимости от модели |
| Коммуникации | DCS-Link (500 кБод), Profibus, Modbus, Ethernet |
| Защита | IP00 (модули), IP21 (в шкафу) |
| Охлаждение | Принудительное вентиляторное |
| Температура окружающей среды | 0…+40°C (номинальная), до +55°C с дерейтингом |
| Высота над уровнем моря | До 1000 м без дерейтинга |
| Габариты панели | 515 × 515 × 1600 мм (Ш × Г × В) |
| Установка | В шкафы с габаритом 600×600 мм |
| Стандарты | IEC 61800, EN 60204-1, CE, EMC |
