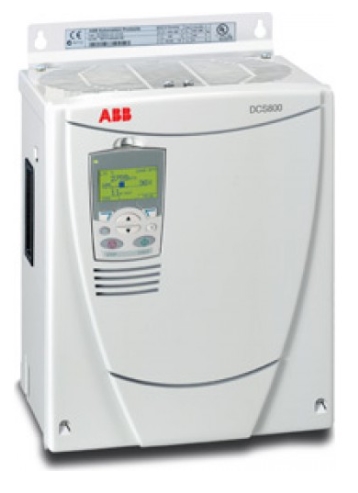

ABB DCS800-E01-0315-04-960t Привод постоянного тока промышленный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01745079
edit

DCS800-E01 — это серия панельных решений (Panel Solution) для приводов постоянного тока, представляющая собой компактные, полностью укомплектованные и заводским образом проверенные панели с предустановленными компонентами. Серия разработана специально для проектов модернизации (revamping), где требуется быстрая замена устаревших приводов постоянного тока с минимальным временем простоя.

Основные особенности серии DCS800-E:

  • Готовое к установке решение — все компоненты смонтированы, проведены и протестированы на заводе
  • Быстрая установка — механический монтаж завершается при установке в пустой шкаф
  • Минимальное время простоя — идеально для проектов модернизации
  • Экономия средств — возможность повторного использования существующих шкафов, силовых кабелей, шин и других компонентов
  • Цифровые технологии — современные коммуникационные интерфейсы и высокая производительность управления

Расшифровка номенклатуры DCS800-E01-XXXX-YY-960t

Позиция Обозначение Значение
DCS800 Серия Привод постоянного тока
E01 Тип Панельное решение (Panel Solution), 2-квадрантное (2-Q), стандартное исполнение
XXXX Номинальный ток DC Например, 0020 = 20 А, 0470 = 470 А
YY Класс напряжения 04 = 400 В, 05 = 500/525 В, 06 = 600 В
960t Код исполнения Стандартная панель с полным набором компонентов
Производство: Швейцария

Характеристики DCS800-E01-0315-04-960t

Технические характеристики моделей DCS800-E01

Общие параметры серии DCS800-E01

Параметр Значение
Тип преобразователя 2-квадрантный (2-Q) — однонаправленный
Диапазон тока якоря 18–450 А DC
Диапазон тока возбуждения 6–20 А (в зависимости от модели)
Напряжение питания 3-фазное, 400–600 В
Частота питания 50/60 Гц
Выходное напряжение DC 0–700 В (зависит от класса напряжения)
Исполнение Панельное решение (готовая панель)
Габариты панели (В×Ш×Г) 515 × 515 × 1600 мм
Монтаж В шкафы с габаритами от 600×600 мм
Степень защиты IP00 (модуль), IP21/IP54 (в зависимости от шкафа)
Способ охлаждения Принудительное воздушное
Температура окружающей среды 0…+40 °C (номинальный ток)
Управление Цифровое, автонастройка регуляторов

Детальные характеристики по моделям (400 В / 500 В)

Класс напряжения 400 В (04)

Модель Номинальный ток DC, А Ток 150% (60 сек), А Ток 200% (10 сек), А Ток возбуждения, А Мощность при 400 В, кВт Потери, кВт
DCS800-E01-0020-04-960t 20 30 — 6 ~9 <0,58
DCS800-E01-0045-04-960t 45 68 — 6 ~21 <0,65
DCS800-E01-0065-04-960t 65 93 — 6 ~30 <0,72
DCS800-E01-0090-04-960t 90 122 — 6 ~42 <1,00
DCS800-E01-0125-04-960t 125 166 — 6 ~58 <1,00
DCS800-E01-0180-04-960t 180 223 — 15 ~84 <1,51
DCS800-E01-0230-04-960t 230 248 — 15 ~107 <1,51
DCS800-E01-0315-04-960t 315 384 — 20 ~146 <1,89
DCS800-E01-0405-04-960t 405 509 — 20 ~188 <2,47
DCS800-E01-0470-04-960t 470 550 — 20 ~218 <2,57

Класс напряжения 500/525 В (05)

Модель Номинальный ток DC, А Ток 150% (60 сек), А Ток 200% (10 сек), А Ток возбуждения, А Мощность при 500 В, кВт Потери, кВт
DCS800-E01-0020-05-960t 20 30 — 6 ~12 <0,58
DCS800-E01-0045-05-960t 45 68 — 6 ~26 <0,65
DCS800-E01-0065-05-960t 65 93 — 6 ~38 <0,72
DCS800-E01-0090-05-960t 90 122 — 6 ~52 <1,00
DCS800-E01-0125-05-960t 125 166 — 6 ~73 <1,00
DCS800-E01-0180-05-960t 180 223 — 15 ~104 <1,51
DCS800-E01-0230-05-960t 230 248 — 15 ~133 <1,51
DCS800-E01-0315-05-960t 315 384 — 20 ~183 <1,89
DCS800-E01-0405-05-960t 405 509 — 20 ~235 <2,47
DCS800-E01-0470-05-960t 470 550 — 20 ~273 <2,57

Класс напряжения 600 В (06)

Модель Номинальный ток DC, А Ток 150% (60 сек), А Ток возбуждения, А Мощность при 600 В, кВт Потери, кВт
DCS800-E01-0290-06-960t 290 344 20 ~203 <1,85

Сводная таблица всех моделей DCS800-E01

Модель Напряжение, В Номинальный ток DC, А Перегрузка 150%/60сек, А Ток возбуждения, А Мощность, кВт Потери, кВт Тип нагрузки
DCS800-E01-0020-04-960t 400 20 30 6 ~9 <0,58 DC I (непрерывная)
DCS800-E01-0020-05-960t 500 20 30 6 ~12 <0,58 DC I (непрерывная)
DCS800-E01-0045-04-960t 400 45 68 6 ~21 <0,65 DC I (непрерывная)
DCS800-E01-0045-05-960t 500 45 68 6 ~26 <0,65 DC I (непрерывная)
DCS800-E01-0065-04-960t 400 65 93 6 ~30 <0,72 DC I (непрерывная)
DCS800-E01-0065-05-960t 500 65 93 6 ~38 <0,72 DC I (непрерывная)
DCS800-E01-0090-04-960t 400 90 122 6 ~42 <1,00 DC I (непрерывная)
DCS800-E01-0090-05-960t 500 90 122 6 ~52 <1,00 DC I (непрерывная)
DCS800-E01-0125-04-960t 400 125 166 6 ~58 <1,00 DC I (непрерывная)
DCS800-E01-0125-05-960t 500 125 166 6 ~73 <1,00 DC I (непрерывная)
DCS800-E01-0180-04-960t 400 180 223 15 ~84 <1,51 DC II (15 мин)
DCS800-E01-0180-05-960t 500 180 223 15 ~104 <1,51 DC II (15 мин)
DCS800-E01-0230-04-960t 400 230 248 15 ~107 <1,51 DC II (15 мин)
DCS800-E01-0230-05-960t 500 230 248 15 ~133 <1,51 DC II (15 мин)
DCS800-E01-0290-06-960t 600 290 344 20 ~203 <1,85 DC I (непрерывная)
DCS800-E01-0315-04-960t 400 315 384 20 ~146 <1,89 DC III (15 мин)
DCS800-E01-0315-05-960t 500 315 384 20 ~183 <1,89 DC III (15 мин)
DCS800-E01-0405-04-960t 400 405 509 20 ~188 <2,47 DC III (15 мин)
DCS800-E01-0405-05-960t 500 405 509 20 ~235 <2,47 DC III (15 мин)
DCS800-E01-0470-04-960t 400 470 550 20 ~218 <2,57 DC III (15 мин)
DCS800-E01-0470-05-960t 500 470 550 20 ~273 <2,57 DC III (15 ми
