ABB DCS800-A02-9600-07PD Привод постоянного тока промышленный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01745032
edit

DCS800-A02 — это закрытые (в шкафном исполнении) промышленные приводы постоянного тока (DC drives) для управления двигателями постоянного тока. Серия относится к семейству DCS800 — мощным и универсальным преобразователям частоты для применения в промышленности.

Основные особенности серии:

  • Тип исполнения: Закрытый корпус (Enclosed converter) с защитой IP21 (стандарт), опционально IP31, IP42, IP54
  • Конфигурация: 2-квадрантные (2Q) и 4-квадрантные (4Q) преобразователи
  • Напряжение питания: 230–990 (1200) В, 50/60 Гц
  • Диапазон токов: от 18 А до 9800/19600 А
  • Управление: Цифровое, на базе контроллера AC 800
  • Охлаждение: Принудительное вентиляторное

Расшифровка кода типа DCS800-A02-XXXX-YY-D:

Позиция Значение Описание
DCS800 Серия Привод постоянного тока
A02 Исполнение Закрытый корпус (Enclosed), размер/модификация
XXXX Номинальный ток Например, 0020 = 20 А, 5200 = 5200 А
YY Класс напряжения 04=400В, 05=500/525В, 06=600В, 07=690В, 08=800В, 10=990В, 12=1200В
D Конфигурация D = стандартное исполнение
Производство: Швейцария

Характеристики DCS800-A02-9600-07PD

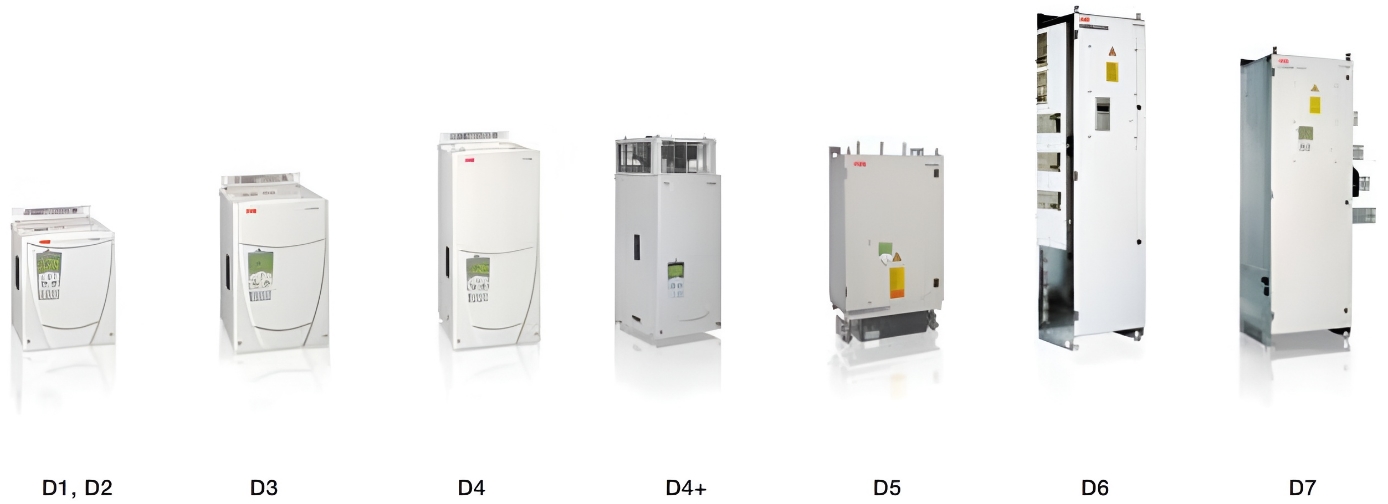

Модели с напряжением 400 В (04) и 500/525 В (05) — Размеры D1, D2, D3

Модель Ном. ток DC [A] Напряжение AC [В] Размер Высота [мм] Ширина [мм] Глубина [мм] Масса [кг] Мощность потерь [кВт]
DCS800-A02-0020-04-D 20 400 D1 2120 600 600 220 0,11
DCS800-A02-0020-05-D 20 500 D1 2120 600 600 220 0,11
DCS800-A02-0025-04-D 25 400 D1 2120 600 600 220 0,13
DCS800-A02-0025-05-D 25 500 D1 2120 600 600 220 0,13
DCS800-A02-0045-04-D 45 400 D1 2120 600 600 230 0,17
DCS800-A02-0045-05-D 45 500 D1 2120 600 600 230 0,17
DCS800-A02-0050-04-D 50 400 D1 2120 600 600 230 0,21
DCS800-A02-0050-05-D 50 500 D1 2120 600 600 230 0,21
DCS800-A02-0065-04-D 65 400 D1 2120 600 600 230 0,28
DCS800-A02-0065-05-D 65 500 D1 2120 600 600 230 0,28
DCS800-A02-0075-04-D 75 400 D1 2120 600 600 230 0,31
DCS800-A02-0075-05-D 75 500 D1 2120 600 600 230 0,31
DCS800-A02-0125-04-D 125 400 D1 2120 600 600 250 0,38
DCS800-A02-0125-05-D 125 500 D1 2120 600 600 250 0,38
DCS800-A02-0140-04-D 140 400 D1 2120 600 600 250 0,42
DCS800-A02-0140-05-D 140 500 D1 2120 600 600 250 0,42
DCS800-A02-0200-04-D 200 400 D2 2120 600 600 250 0,56
DCS800-A02-0200-05-D 200 500 D2 2120 600 600 250 0,56
DCS800-A02-0250-04-D 250 400 D2 2120 600 600 250 0,73
DCS800-A02-0250-05-D 250 500 D2 2120 600 600 250 0,73
DCS800-A02-0260-04-D 260 400 D2 2120 600 600 250 0,73
DCS800-A02-0260-05-D 260 500 D2 2120 600 600 250 0,73
DCS800-A02-0315-04-D 315 400 D3 2120 600 800 300 0,91
DCS800-A02-0315-05-D 315 500 D3 2120 600 800 300 0,91
DCS800-A02-0350-04-D 350 400 D3 2120 600 800 300 1,12
DCS800-A02-0350-05-D 350 500 D3 2120 600 800 300 1,12
DCS800-A02-0420-04-D 420 400 D3 2120 600 800 310 1,32
DCS800-A02-0470-04-D 470 400 D3 2120 600 800 310 1,32
DCS800-A02-0470-05-D 470 500 D3 2120 600 800 310 1,32
DCS800-A02-0520-04-D 520 400 D3 2120 600 800 310 1,76
DCS800-A02-0520-05-D 520 500 D3 2120 600 800 310 1,76

Модели с напряжением 400 В (04), 500/525 В (05), 600 В (06) и 690 В (07) — Размеры D4, D5, D6

Модель Ном. ток DC [A] Напряжение AC [В] Размер Высота [мм] Ширина [мм] Глубина [мм] Масса [кг] Мощность потерь [кВт]
DCS800-A02-0610-04-D 610 400 D4 2120 600 800 360 1,76
DCS800-A02-0610-05-D 610 500 D4 2120 600 800 360 1,76
DCS800-A02-0650-06-D 650 600 D4 2120 600 800 360 1,86
DCS800-A02-0680-04-D 680 400 D4 2120 600 800 360 2,14
DCS800-A02-0680-05-D 680 500 D4 2120 600 800 360 2,14
DCS800-A02-0740-04-D 740 400 D4 2120 600 800 360 2,14
DCS800-A02-0740-05-D 740 500 D4 2120 600 800 360 2,14
DCS800-A02-0820-04-D 820 400 D4 2120 600 800 360 2,68
DCS800-A02-0820-05-D 820 500 D4 2120 600 800 360 2,68
DCS800-A02-0900-04-D 900 400 D4 2120 600 800 360 2,68
DCS800-A02-0900-05-D 900 500 D4 2120 600 800 360 2,68
DCS800-A02-0900-06-D 900 600 D5 2120 600 1400 620 5,10
DCS800-A02-0900-07-D 900 690 D5 2120 600 1400 620 5,10
DCS800-A02-1000-04-D 1000 400 D4 2120 600 800 360 2,68
DCS800-A02-1000-05-D 1000 500 D4 2120 600 800 360 2,68
DCS800-A02-1200-04-D 1200 400 D5 2120 600 1400 640 5,10
DCS800-A02-1200-05-D 1200 500 D5 2120 600 1400 640 5,10
DCS800-A02-1500-04-D 1500 400 D5 2120 600 1400 720 6,30
DCS800-A02-1500-05-D 1500 500 D5 2120 600 1400 720 6,30
DCS800-A02-1500-06-D 1500 600 D5 2120 600 1400 720 6,30
DCS800-A02-1500-07-D 1500 690 D5 2120 600 1400 720 6,30
DCS800-A02-1900-08-D 1900 800 D6 2120 600 1400 850 9,00
DCS800-A02-2000-04-D 2000 400 D5 2120 600 1400 740 6,60
DCS800-A02-2000-05-D 2000 500 D5 2120 600 1400 740 6,60
DCS800-A02-2000-06-D 2000 600 D5 2120 600 1400 740 6,60
DCS800-A02-2000-07-D 2000 690 D5 2120 600 1400 740 6,60
DCS800-A02-2050-05-D 2050 500 D6 2120 600 2400 1100 9,20
DCS800-A02-2050-06-D 2050 600 D6 2120 600 2400 1100 9,20
DCS800-A02-2050-07-D 2050 690 D6 2120 600 2400 1100 9,20
DCS800-A02-2050-10-D 2050 990 D7 2120 600 2100 790 9,70
DCS800-A02-2500-04-D 2500 400 D6 2120 600 2400 1100 9,00
DCS800-A02-2500-05-D 2500 500 D6 2120 600 2400 1100 10,20
DCS800-A02-2500-06-D 2500 600 D6 2120 600 2400 1100 10,20
DCS800-A02-2500-07-D 2500 690 D6 2120 600 2400 1100 10,20
DCS800-A02-2500-08-D 2500 800 D6 2120 600 2400 1100 10,70
DCS800-A02-2600-10-D 2600 990 D7 2120 600 2100 850 12,10
DCS800-A02-2600-12-D 2600 1190 D7 2120 600 2100 850 13,50

Модели с напряжением 400 В (04), 500/525 В (05), 600 В (06), 690 В (07), 800 В (08), 990 В (10) и 1190 В (12) — Размеры D6, D7

Модель Ном. ток DC [A] Напряжение AC [В] Размер Высота [мм] Ширина [мм] Глубина [мм] Масса [кг] Мощность потерь [кВт]
DCS800-A02-3000-04-D 3000 400 D6 2120 600 2400 1250 11,10
DCS800-A02-3000-05-D 3000 500 D6 2120 600 2400 1250 12,20
DCS800-A02-3000-06-D 3000 600 D6 2120 600 2400 1250 12,20
DCS800-A02-3000-07-D 3000 690 D6 2120 600 2400 1250 12,20
DCS800-A02-3000-08-D 3000 800 D6 2120 600 2400 1250 12,70
DCS800-A02-3300-04-D 3300 400 D7 2120 600 2100 950 11,70
DCS800-A02-3300-05-D 3300 500 D7 2120 600 2100 950 13,10
DCS800-A02-3300-06-D 3300 600 D7 2120 600 2100 950 13,10
DCS800-A02-3300-07-D 3300 690 D7 2120 600 2100 950 13,10
DCS800-A02-3300-08-D 3300 800 D7 2120 600 2100 950 13,40
DCS800-A02-3300-10-D 3300 990 D7 2120 600 2700 1170 16,60
DCS800-A02-3300-12-D 3300 1190 D7 2120 600 2700 1170 18,20
DCS800-A02-4000-04-D 4000 400 D7 2120 600 2100 1200 13,00
DCS800-A02-4000-05-D 4000 500 D7 2120 600 2100 1200 15,10
DCS800-A02-4000-06-D 4000 600 D7 2120 600 2100 1200 15,10
DCS800-A02-4000-07-D 4000 690 D7 2120 600 2100 1200 15,10
DCS800-A02-4000-08-D 4000 800 D7 2120 600 2100 1200 15,60
DCS800-A02-4000-10-D 4000 990 D7 2120 600 2700 1200 20,20
DCS800-A02-4000-12-D 4000 1190 D7 2120 600 2700 1200 22,20
DCS800-A02-4800-06-D 4800 600 D7 2120 600 2700 1200 19,50
DCS800-A02-4800-07-D 4800 690 D7 2120 600 2700 1200 19,50
DCS800-A02-4800-08-D 4800 800 D7 2120 600 2700 1200 20,00

Модели с параллельным соединением (PD — Parallel Drive) — Размер D7P

Модель Ном. ток DC [A] Напряжение AC [В] Размер Высота [мм] Ширина [мм] Глубина [мм] Масса [кг] Примечание
DCS800-A02-5200-04-D 5200 400 D7 2120 600 2700 1200 Стандартное исполнение
DCS800-A02-5200-05-D 5200 500 D7 2120 600 2700 1200 Стандартное исполнение
DCS800-A02-5200-10PD 5200 990 D7P 2120 600 3600 1430 Параллельное соединение
DCS800-A02-6600-04PD 6600 400 D7P 2120 600 3600 1630 Параллельное соединение
DCS800-A02-6600-05PD 6600 500 D7P 2120 600 3600 1630 Параллельное соединение
DCS800-A02-6600-06PD 6600 600 D7P 2120 600 3600 1630 Параллельное соединение
DCS800-A02-6600-07PD 6600 690 D7P 2120 600 3600 1630 Параллельное соединение
DCS800-A02-6600-08PD 6600 800 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-6600-10PD 6600 990 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-8000-04PD 8000 400 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-8000-05PD 8000 500 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-8000-06PD 8000 600 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-8000-07PD 8000 690 D7P 2120 600 3600 2070 Параллельное соединение
DCS800-A02-8000-08PD 8000 800 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-8000-10PD 8000 990 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-9600-06PD 9600 600 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-9600-07PD 9600 690 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-9600-08PD 9600 800 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-10400-04PD 10400 400 D7P 2120 600 4800 2140 Параллельное соединение
DCS800-A02-10400-05PD 10400 500 D7P 2120 600 4800 2140 Параллельное соединение

Общие технические характеристики серии DCS800-A02

Параметр Значение
Тип преобразователя Тиристорный управляемый выпрямитель
Тип двигателя Двигатель постоянного тока с независимым возбуждением
Диапазон мощности От 9 кВт до 5000+ кВт
Напряжение питания 230–990 (1200) В, 3-фазное, 50/60 Гц
Номинальный ток DC 20 А – 10400 А (до 19600 А в параллельном включении)
Частота питающей сети 50 Гц или 60 Гц ±2%
Коэффициент мощности >0.95 при номинальной нагрузке
КПД >98%
Скорость отклика тока <10 мс
Точность регулирования скорости ±0.01% (с энкодером), ±0.1% (без энкодера)
Точность регулирования тока ±0.5%
Защита IP21 (стандарт), IP31, IP42, IP54 (опционально)
Охлаждение Принудительное вентиляторное
Температура окружающей среды 0…+40°C (номинальная), до +55°C с дерейтингом
Высота над уровнем моря До 1000 м без дерейтинга
Стандарт IEC 61800, EN 60204-1, CE, UL (опционально)
Коммуникации Profibus, Modbus, Ethernet, CANopen, DeviceNet
Входы/выходы Аналоговые и цифровые, расширяемые
