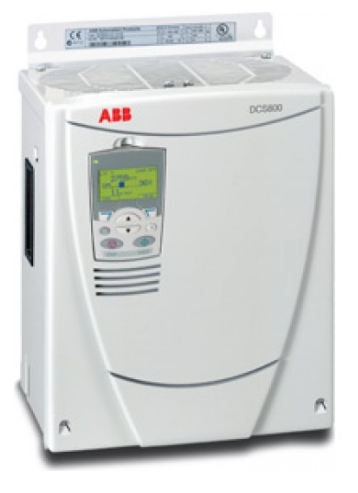

ABB DCS800-A01-0610-04-D Привод постоянного тока промышленный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01744787
edit

DCS800-A — это серия промышленных приводов постоянного тока (DC drives) в закрытом исполнении, предназначенных для управления двигателями постоянного тока в различных промышленных приложениях.

Основные характеристики серии:

  • Диапазон питания: трёхфазное напряжение от 230 В до 990 (1200) В, 50 или 60 Гц
  • Номинальный ток постоянного тока: от 18 А до 9800/19600 А
  • Типы исполнения: одноприводная конфигурация (без горизонтальных шин) и групповая конфигурация (с горизонтальными шинами)
  • Степень защиты: стандартно IP21, опционально IP31, IP42, IP54
  • Подключение: кабельное снизу
  • Управление: цифровое, с возможностью автонастройки регуляторов тока и скорости

Расшифровка номенклатуры DCS800-A01

Позиция Обозначение Значение
DCS800 Серия Привод постоянного тока
A01 Тип Закрытый привод (enclosed converter), 2-квадрантный (2-Q)
XXXX Номинальный ток Например, 0020 = 20 А, 0520 = 520 А
YY Класс напряжения 04 = 400 В, 05 = 500/525 В, 06 = 600 В, 07 = 690 В, 08 = 800 В, 10 = 990 В, 12 = 1200 В
D Исполнение С выключателем/контактором (согласно таблице размеров)
Производство: Швейцария

Характеристики DCS800-A01-0610-04-D

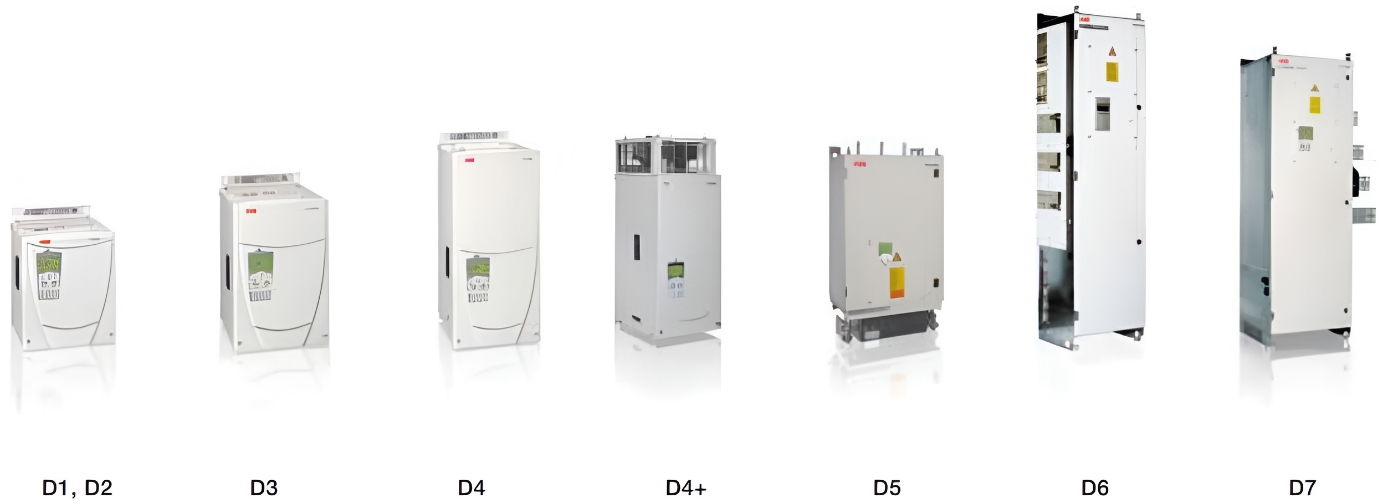

Размер D1 (18–140 А, 400–525 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность при 400 В, кВт Мощность при 500 В, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-0020-04-D 20 400 9 — 2120×600×600 220
DCS800-A01-0020-05-D 20 500/525 — 12 2120×600×600 220
DCS800-A01-0025-04-D 25 400 10 — 2120×600×600 220
DCS800-A01-0025-05-D 25 500/525 — 13 2120×600×600 220
DCS800-A01-0045-04-D 45 400 21 — 2120×600×600 230
DCS800-A01-0045-05-D 45 500/525 — 26 2120×600×600 230
DCS800-A01-0050-04-D 50 400 — — 2120×600×600 230
DCS800-A01-0050-05-D 50 500/525 — — 2120×600×600 230
DCS800-A01-0065-04-D 65 400 30 — 2120×600×600 230
DCS800-A01-0065-05-D 65 500/525 — 38 2120×600×600 230
DCS800-A01-0075-04-D 75 400 — — 2120×600×600 230
DCS800-A01-0075-05-D 75 500/525 — — 2120×600×600 230
DCS800-A01-0125-04-D 125 400 58 — 2120×600×600 250
DCS800-A01-0125-05-D 125 500/525 — 73 2120×600×600 250
DCS800-A01-0140-04-D 140 400 — — 2120×600×600 250
DCS800-A01-0140-05-D 140 500/525 — — 2120×600×600 250

Размер D2/D3 (180–520 А, 400–525 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность при 400 В, кВт Мощность при 500 В, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-0200-04-D 200 400 84 — 2120×600×600 250
DCS800-A01-0200-05-D 200 500/525 — 104 2120×600×600 250
DCS800-A01-0230-04-D 230 400 107 — 2120×600×600 250
DCS800-A01-0230-05-D 230 500/525 — 133 2120×600×600 250
DCS800-A01-0250-04-D 250 400 — — 2120×600×600 250
DCS800-A01-0250-05-D 250 500/525 — — 2120×600×600 250
DCS800-A01-0315-04-D 315 400 146 — 2120×600×600 300
DCS800-A01-0315-05-D 315 500/525 — 183 2120×600×600 300
DCS800-A01-0350-04-D 350 400 — — 2120×600×600 300
DCS800-A01-0350-05-D 350 500/525 — — 2120×600×600 300
DCS800-A01-0470-04-D 470 400 213 — 2120×600×800 360
DCS800-A01-0470-05-D 470 500/525 — 280 2120×600×800 360
DCS800-A01-0520-04-D 520 400 — — 2120×600×800 360
DCS800-A01-0520-05-D 520 500/525 — — 2120×600×800 360

Размер D4 (570–1000 А, 400–690 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-0570-05-D 570 500/525 — 2120×600×800 360
DCS800-A01-0590-06-D 590 600 413 2120×600×800 360
DCS800-A01-0610-04-D 610 400 284 2120×600×800 360
DCS800-A01-0610-05-D 610 500/525 — 354 2120×600×800 360
DCS800-A01-0680-04-D 680 400 — 2120×600×800 360
DCS800-A01-0680-05-D 680 500/525 — — 2120×600×800 360
DCS800-A01-0740-04-D 740 400 344 2120×600×800 360
DCS800-A01-0740-05-D 740 500/525 — 429 2120×600×800 360
DCS800-A01-0820-04-D 820 400 — 2120×600×800 360
DCS800-A01-0820-05-D 820 500/525 — — 2120×600×800 360
DCS800-A01-0900-04-D 900 400 490 2120×600×800 360
DCS800-A01-0900-05-D 900 500/525 — 522 2120×600×800 360
DCS800-A01-0900-06-D 900 600 630 2120×600×800 360
DCS800-A01-0900-07-D 900 690 720 2120×600×800 360
DCS800-A01-1000-04-D 1000 400 — 2120×600×800 360
DCS800-A01-1000-05-D 1000 500/525 — — 2120×600×800 360

Размер D5 (1200–2000 А, 400–690 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-1200-04-D 1200 400 558 2120×600×1400 620
DCS800-A01-1200-05-D 1200 500/525 — 696 2120×600×1400 640
DCS800-A01-1500-04-D 1500 400 698 2120×600×1400 720
DCS800-A01-1500-05-D 1500 500/525 — 870 2120×600×1400 720
DCS800-A01-1500-06-D 1500 600 1050 2120×600×1400 720
DCS800-A01-1500-07-D 1500 690 1200 2120×600×1400 720
DCS800-A01-1900-08-D 1900 800 1739 2120×600×1400 —
DCS800-A01-2000-04-D 2000 400 930 2120×600×1400 740
DCS800-A01-2000-05-D 2000 500/525 — 1160 2120×600×1400 740
DCS800-A01-2000-06-D 2000 600 1400 2120×600×1400 740
DCS800-A01-2000-07-D 2000 690 1600 2120×600×1400 740

Размер D6 (2050–3300 А, 400–990 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-2050-05-D 2050 500/525 953 2120×600×2000 850
DCS800-A01-2050-06-D 2050 600 1435 2120×600×2000 850
DCS800-A01-2050-07-D 2050 690 1640 2120×600×2000 850
DCS800-A01-2050-10-D 2050 990 2378 2120×600×2000 850
DCS800-A01-2500-04-D 2500 400 1163 2120×600×2400 1100
DCS800-A01-2500-05-D 2500 500/525 1450 2120×600×2400 1100
DCS800-A01-2500-06-D 2500 600 1750 2120×600×2400 1100
DCS800-A01-2500-07-D 2500 690 2000 2120×600×2400 1100
DCS800-A01-2500-08-D 2500 800 2288 2120×600×2400 1100
DCS800-A01-2600-10-D 2600 990 3016 2120×600×2400 1100
DCS800-A01-2600-12-D 2600 1200 3588 2120×600×2400 1100
DCS800-A01-3000-04-D 3000 400 1395 2120×600×2400 1250
DCS800-A01-3000-05-D 3000 500/525 1740 2120×600×2400 1250
DCS800-A01-3000-06-D 3000 600 2100 2120×600×2400 1250
DCS800-A01-3000-07-D 3000 690 2400 2120×600×2400 1250
DCS800-A01-3000-08-D 3000 800 2745 2120×600×2400 1250
DCS800-A01-3300-04-D 3300 400 1535 2120×600×2400 1250
DCS800-A01-3300-05-D 3300 500/525 1914 2120×600×2400 1250
DCS800-A01-3300-06-D 3300 600 2310 2120×600×2400 1250
DCS800-A01-3300-07-D 3300 690 2640 2120×600×2400 1250
DCS800-A01-3300-08-D 3300 800 3020 2120×600×2400 1250
DCS800-A01-3300-10-D 3300 990 3828 2120×600×2400 1250
DCS800-A01-3300-12-D 3300 1200 4554 2120×600×2400 1250

Размер D7 (4000–5200 А, 400–990 В)

Модель Номинальный ток DC, А Напряжение питания, В Мощность, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-4000-04-D 4000 400 1860 2120×600×2100 790
DCS800-A01-4000-05-D 4000 500/525 2320 2120×600×2100 850
DCS800-A01-4000-06-D 4000 600 2800 2120×600×2700 1170
DCS800-A01-4000-07-D 4000 690 3200 2120×600×2700 1200
DCS800-A01-4000-08-D 4000 800 3660 2120×600×2700 1200
DCS800-A01-4000-10-D 4000 990 4640 2120×600×2700 1200
DCS800-A01-4000-12-D 4000 1200 5500 2120×600×2700 1200
DCS800-A01-4800-06-D 4800 600 3360 2120×600×2700 1200
DCS800-A01-4800-07-D 4800 690 3840 2120×600×2700 1200
DCS800-A01-4800-08-D 4800 800 4392 2120×600×2700 1200
DCS800-A01-5200-04-D 5200 400 2418 2120×600×2700 1200
DCS800-A01-5200-05-D 5200 500/525 3016 2120×600×2700 1200

Размер D7P (параллельное соединение, 5200–10400 А)

Модель Номинальный ток DC, А Напряжение питания, В Мощность, кВт Габариты (В×Ш×Г), мм Масса, кг
DCS800-A01-5200-10PD 5200 990 — 2120×600×3600 1430
DCS800-A01-6600-04PD 6600 400 — 2120×600×3600 1630
DCS800-A01-6600-05PD 6600 500/525 — 2120×600×3600 1630
DCS800-A01-6600-06PD 6600 600 — 2120×600×3600 2070
DCS800-A01-6600-07PD 6600 690 — 2120×600×3600 2070
DCS800-A01-6600-08PD 6600 800 — 2120×600×3600 2070
DCS800-A01-6600-10PD 6600 990 — 2120×600×3600 2070
DCS800-A01-8000-04PD 8000 400 — 2120×600×4800 2140
DCS800-A01-8000-05PD 8000 500/525 — 2120×600×4800 2140
DCS800-A01-8000-06PD 8000 600 — 2120×600×4800 2140
DCS800-A01-8000-07PD 8000 690 — 2120×600×4800 2140
DCS800-A01-8000-08PD 8000 800 — 2120×600×4800 2140
DCS800-A01-8000-10PD 8000 990 — 2120×600×4800 2140
DCS800-A01-9600-06PD 9600 600 — 2120×600×4800 2140
DCS800-A01-9600-07PD 9600 690 — 2120×600×4800 2140
DCS800-A01-9600-08PD 9600 800 — 2120×600×4800 2140
DCS800-A01-10400-04PD 10400 400 — 2120×600×4800 2140
DCS800-A01-10400-05PD 10400 500/525 — 2120×600×4800 2140

Общие технические характеристики серии DCS800-A01

Параметр Значение
Тип преобразователя 2-квадрантный (2-Q) — однонаправленный
Питание Трёхфазное, 230–990 (1200) В, 50/60 Гц
Выходное напряжение DC 0–1160 В (зависит от модели)
Номинальный ток DC 18–10400 А
Частота коммутации Сетевая (6-пульсная)
Степень защиты IP21 (стандарт), IP31/IP42/IP54 (опционально)
Способ охлаждения Принудительное воздушное
Температура окружающей среды 0…+40 °C (номинальный ток), до +55 °C (с понижением)
Высота установки До 1000 м над уровнем моря (без понижения)
Относительная влажность 5–95%, без конденсации
Температура хранения -40…+55 °C
Температура транспортировки -40…+70 °C
Управление Цифровое, автонастройка регуляторов
Интерфейсы DCS-Link, Fieldbus (опционально)
Стандарты IEC/EN, UL/CSA (опционально)
