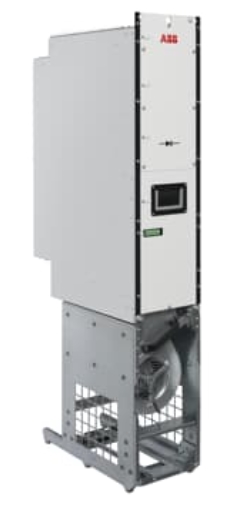

ABB ACS880-304LC-2000A-7+A004+A018 Модуль питания диодный с жидкостным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01739192
edit

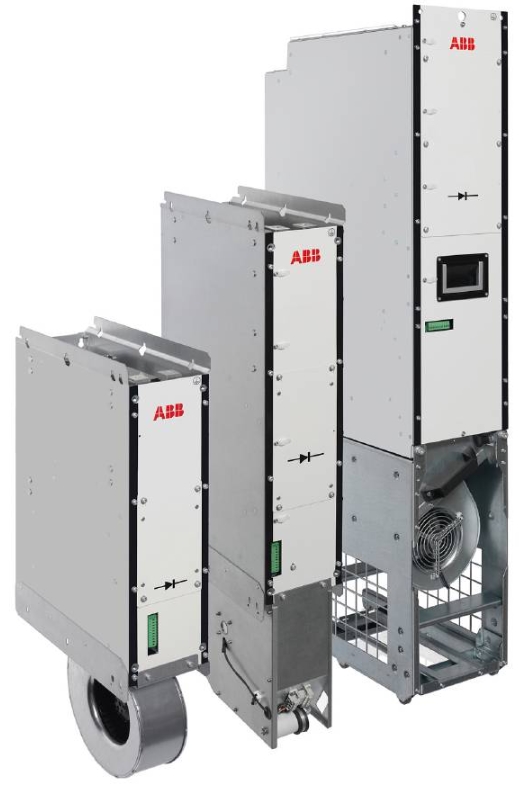

Серия ACS880-304LC — это жидкостно-охлаждаемые диодные модули питания (Diode Supply Units, DSU) семейства ACS880, предназначенные для построения многоприводных систем постоянного тока в жестких условиях эксплуатации. Они обеспечивают преобразование трехфазного переменного тока в постоянное напряжение DC для общей шины, к которой подключаются инверторные модули (INU) и другие компоненты системы.

Условные обозначения и расшифровка кода заказа

Элемент кода Значение
ACS880-304LC-XXXXA-7+ZZZ
304LC Тип модуля: диодный выпрямитель с жидкостным охлаждением
XXXXA Номинальный ток модуля (например, 0820A = 820 А)
7 Номинальное напряжение сети: 690 В (диапазон 525–690 В)
+ZZZ Код опции (например, +A019 = 6-пульсный неуправляемый мост, +A018 = полууправляемый мост, +A004 = 12-пульсный мост)
Производство: Швейцария

Характеристики ACS880-304LC-2000A-7+A004+A018

Модули DSU 690 В, жидкостное охлаждение

6-пульсный диодный мост (+A019) – неуправляемый

Тип заказа Размер Iₙ (А) Pₙ (кВт) Sₙ (кВА) Iₗд (А) Pₗд (кВт) Iₕд (А) Pₕд (кВт) Iₘₐₓ (А) Потери (кВт) Уровень шума (дБ) Расход охлаждающей жидкости (л/мин)
ACS880-304LC-0820A-7+A019 D8D 820 980 1000 1500 980 932 960 895 800 745 3.5 63 12
ACS880-304LC-1540A-7+A019 2×D8D 1540 1840 1880 2820 1840 1682 1504 1401 63 6.6 12
ACS880-304LC-2290A-7+A019 3×D8D 2290 2737 2805 4208 2737 2614 2693 2509 2244 2091 9.8 63 24
ACS880-304LC-3040A-7+A019 4×D8D 3040 3633 3720 5580 3633 3466 3571 3328 2976 2773 13.0 63 24

Полууправляемый диодный мост (+A018

Тип заказа Размер Iₙ (А) Pₙ (кВт) Sₙ (кВА) Iₗд (А) Pₗд (кВт) Iₕд (А) Pₕд (кВт) Iₘₐₓ (А) Потери (кВт) Уровень шума (дБ) Расход охлаждающей жидкости (л/мин)
ACS880-304LC-0490A-7+A018 D8T 490 585 600 900 585 559 576 537 449 418 3.0 65 14
ACS880-304LC-0780A-7+A018 D8T 780 932 955 1430 932 890 917 854 714 666 4.6 65 14
ACS880-304LC-1060A-7+A018 D8T 1060 1267 1300 1950 1267 1211 1248 1163 972 906 6.2 65 14
ACS880-304LC-1470A-7+A018 2×D8T 1470 1757 1800 2700 1757 1677 1728 1610 1346 1255 8.7 65 28
ACS880-304LC-2000A-7+A018 2×D8T 2000 2390 2450 3675 2390 2283 2352 2192 1833 1708 11.7 65 28
ACS880-304LC-3000A-7+A018 3×D8T 3000 3585 3670 5505 3585 3420 3523 3283 2745 2558 17.5 67 42
ACS880-304LC-4000A-7+A018 4×D8T 4000 4780 4900 7350 4780 4566 4704 4383 3665 3415 23.4 67 56

12-пульсный диодный мост (+A004+A018)

Тип заказа Размер Iₙ (А) Pₙ (кВт) Sₙ (кВА) Iₗд (А) Pₗд (кВт) Iₕд (А) Pₕд (кВт) Iₘₐₓ (А) Потери (кВт) Уровень шума (дБ) Расход охлаждающей жидкости (л/мин)
ACS880-304LC-0920A-7+A004+A018 2×D8T 920 1100 1130 1695 1100 1053 1085 1011 845 788 5.6 67 28
ACS880-304LC-1470A-7+A004+A018 2×D8T 1470 1757 1800 2700 1757 1677 1728 1610 1346 1255 8.7 67 28
ACS880-304LC-2000A-7+A004+A018 2×D8T 2000 2390 2450 3675 2390 2283 2352 2192 1833 1708 11.7 67 28
ACS880-304LC-2940A-7+A004+A018 4×D8T 2940 3514 3600 5400 3514 3355 3456 3220 2693 2509 18.0 68 56
ACS880-304LC-4000A-7+A004+A018 4×D8T 4000 4780 4900 7350 4780 4566 4704 4383 3665 3415 23.4 68 56

Габаритные размеры и масса

Размер Высота (мм) Ширина (мм) Глубина (мм) Масса (кг)
D8D 374 339 518 83–88 (зависит от тока)
D8T 374 339 518 83–88 (зависит от тока)

Коды опций и расшифровка

Код опции Описание
+A019 6-пульсный диодный мост (неуправляемый)
+A018 Полууправляемый диодный мост (thyristor charging)
+A004 12-пульсный диодный мост
+E200 EMC-фильтр, 2-я среда, C3 (по умолчанию)
+E201 EMC-фильтр, 1-я среда, C2 (ограниченное распространение)
+E202 EMC-фильтр, 1-я среда, C2 (для бытовых сетей)
+B055 IP54 / UL Type 12 (для модулей -07, -17, -37)
+B056 IP55 / UL Type 12 (для модулей -01, -11, -31)
+C131 Вибродемпферы
+C135 Фланцевое (сквозное) монтажное исполнение
+K451–K497 Адаптеры полевых шин (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP, DeviceNet, CANopen, EtherCAT, POWERLINK, ControlNet, PROFIsafe)
+L500–L526 Модули расширения I/O (аналоговые, цифровые, релейные)
+L517–L521 Модули обратной связи (TTL, SinCos, Resolver, HTL, функциональная безопасность)
+Q971 ATEX-сертифицированная функция безопасного отключения (STO)
+Q972 / +Q973 Модули функциональной безопасности FSO-21 / FSO-12
+Q986 PROFIsafe модуль FSPS-21
+L536 / +L537 Термисторные модули FPTC-01 / FPTC-02 (SIL 2 / PL c, ATEX)

Примечания

  • Iₙ – номинальный ток, доступный непрерывно
  • Pₙ – типичная мощность двигателя в режиме без перегрузки
  • Sₙ – номинальная полная мощность на входе
  • Iₗд – ток в режиме легкой перегрузки (110 % в течение 1 мин каждые 5 мин)
  • Iₕд – ток в режиме тяжелой перегрузки (150 % в течение 1 мин каждые 5 мин)
  • Iₘₐₓ – максимальный ток (10 с при пуске, далее – по температуре)
  • Потери – полные потери модуля (включая охлаждение)
  • Шум – типичный уровень шума в шкафу
  • Расход жидкости – необходимый объем охлаждающей жидкости (Antifrogen L)

Документы по ACS880-304LC-2000A-7+A004+A018

Узнайте больше про модули ABB.
  • Рекомендованные цены на продукцию завода ABB
    Рекомендованные цены на продукцию
  • Адаптеры. Техническое описание (eng).
  • Диодные модули питания ACS880-304/304LC. Техническое описание (eng).
  • Бланк заказа продукции
    Бланк заказа
