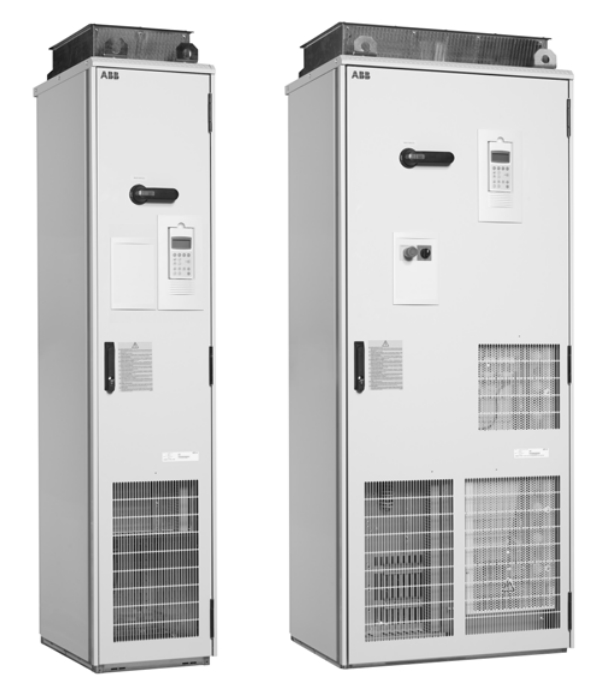

ABB ACS800-U7-0120-5 Преобразователь частоты промышленный
Цена: 1 635 983,86 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01735964
Серия ABB ACS800-U7 — это линейка встроенных преобразователей частоты промышленного уровня, предназначенных для установки в шкаф управления и разработанных специально для рынка США и Канады с учетом требований UL и CSA. Они обеспечивают точное управление скоростью и крутящим моментом асинхронных и постоянного тока двигателей в тяжёлых промышленных условиях.
Производство: Швейцария
Характеристики ACS800-U7-0120-5
Расшифровка кода обозначения типа (Type Code)
Общий формат:
ACS800-U7-XXXX-X+X+X...
| Позиция | Значение | Описание |
|---|---|---|
| ACS800 | Серия | Семейство преобразователей частоты |
| U7 | Исполнение | Для США и Канады (UL Type 1, IP21/22) |
| XXXX | Ток / Мощность | Например: 0170-5 = 170 A, напряжение 500 В |
| X | Напряжение | 3 = 380–415 В, 5 = 380–500 В, 7 = 525–690 В |
| +X | Опции | Например: +E202, +Q950, +D150 и т.д. |
Трехфазное напряжение 380–415 В (50 Гц)
| Тип | Мощность (кВт) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U7-0075-3 | 45 | 75 | R5 | 145 | 405 | 1440 |
| U7-0100-3 | 55 | 90 | R6 | 202 | 405 | 1940 |
| U7-0120-3 | 75 | 110 | R6 | 282 | 405 | 2310 |
| U7-0135-3 | 90 | 132 | R6 | 326 | 405 | 2810 |
| U7-0165-3 | 110 | 160 | R6 | 351 | 405 | 3260 |
| U7-0205-3 | 132 | 200 | R6 | 445 | 405 | 4200 |
| U7-0260-3 | 160 | 250 | R8 | 588 | 1220 | 6600 |
| U7-0320-3 | 200 | 315 | R8 | 588 | 1220 | 7150 |
| U7-0400-3 | 250 | 400 | R8 | 840 | 1220 | 8100 |
| U7-0440-3 | 315 | 450 | R8 | 1017 | 1220 | 8650 |
| U7-0490-3 | 355 | 500 | R8 | 1017 | 1220 | 9100 |
Трехфазное напряжение 380–500 В (60 Гц)
| Тип | Мощность (кВт) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U7-0105-5 | 55 | 90 | R5 | 170 | 405 | 2150 |
| U7-0120-5 | 75 | 110 | R6 | 202 | 405 | 2310 |
| U7-0140-5 | 90 | 132 | R6 | 282 | 405 | 2810 |
| U7-0165-5 | 110 | 160 | R6 | 326 | 405 | 3260 |
| U7-0205-5 | 132 | 200 | R6 | 351 | 405 | 3800 |
| U7-0255-5 | 160 | 250 | R6 | 445 | 405 | 4500 |
| U7-0320-5 | 200 | 315 | R8 | 588 | 1220 | 6850 |
| U7-0400-5 | 250 | 400 | R8 | 588 | 1220 | 7800 |
| U7-0440-5 | 315 | 450 | R8 | 840 | 1220 | 7600 |
| U7-0490-5 | 355 | 500 | R8 | 840 | 1220 | 8100 |
| U7-0550-5 | 400 | 550 | R8 | 1017 | 1220 | 9100 |
| U7-0610-5 | 450 | 600 | R8 | 1017 | 1220 | 9700 |
Трехфазное напряжение 525–690 В (50/60 Гц)
| Тип | Мощность (кВт) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U7-0070-7 | 45 | 73 | R6 | 104 | 405 | 1220 |
| U7-0100-7 | 75 | 86 | R6 | 124 | 405 | 1650 |
| U7-0120-7 | 90 | 108 | R6 | 172 | 405 | 1960 |
| U7-0145-7 | 110 | 132 | R6 | 245 | 405 | 2660 |
| U7-0175-7 | 132 | 160 | R6 | 245 | 405 | 3470 |
| U7-0205-7 | 160 | 180 | R6 | 245 | 405 | 4180 |
| U7-0260-7 | 200 | 212 | R7 | 326 | 540 | 4800 |
| U7-0320-7 | 250 | 290 | R8 | 433 | 1220 | 6150 |
| U7-0400-7 | 315 | 344 | R8 | 548 | 1220 | 6650 |
| U7-0440-7 | 355 | 387 | R8 | 656 | 1220 | 7400 |
| U7-0490-7 | 400 | 426 | R8 | 775 | 1220 | 8450 |
| U7-0550-7 | 450 | 482 | R8 | 853 | 1220 | 8300 |
| U7-0610-7 | 500 | 537 | R8 | 964 | 1220 | 9750 |
Дополнительные опции (Option Codes)
| Код | Описание |
|---|---|
| +B053 | IP42 (UL Type 2) |
| +B054 | IP54 (UL Type 12) |
| +B055 | IP54R (с каналом вывода воздуха) |
| +C121 | Морское исполнение |
| +C129 | UL-сертификация (600 В, 115 В управление) |
| +C134 | CSA-сертификация |
| +D150 | Тормозной дроссель |
| +D151 | Тормозной резистор |
| +E200 | EMC-фильтр для 1-й среды (TN) |
| +E202 | EMC-фильтр для 2-й среды (TN/IT) |
| +E205 | Фильтр du/dt |
| +E206 | Синус-фильтр |
| +E208 | Фильтр общего режима |
| +F250 | Линейный контактор |
| +F251 | Предохранители gG |
| +G300 | Обогреватель шкафа |
| +G307 | Клеммы для ББП |
| +G313 | Вывод для обогрева двигателя |
| +G330 | Безгалогенные материалы |
| +H350 | Ввод снизу |
| +H351 | Ввод сверху |
| +J400 | Панель CDP 312R |
| +Kxxx | Fieldbus (Profibus, DeviceNet, etc.) |
| +L504 | Доп. клеммы |
| +M600–605 | Ускорители вентилятора |
| +Nxxx | Программные опции |
| +P901 | Покрытие плат |
| +P904 | Расширенная гарантия |
| +Q950 | Защита от неожиданного пуска |
| +Q968 | Safe Torque Off (STO) |
Габариты и вес
| Frame | Высота (mm) | Ширина (mm) | Глубина (mm) | Вес (кг) | Уровень шума (дБ) |
|---|---|---|---|---|---|
| R5 | 2130 | 430 | 689 | 300 | 63 |
| R6 | 2130 | 430 | 689 | 300 | 63 |
| R7 | 2130 | 689 | 400 | 830 | 71 |
| R8 | 2130 | 689 | 500 | 830 | 72 |
