ABB ACS800-07LC-0550-5 Преобразователь частоты одиночный с жидкостным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01735067
edit

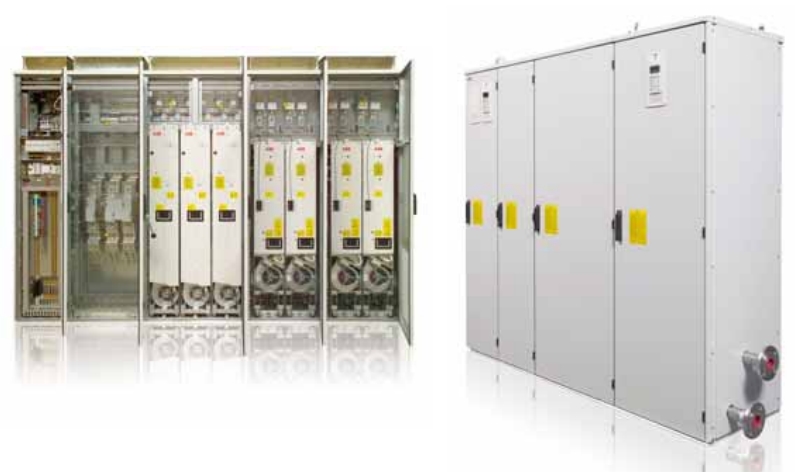

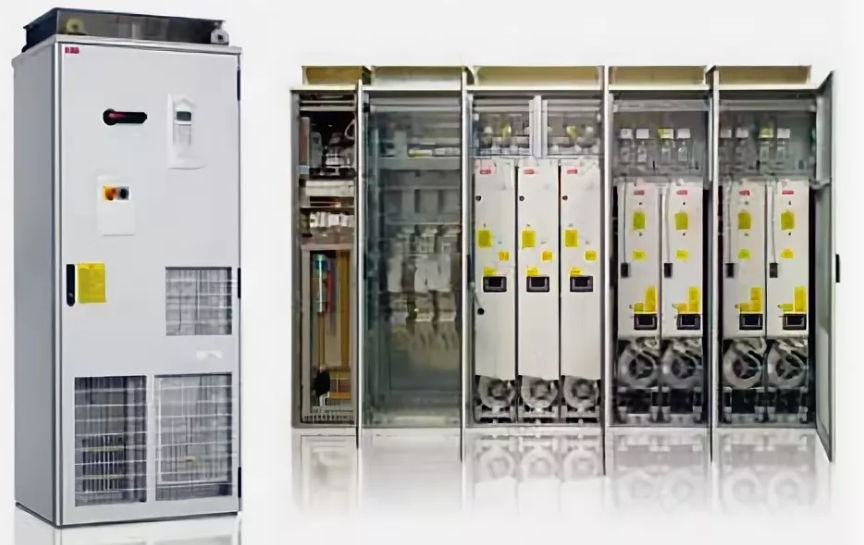

ACS800-07LC – это готовый к подключению «шкафной» привод переменного тока серии ACS800, встроенный в отдельный металлический шкаф степени защиты IP21/22 (UL Type 1), с:

  • полным набором силовых и управляющих клемм;
  • встроенным EMC-фильтром (опция) и тормозным резистором (опция);
  • возможностью установки линейного контактора, автоматического выключателя, предохранителей, ПТ100-реле, fieldbus-плат, морского исполнения и др.;
  • двумя исполнениями:
    • – 07LC – поставка по правилам ЕС/РФ (230 В управление, кабельные вводы снизу, IP21/22);
    • – U7LC – поставка по правилам UL/CSA (115 В управление, кабельные вводы сверху, UL Type 1).

Полный перечень «+»-опций (выборочно)

  • Степень защиты:
    • +B053 IP22, +B054 IP42, +B055 IP54, +B059 IP54R (с каналом выброса воздуха)
  • Конструктив:
    • +C121 Морское, +C129 UL-полный, +C134 CSA
  • Торможение:
    • +D150 Внешний тормозной резистор, +D151 Встроенный тормозной резистор
  • Фильтры:
    • +E200…+E210 EMC (1-я/2-я среда, заземл./незаземл.), +E205 du/dt, +E206/-208 синус-фильтр
  • Сетевое оборудование:
    • +F250 линейный контактор, +F251 предохранители gG, +F252 обогрев шкафа
  • Шкаф:
    • +G300…+G342 Маркировка/материалы без галогенов, +H350…H353 направление ввода кабелей
  • Интерфейсы/ПО:
    • +Kxxx Fieldbus, +Lxxx доп. платы I/O, +Mxxx реле/контакторы, +Nxxx ПО, +Rxxx язык документации
  • Особые:
    • +P901…+P929 цвет, упаковка, расширенная гарантия, +Q950…Q971 функции безопасности (STO, SS1, ATEX и др.)

Код обозначения типа (пример и расшифровка)

Пример:
ACS800-07LC-0260-3+E202+C121+P901

Позиция Значение Допустимые варианты / примечание
ACS800 Семейство Всегда фиксировано
-07LC Исполнение 07LC = в шкаф IP21/22 (CE), U7LC = в шкаф UL Type 1 (США)
-0260 Номинальный ток (Pcont max), А См. таблицы ниже
-3 Класс напряжения 3 = 380…415 В; 5 = 380…500 В; 7 = 525…690 В
+E202 EMC-фильтр (2-я среда) E200…E210, E205…E208
+C121 Морское исполнение Усиленная конструкция
+P901 Особые опции P901…P929, Q950…Q971 и др.
Производство: Швейцария

Характеристики ACS800-07LC-0550-5

Номинальные параметры (IEC, 50 Гц)

Диапазон 380/400/415 В

Тип ACS800-07LC Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0075-3LC R5 75 141 170 202 75 90 405
-0100-3LC R6 90 163 202 282 90 110 405
-0120-3LC R6 110 184 225 326 110 132 405
-0135-3LC R6 132 215 260 351 132 160 405
-0165-3LC R6 160 254 290 420 160 200 405
-0205-3LC R6 200 285 326 445 200 250 405
-0260-3LC R8 250 370 440 588 250 315 1220
-0320-3LC R8 315 440 588 602 315 400 1220
-0400-3LC R8 400 540 715 840 400 500 1220
-0440-3LC R8 450 590 865 1017 450 560 1220
-0490-3LC R8 500 640 910 1017 500 630 1220

Диапазон 380…500 В

Тип ACS800-07LC Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0105-5LC R5 55 115 145 170 55 75 405
-0120-5LC R6 75 145 157 202 75 90 405
-0140-5LC R6 90 163 180 282 90 110 405
-0165-5LC R6 110 215 222 326 110 132 405
-0205-5LC R6 132 234 256 351 132 160 405
-0255-5LC R6 160 285 286 420 160 200 405
-0320-5LC R8 250 340 424 588 250 315 1220
-0400-5LC R8 315 370 498 588 315 400 1220
-0440-5LC R8 355 490 543 715 355 450 1220
-0490-5LC R8 400 545 590 780 400 500 1220
-0550-5LC R8 450 670 669 885 450 560 1220
-0610-5LC R8 500 704 702 885 500 630 1220

Диапазон 525…690 В

Тип ACS800-07LC Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0070-7LC R6 45 73 79 124 45 55 405
-0100-7LC R6 55 86 91 172 55 75 405
-0120-7LC R6 75 108 112 190 75 90 405
-0145-7LC R6 90 131 131 245 90 110 405
-0175-7LC R6 110 147 162 245 110 132 405
-0205-7LC R6 132 160 186 326 132 160 405
-0260-7LC R7 160/200* 175/230* 217 326 160 200 540
-0320-7LC R8 200 216 298 433 200 250 1220
-0400-7LC R8 250 274 333 548 250 315 1220
-0440-7LC R8 315 315 377 656 315 400 1220
-0490-7LC R8 355 387 423 775 355 450 1220
-0550-7LC R8 400 426 468 853 400 500 1220
-0610-7LC R8 450 482 533 964 450 560 1220

Рекомендуемые предохранители

Тип привода aR (IEC) 690 В, А gG (IEC) 500 В, А UL Class T, А
-0075-3LC 170М1572 (315 А) OFAF00H160 (160 А) JJS-150 (150 А)
-0260-3LC 170М6812 (800 А) OFAF3H500 (500 А) JJS-500 (500 А)
-0610-5LC 170М8555 (1400 А) OFAF3H800 (800 А) A4BY800 (800 А)
-0610-7LC 170М6814 (1000 А) OFAA3GG630 (630 А) A4BY700 (700 А)

Кабельные вводы / допустимые сечения

Корпус Сечение, медь Макс. Ø жилы Момент затяжки
R5/R6 1×185 мм² 60 мм 20-40 Н·м (M10)
R7 2×185 мм² 50 мм 30-44 Н·м (M10/M12)
R8 3×240 мм² 60 мм 50-75 Н·м (M12)

Для тормозного резистора +D150: 6-70 мм² (M8, 15 Н·м) или 95-185 мм² (M10, 40 Н·м).

Условия эксплуатации

  • Окр. температура: –15…+50 °C (рабочая), –40…+70 °C (хранение).
  • Высота: ≤1000 м без дерейтинга (до 4000 м с понижением 1 %/100 м).
  • Отн. влажность: 5…95 %, без конденсации.
  • Степень загрязнения: 3С2/3С1 хим. газы, 3S2 твёрдые частицы (платы без покрытия).
  • Вибрация: ≤ 1 мм (5-13 Гц), ≤ 7 м/с² (13-100 Гц); удар ≤ 100 м/с², 11 мс.
  • Шум: ≤ 72 дБ(А) на R8 IP54 (данные для каждого типоразмера в PDF-файле).

Соответствие стандартам

  • CE: EN 61800-5-1, EN 60204-1, EN 61800-3 (EMC), EN 60529 (IP).
  • UL: UL 508C, UL 508A; CSA C22.2 № 14-13.
  • EAC: сертификат ГОСТ-Р.
  • C-tick (AU/NZ), ATEX (+Q971) – по запросу.

Габаритные размеры и масса

Шкаф Высота, мм Ширина, мм Глубина, мм Масса, кг
R5 IP21 2130 430 689 300
R8 IP54 2315 1220 830 500-550*
