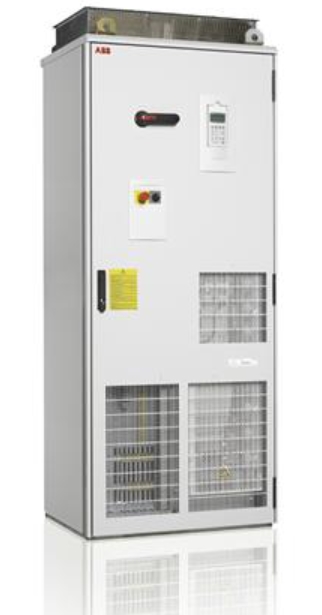

ABB ACS800-07-0490-7 Преобразователь частоты одиночный шкафного исполнения

Цена: 4 143 132,56 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01734959 | 68255015
edit

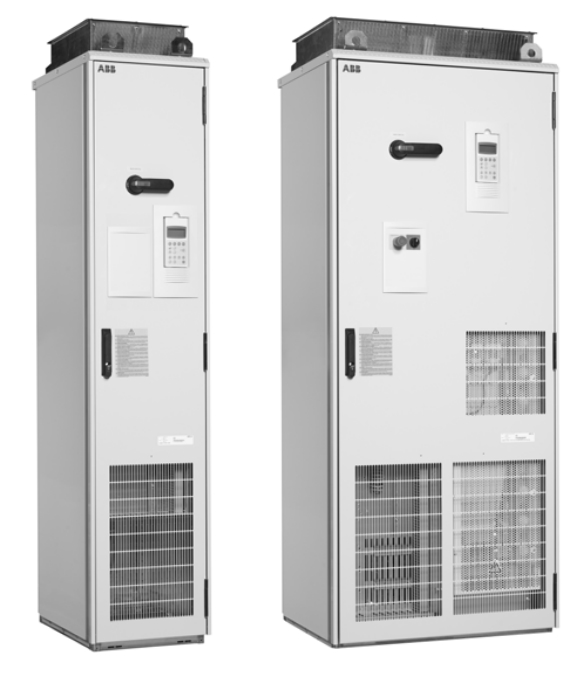

Серия ABB ACS800-07 — это готовые к подключению полноценные шкафные преобразователи частоты (AC-drives) мощностью от 45 кВт до 630 кВт, предназначенные для управления асинхронными и синхронными двигателями переменного тока в составе промышленных механизмов. Каждый привода поставляется в стационарном металлическом шкафу степени защиты IP21/22 (UL Type 1) либо IP42…IP54/UL Type 12, полностью укомплектован силовыми и управляющими элементами, вентиляцией и средствами защиты.

Полный перечень «+»-опций

  • Степень защиты:
    • +B053 IP22, +B054 IP42, +B055 IP54, +B059 IP54R (с каналом выдува)
  • Конструктив:
    • +C121 Морской, +C129 UL-полный, +C134 CSA
  • Торможение:
    • +D150 Внешний тормозной резистор, +D151 Встроенный тормозной резистор
  • Фильтры:
    • +E200…+E210 EMC (1-я/2-я среда, заземл./незаземл.), +E205 du/dt, +E206/-208 синус-фильтр
  • Сетевое оборудование:
    • +F250 линейный контактор, +F251 предохранители gG, +F252 обогрев шкафа
  • Шкаф:
    • +G300…+G342 Маркировка/материалы без галогенов, +H350…H353 направление ввода кабелей
  • Интерфейсы/ПО:
    • +Kxxx Fieldbus, +Lxxx доп. платы I/O, +Mxxx реле/контакторы, +Nxxx ПО, +Rxxx язык документации
  • Особые:
    • +P901…+P929 цвет, упаковка, расширенная гарантия, +Q950…Q971 функции безопасности (STO, SS1, ATEX и др.)

Условия эксплуатации

  • Окр. температура: –15…+50 °C (рабочая), –40…+70 °C (хранение).
  • Высота: ≤ 1000 м без дерейтинга (до 4000 м с понижением 1 %/100 м).
  • Отн. влажность: 5…95 %, без конденсации.
  • Степень загрязнения: 3С2/3С1 хим. газы, 3S2 твёрдые частицы (платы без покрытия).
  • Вибрация: ≤ 1 мм (5-13 Гц), ≤ 7 м/с² (13-100 Гц); удар ≤ 100 м/с², 11 мс.
  • Шум: ≤ 72 дБ(А) на R8 IP54 (данные для каждого типоразмера в PDF-файле).

Соответствие стандартам

  • CE: EN 61800-5-1, EN 60204-1, EN 61800-3 (EMC), EN 60529 (IP).
  • UL: UL 508C, UL 508A; CSA C22.2 № 14-13.
  • EAC: сертификат ГОСТ-Р.
  • C-tick (AU/NZ), ATEX (+Q971) – по запросу.

Расшифровка обозначений

ACS800 – XX – XXXX – X + XXXX

1. Серия
→ ACS800

2. Одиночные приводы / Типы и конструкция / Номинальные характеристики / Напряжение / Размеры
→ 01, 11, 31, 02, 07, 17, 37 (примеры значений)

3. Дополнительное оборудование
→ XXXX (код опции)

4. Подключение сигналов управления и коммуникаций
→ X (код интерфейса/входов-выходов)

5. Прикладное программное обеспечение и программирование
→ + XXXX (код ПО, если есть)

6. Программное обеспечение для ПК
→ (обычно не входит в базовый код типа, указывается отдельно)

7. Сводка характеристик и дополнительного оборудования
→ (итоговая сводка — не часть кода, а описание)

Код обозначения типа (пример и расшифровка)

Пример:
ACS800-07-0260-3+E202+C121+P901

Позиция Значение Допустимые варианты / примечание
ACS800 Семейство Всегда фиксировано
-07 Исполнение 07 = в шкаф IP21/22 (CE), U7 = в шкаф UL Type 1 (США)
-0260 Номинальный ток (Pcont max), А См. таблицы ниже
-3 Класс напряжения

3 = 380…415 В; 5 = 380…500 В; 7 = 525…690 В
+E202 EMC-фильтр (2-я среда) E200…E210, E205…E208
+C121 Морское исполнение Усиленная конструкция
+P901 Особые опции P901…P929, Q950…Q971 и др.
Производство: Швейцария

Характеристики ACS800-07-0490-7

Номинальные параметры (IEC, 50 Гц)

Диапазон 380/400/415 В (-3)

Тип ACS800-07 Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0075-3 R5 75 141 170 202 75 90 405
-0100-3 R6 90 163 202 282 90 110 405
-0120-3 R6 110 184 225 326 110 132 405
-0135-3 R6 132 215 260 351 132 160 405
-0165-3 R6 160 254 290 420 160 200 405
-0205-3 R6 200 285 326 445 200 250 405
-0260-3 R8 250 370 440 588 250 315 1220
-0320-3 R8 315 440 588 602 315 400 1220
-0400-3 R8 400 540 715 840 400 500 1220
-0440-3 R8 450 590 865 1017 450 560 1220
-0490-3 R8 500 640 910 1017 500 630 1220

Диапазон 380…500 В (-5)

Тип ACS800-07 Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0105-5 R5 55 115 145 170 55 75 405
-0120-5 R6 75 145 157 202 75 90 405
-0140-5 R6 90 163 180 282 90 110 405
-0165-5 R6 110 215 222 326 110 132 405
-0205-5 R6 132 234 256 351 132 160 405
-0255-5 R6 160 285 286 420 160 200 405
-0320-5 R8 250 340 424 588 250 315 1220
-0400-5 R8 315 370 498 588 315 400 1220
-0440-5 R8 355 490 543 715 355 450 1220
-0490-5 R8 400 545 590 780 400 500 1220
-0550-5 R8 450 670 669 885 450 560 1220
-0610-5 R8 500 704 702 885 500 630 1220

Диапазон 525…690 В (-7)

Тип ACS800-07 Типоразмер Pcont max, кВт I2N, А I2hd, А Imax, А Рбез перегр., кВт Р50 % перегр., кВт Воздух м³/ч
-0070-7 R6 45 73 79 124 45 55 405
-0100-7 R6 55 86 91 172 55 75 405
-0120-7 R6 75 108 112 190 75 90 405
-0145-7 R6 90 131 131 245 90 110 405
-0175-7 R6 110 147 162 245 110 132 405
-0205-7 R6 132 160 186 326 132 160 405
-0260-7 R7 160/200* 175/230* 217 326 160 200 540
-0320-7 R8 200 216 298 433 200 250 1220
-0400-7 R8 250 274 333 548 250 315 1220
-0440-7 R8 315 315 377 656 315 400 1220
-0490-7 R8 355 387 423 775 355 450 1220
-0550-7 R8 400 426 468 853 400 500 1220
-0610-7 R8 450 482 533 964 450 560 1220

Рекомендуемые предохранители

Тип привода aR (IEC) 690 В, А gG (IEC) 500 В, А UL Class T, А
-0075-3 170М1572 (315 А) OFAF00H160 (160 А) JJS-150 (150 А)
-0260-3 170М6812 (800 А) OFAF3H500 (500 А) JJS-500 (500 А)
-0610-5 170М8555 (1400 А) OFAF3H800 (800 А) A4BY800 (800 А)
-0610-7 170М6814 (1000 А) OFAA3GG630 (630 А) A4BY700 (700 А)

Кабельные вводы / допустимые сечения

Корпус Сечение, медь Макс. Ø жилы Момент затяжки
R5/R6 1×185 мм² 60 мм 20-40 Н·м (M10)
R7 2×185 мм² 50 мм 30-44 Н·м (M10/M12)
R8 3×240 мм² 60 мм 50-75 Н·м (M12)
