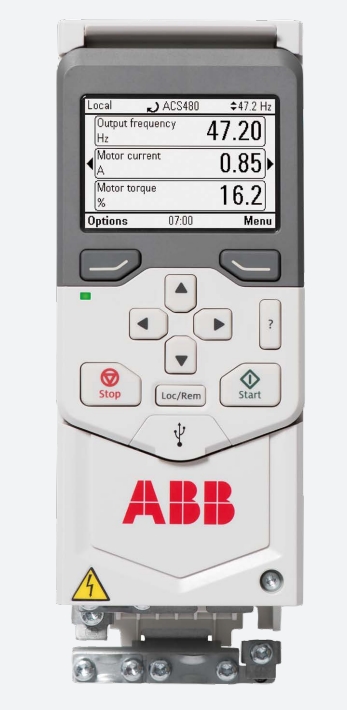

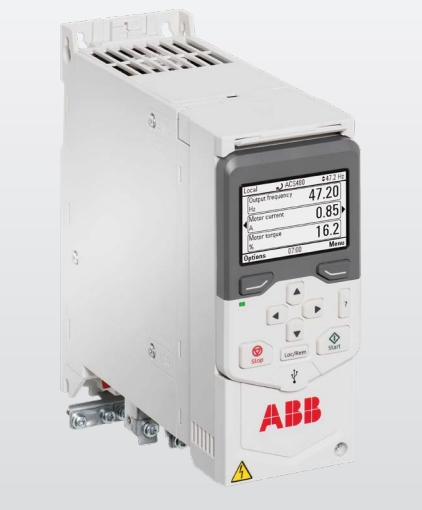

ABB ACS480-04-09A5-4 Преобразователь частоты общего назначения
Цена: 55 640,06 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01730197 | 3AXD50000047770
Серия ACS480 — это универсальные частотные преобразователи переменного тока низкого напряжения от компании ABB, предназначенные для управления скоростью вращения асинхронных и синхронных электродвигателей в промышленных и коммерческих приложениях общего назначения.
Основные преимущества серии
| Характеристика | Описание |
|---|---|
| Универсальность | Подходит для широкого спектра применений: насосы, вентиляторы, конвейеры, компрессоры и др. |
| Простота использования | Встроенные макросы, ассистенты настройки, интуитивная панель управления |
| Готовность к работе | Все основные функции встроены по умолчанию, минимум дополнительных настроек |
| Энергоэффективность | Поддержка энергосберегающих алгоритмов, работа с высокоэффективными двигателями |
| Безопасность | Встроенная функция безопасного отключения момента (STO, SIL3/PL e) |
| Надёжность | Защита от перегрева, перегрузок, короткого замыкания, агрессивной среды |
| Совместимость | Поддержка всех основных промышленных протоколов (Modbus RTU, PROFINET, EtherNet/IP и др.) |
| Компактность | Малогабаритный корпус, удобный для установки в щит |
Типовые области применения
| Отрасль | Примеры использования |
|---|---|
| Водоснабжение и водоотведение | Насосные станции, системы давления, канализация |
| Промышленность | Конвейеры, компрессоры, прессы, сушилки, мельницы |
| Агропром | Орошение, вентиляция, сортировка, транспортировка |
| Текстиль | Машины для растяжки, отбелки, намотки |
| Деревообработка | Сушильные камеры, конвейеры, вентиляторы |
| Автомобилестроение | Транспортные системы, компрессоры, насосы |
Производство: Швейцария
Характеристики ACS480-04-09A5-4
| Модель | Тип. | U=380–415 В | U=440–480 В | Ном. ток (А) | Ном. P (кВт) | Режим 110% (А) | P 110% (кВт) | Тяж. режим (А) | P тяж. (кВт) | Макс. ток (А) | P max (кВт) | P (л.с.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACS480-04-02A7-4 | R1 | 2.6 | 0.75 | 2.5 | 0.75 | 1.8 | 0.55 | 3.2 | 2.1 | 1.0 | 1.6 | 0.75 |
| ACS480-04-03A4-4 | R1 | 3.3 | 1.1 | 3.1 | 1.1 | 2.6 | 0.75 | 4.7 | 3.0 | 1.0 | 3.8 | 1.0 |
| ACS480-04-04A1-4 | R1 | 3.8 | 1.5 | 3.3 | 1.5 | 5.9 | 3.4 | 2.0 | 3.0 | 1.5 | 5.4 | 1.5 |
| ACS480-04-05A7-4 | R1 | 5.6 | 2.2 | 5.3 | 2.2 | 4.0 | 1.5 | 7.2 | 4.8 | 2.0 | 6.1 | 2.0 |
| ACS480-04-07A3-4 | R1 | 7.6 | 4.0 | 5.0 | 9.4 | 4.0 | 8.9 | 4.0 | 7.2 | 3.0 | 13.0 | 3.0 |
| ACS480-04-09A5-4 | R1 | 8.6 | 5.5 | 7.5 | 12.0 | 5.5 | 4.0 | 5.0 | — | — | — | — |
| ACS480-04-12A7-4 | R2 | 12.6 | 9.4 | 16.9 | 11.0 | 7.6 | 13.7 | — | — | — | — | — |
| ACS480-04-018A-4 | R3 | 17.0 | 7.5 | 16.2 | 7.5 | 12.6 | 5.5 | 22.7 | 14.0 | 10.0 | 11.0 | 7.5 |
| ACS480-04-026A-4 | R3 | 21.0 | 32.0 | 30.5 | 15.0 | 25.0 | 11.0 | 45.0 | 27.0 | 20.0 | 21.0 | 15.0 |
| ACS480-04-033A-4 | R4 | 33.0 | 15.0 | 27.0 | — | — | — | — | — | — | — | — |
| ACS480-04-039A-4 | R4 | 38.0 | 18.5 | 36.0 | 18.5 | 32.0 | 15.0 | 57.6 | 34.0 | 25.0 | 20.0 | 48.6 |
| ACS480-04-046A-4 | R4 | 45.0 | 22.0 | 22.0 | 38.0 | 18.5 | 68.4 | 40.0 | 30.0 | 34.0 | 25.0 | 61.2 |
| ACS480-04-050A-4 | R4 | 50.0 | 22.0 | 22.0 | 42.0 | 30.0 | 30.0 | 72.0 | — | — | — | — |
Общие технические характеристики серии ACS480
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания | 3×380–480 В (-15% / +10%) |
| Диапазон мощности | 0.75 – 22 кВт |
| Частота выходного напряжения | 0 – 599 Гц |
| Степень защиты | IP20 |
| Способ охлаждения | Воздушное (вентилятор с регулируемой скоростью) |
| Температура эксплуатации | -10 °C до +50 °C (до +60 °C с понижением характеристик) |
| Температура хранения | -40 °C до +70 °C |
| Высота над уровнем моря | До 1000 м без снижения характеристик (до 2000 м – снижение 1% на каждые 100 м) |
| Соответствие стандартам | EN 61800-3, EN 61800-5-1, EN 61800-5-2, IEC 61508 (SIL 3), ISO 13849-1 (PL e), RoHS, WEEE |
| EMC-фильтр | Встроенный, категория C2 |
| Безопасность | STO (Safe Torque Off), SIL3/PL e |
| Интерфейсы | Modbus RTU (встроен), опционально: PROFIBUS, EtherNet/IP, PROFINET, DeviceNet, CANopen, EtherCAT и др. |
| Панель управления | Интеллектуальная (в комплекте), опционально: Bluetooth, базовая, универсальная |
| Программное обеспечение | Drive Composer (Entry и Pro), DriveTune (мобильное приложение) |
Типоразмеры и габариты
| Типоразмер | Ширина (мм) | Высота (мм) | Глубина (мм) | Вес (кг) |
|---|---|---|---|---|
| R1 | 223 | 73 | 207 | 1.77 |
| R2 | 223 | 96.6 | 207 | 2.35 |
| R3 | 220 | 171.7 | 207 | 3.52 |
| R4 | 240 | 260 | 212 | 6.02 |
