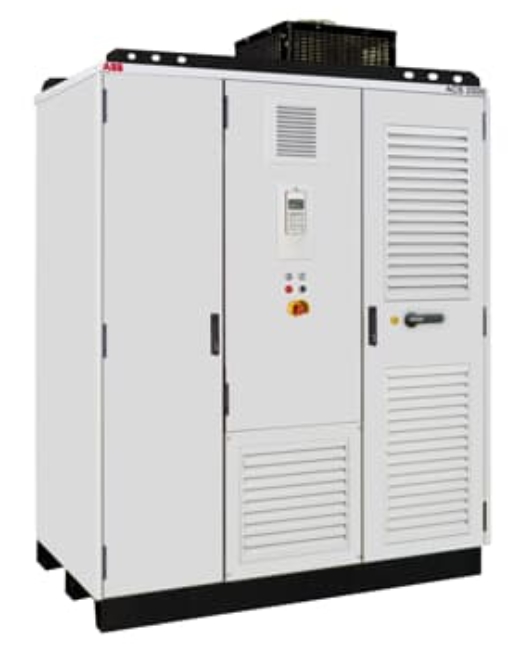

ABB ACS 2040-1L-AN1-a-0L Преобразователь частоты высоковольтный с низким уровнем гармоник

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746561
edit

ACS 2040 — это серия высоковольтных преобразователей частоты среднего напряжения номиналом 4 кВ, разработанных компанией ABB для управления асинхронными двигателями в системах привода переменного тока. Серия относится к семейству ACS 2000 — универсальных приводов среднего напряжения мощностью 250–2500 кВт.

РАСШИФРОВКА ТИПОКОДА:

  • 2040 = 4 кВ номинальное напряжение
  • 1L/2L = Direct-to-Line (безтрансформаторное подключение), низкий уровень гармоник
  • 1T/2T = Direct-to-Line (безтрансформаторное подключение), рекуперативный
  • AN1 = Стандартная конфигурация
  • a = Версия
  • 0C-0V/0Z-1H = Код мощности

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Электрические параметры:

  • Номинальное входное напряжение: 4.16 кВ (-10% до +10%)
  • Диапазон входного напряжения: 2.9 кВ - 4.6 кВ (с понижением мощности до -30%)
  • Входная частота: 50/60 Гц
  • Выходное напряжение: 0 - 4.0 кВ
  • Выходная частота: 0 - 75 Гц
  • КПД преобразователя: до 98%
  • Коэффициент мощности: регулируемый до 1 или компенсация реактивной мощности

Условия эксплуатации:

  • Температура окружающей среды: +1 до +40°C (с понижением мощности 1.5% на каждый °C выше 40°C до максимальной +50°C)
  • Степень защиты: IP21/IP42 (опционально)
  • Уровень шума: <85 дБ(А)

Режимы работы:

  • Легкая перегрузка (Normal Duty): 110% тока в течение 1 минуты каждые 10 минут
  • Тяжелый режим (Heavy Duty): 150% тока в течение 1 минуты каждые 10 минут
Производство: Швейцария

Характеристики ACS 2040-1L-AN1-a-0L

Модели 1L и 1T

Низкий уровень гармоник (1L):

Модель Мощность при легкой перегрузке Ток при легкой перегрузке Мощность тяжелый режим Ток тяжелый режим Мощность (кВА) Длина (мм) Вес (кг)
ACS 2040-1L-AN1-a-0C 224 кВт (300 л.с.) 40 А 164 кВт (220 л.с.) 29 А 280 1,940 2,500
ACS 2040-1L-AN1-a-0D 261 кВт (350 л.с.) 47 А 192 кВт (257 л.с.) 34 А 326 1,940 2,500
ACS 2040-1L-AN1-a-0E 298 кВт (400 л.с.) 54 А 218 кВт (293 л.с.) 40 А 373 1,940 2,500
ACS 2040-1L-AN1-a-0F 336 кВт (450 л.с.) 61 А 246 кВт (330 л.с.) 45 А 420 1,940 2,500
ACS 2040-1L-AN1-a-0H 373 кВт (500 л.с.) 67 А 274 кВт (367 л.с.) 49 А 466 1,940 2,500
ACS 2040-1L-AN1-a-0L 447 кВт (600 л.с.) 81 А 328 кВт (440 л.с.) 59 А 560 1,940 2,500
ACS 2040-1L-AN1-a-0Q 522 кВт (700 л.с.) 94 А 383 кВт (513 л.с.) 69 А 653 1,940 2,500
ACS 2040-1L-AN1-a-0R 597 кВт (800 л.с.) 108 А 438 кВт (587 л.с.) 79 А 746 1,940 2,500
ACS 2040-1L-AN1-a-0T 671 кВт (900 л.с.) 121 А 492 кВт (660 л.с.) 85 А 839 1,940 2,500
ACS 2040-1L-AN1-a-0V 746 кВт (1000 л.с.) 135 А 547 кВт (733 л.с.) 90 А 933 1,940 2,500

Рекуперативные (1T):

Модель Мощность при легкой перегрузке Ток при легкой перегрузке Мощность тяжелый режим Ток тяжелый режим Мощность (кВА) Длина (мм) Вес (кг)
ACS 2040-1T-AN1-a-0C 224 кВт (300 л.с.) 40 А 164 кВт (220 л.с.) 29 А 280 1,940 2,500
ACS 2040-1T-AN1-a-0D 261 кВт (350 л.с.) 47 А 192 кВт (257 л.с.) 34 А 326 1,940 2,500
ACS 2040-1T-AN1-a-0E 298 кВт (400 л.с.) 54 А 218 кВт (293 л.с.) 40 А 373 1,940 2,500
ACS 2040-1T-AN1-a-0F 336 кВт (450 л.с.) 61 А 246 кВт (330 л.с.) 45 А 420 1,940 2,500
ACS 2040-1T-AN1-a-0H 373 кВт (500 л.с.) 67 А 274 кВт (367 л.с.) 49 А 466 1,940 2,500
ACS 2040-1T-AN1-a-0L 447 кВт (600 л.с.) 81 А 328 кВт (440 л.с.) 59 А 560 1,940 2,500
ACS 2040-1T-AN1-a-0Q 522 кВт (700 л.с.) 94 А 383 кВт (513 л.с.) 69 А 653 1,940 2,500
ACS 2040-1T-AN1-a-0R 597 кВт (800 л.с.) 108 А 438 кВт (587 л.с.) 79 А 746 1,940 2,500
ACS 2040-1T-AN1-a-0T 671 кВт (900 л.с.) 121 А 492 кВт (660 л.с.) 85 А 839 1,940 2,500
ACS 2040-1T-AN1-a-0V 746 кВт (1000 л.с.) 135 А 547 кВт (733 л.с.) 90 А 933 1,940 2,500

Модели 2L и 2T

Низкий уровень гармоник (2L):

Модель Мощность при легкой перегрузке Ток при легкой перегрузке Мощность тяжелый режим Ток тяжелый режим Мощность (кВА) Длина (мм) Вес (кг)
ACS 2040-2L-AN1-a-0Z 933 кВт (1250 л.с.) 168 А 684 кВт (916 л.с.) 123 А 1,166 2,915 3,000
ACS 2040-2L-AN1-a-1C 1119 кВт (1500 л.с.) 202 А 820 кВт (1100 л.с.) 148 А 1,399 2,915 3,000
ACS 2040-2L-AN1-a-1F 1306 кВт (1750 л.с.) 236 А 958 кВт (1283 л.с.) 173 А 1,632 2,915 3,000
ACS 2040-2L-AN1-a-1H 1492 кВт (2000 л.с.) 269 А 1094 кВт (1647 л.с.) 197 А 1,865 2,915 3,000

Рекуперативные (2T):

Модель Мощность при легкой перегрузке Ток при легкой перегрузке Мощность тяжелый режим Ток тяжелый режим Мощность (кВА) Длина (мм) Вес (кг)
ACS 2040-2T-AN1-a-0Z 933 кВт (1250 л.с.) 168 А 684 кВт (916 л.с.) 123 А 1,166 2,915 3,000
ACS 2040-2T-AN1-a-1C 1119 кВт (1500 л.с.) 202 А 820 кВт (1100 л.с.) 148 А 1,399 2,915 3,000
ACS 2040-2T-AN1-a-1F 1306 кВт (1750 л.с.) 236 А 958 кВт (1283 л.с.) 173 А 1,632 2,915 3,000
ACS 2040-2T-AN1-a-1H 1492 кВт (2000 л.с.) 269 А 1094 кВт (1647 л.с.) 197 А 1,865 2,915 3,000
