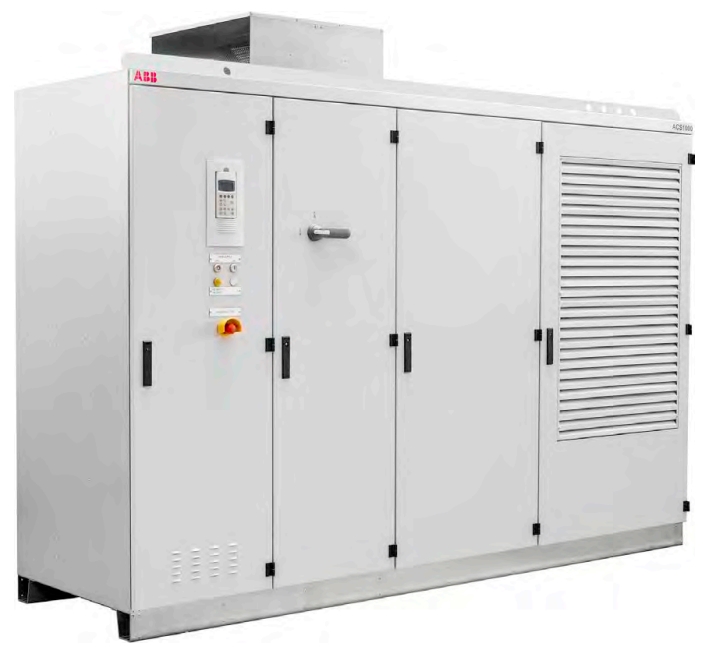

ABB ACS 1043-A2-K Преобразователь частоты высоковольтный со встроенным трансформатором, с воздушным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746282
edit

ACS 1043 — это часть семейства высоковольтных частотно-регулируемых приводов ACS 1000i с встроенным входным трансформатором и номинальным выходным напряжением 3,3 кВ.

Ключевые особенности серии:

  • Компактное исполнение с встроенным 24-пульсным входным трансформатором
  • Трёхуровневый инвертор напряжения (VSI) на быстродействующих силовых полупроводниковых приборах IGCT
  • Выходной синусный фильтр для получения синусоидального тока и напряжения
  • Прямое управление моментом (DTC) — Direct Torque Control
  • Возможность работы со стандартными асинхронными двигателями без снижения мощности
  • Опциональный входной контактор с плавкими предохранителями
  • Упрощённый монтаж и ввод в эксплуатацию (три входных кабеля — три выходных кабеля)
  • Степени защиты: IP21, IP42
Производство: Швейцария

Характеристики ACS 1043-A2-K

Технические характеристики ACS 1043 с воздушным охлаждением (3,3 кВ)

Модель Мощность на валу двигателя Код типа Мощность привода Ток Длина Вес
кВт л.с. кВА А мм кг
ACS 1043-A1-A 315 420 ACS 1043-A1-A 400 70 3300 3900
ACS 1043-A1-B 355 480 ACS 1043-A1-B 450 79 3300 3900
ACS 1043-A1-C 400 540 ACS 1043-A1-C 500 87 3300 3900
ACS 1043-A1-D 450 600 ACS 1043-A1-D 550 96 3300 3900
ACS 1043-A1-E 500 670 ACS 1043-A1-E 600 105 3300 3900
ACS 1043-A1-F 560 750 ACS 1043-A1-F 700 122 3300 4300
ACS 1043-A2-G 630 840 ACS 1043-A2-G 750 131 3300 4300
ACS 1043-A2-H 710 950 ACS 1043-A2-H 850 149 3300 4300
ACS 1043-A2-J 800 1070 ACS 1043-A2-J 950 166 3300 4300
ACS 1043-A2-K 900 1210 ACS 1043-A2-K 1100 192 3300 4300
ACS 1043-A2-L 1000 1340 ACS 1043-A2-L 1200 210 3300 5100
ACS 1043-A3-M 1120 1500 ACS 1043-A3-M 1350 236 3300 5100
ACS 1043-A3-N 1250 1680 ACS 1043-A3-N 1500 262 3300 5100
ACS 1043-A3-P 1400 1880 ACS 1043-A3-P 1700 297 3300 5500
ACS 1043-A3-Q 1500 2010 ACS 1043-A3-Q 1900 332 3300 5500

Общие технические данные серии ACS 1043

Параметр Значение
Номинальное выходное напряжение 3,3 кВ
Входное напряжение 4,16–7,2 кВ, 60 Гц / 6,0–6,6 кВ, 50 Гц (по заказу — до 11 кВ)
Тип инвертора Трёхуровневый инвертор напряжения (VSI) на IGCT
Входной выпрямитель 24-пульсный (стандартное исполнение)
Диапазон выходной частоты 0 до ±66 Гц (±82,5 Гц по спецзапросу)
КПД преобразователя Обычно > 96% (вместе со встроенным трансформатором)
Входной коэффициент мощности Для основной гармоники: > 0,97; Общий: > 0,96
Перегрузочная способность 10% кратковременная перегрузка в течение 1 минуты каждые 10 минут
Температура окружающей среды От +1 до +40 °C (более высокая — со снижением характеристик)
Степени защиты корпуса IP21, IP42
Вспомогательное напряжение 400 В перем. тока ±10%, 50/60 Гц; 480 В перем. тока ±10%, 60 Гц; 575 В перем. тока ±10%, 60 Гц, 3 фазы

Габаритные размеры шкафов

Типоразмер Высота шкафа Глубина шкафа
A1 2050 мм (6 футов 7 дюймов) без вентиляторов охлаждения 1121 мм (3 фута 8 дюймов)
2517 мм (8 футов 3 дюйма) с вентиляторами охлаждения
2617 мм (8 футов 6 дюймов), включая кожух резервного вентилятора и/или IP 42
A2/A3 2150 мм (7 футов 1 дюйм) без вентиляторов охлаждения 1121 мм (3 фута 8 дюймов)
2562 мм (8 футов 4 дюйма) с вентиляторами охлаждения
2662 мм (8 футов 7 дюймов), включая кожух резервного вентилятора и/или IP 42
