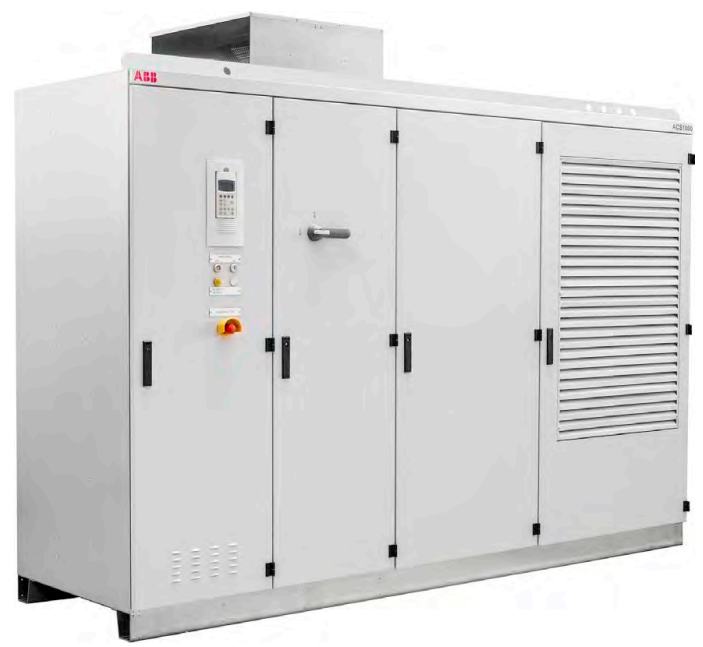

ABB ACS 1014-W2-S Преобразователь частоты высоковольтный с внешним трансформатором, с водяным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746262
edit

Серия ACS 1014 — это высоковольтные преобразователи частоты семейства ACS 1000 с внешним входным трансформатором, предназначенные для управления асинхронными электродвигателями с напряжением 4,0 кВ (4 кВ). Данная серия включает исполнения как с воздушным (A1, A2, A3), так и с водяным охлаждением (W1, W2, W3). Внешний трансформатор устанавливается вне электротехнического помещения, что снижает требования к кондиционированию и позволяет рассеивать потери трансформатора за пределами помещения.

Производство: Швейцария

Характеристики ACS 1014-W2-S

Общие характеристики серии ACS 1014

Параметр Значение
Напряжение питания двигателя 4,0 кВ (4 кВ) / 4,16 кВ по запросу
Тип трансформатора Внешний (устанавливается вне помещения)
Тип инвертора Трёхуровневый инвертор напряжения (VSI) на быстродействующих силовых полупроводниковых приборах IGCT
Диапазон выходной частоты От 0 до ±66 Гц (±82,5 Гц по специальному запросу)
КПД преобразователя Обычно > 98%
Входной коэффициент мощности Для основной гармоники: > 0,97; Общий: > 0,96
Входной мост (стандарт) 12-импульсный выпрямитель
Входной мост (опция) 24-импульсный выпрямитель
Степень защиты корпуса (воздушное охлаждение) IP21, IP22, IP31, IP32, IP42
Степень защиты корпуса (водяное охлаждение) IP31, IP54
Температура окружающей среды От +1 до +40 °C (более высокая — со снижением характеристик)

Модели ACS 1014 с ВОЗДУШНЫМ охлаждением (A1, A2, A3)

Модель Мощность на валу двигателя Типовой код Мощность преобразователя Ток* Длина Вес***
кВт л.с. кВА А мм кг
ACS 1014-A1-A 300 400 ACS 1014-A1-A 400 58 3000 1600
ACS 1014-A1-B 340 450 ACS 1014-A1-B 400 58 3000 1600
ACS 1014-A1-C 370 500 ACS 1014-A1-C 450 65 3000 1600
ACS 1014-A1-D 450 600 ACS 1014-A1-D 550 79 3000 1600
ACS 1014-A1-E 520 700 ACS 1014-A1-E 650 94 3000 1600
ACS 1014-A1-F 600 800 ACS 1014-A1-F 750 108 3000 1600
ACS 1014-A1-G 670 900 ACS 1014-A1-G 800 115 3000 1600
ACS 1014-A1-H 750 1000 ACS 1014-A1-H 900 130 3000 1600
ACS 1014-A2-J 930 1250 ACS 1014-A2-J 1150 166 3000 1750
ACS 1014-A2-K 1120 1500 ACS 1014-A2-K 1350 195 3000 1750
ACS 1014-A3-L 1300 1750 ACS 1014-A3-L 1550 224 3000 2000
ACS 1014-A3-M 1490 2000 ACS 1014-A3-M 1800 260 3000 2000
ACS 1014-A3-N 1680 2250 ACS 1014-A3-N 2000 289 3000 2000
ACS 1014-A3-P 1860 2500 ACS 1014-A3-P 2300 330 3000 2000

Модели ACS 1014 с ВОДЯНЫМ охлаждением (W1, W2, W3)

Модель Мощность на валу двигателя Типовой код Мощность преобразователя Ток* Длина Вес***
кВт л.с. кВА А мм кг
ACS 1014-W1-P 1860 2500 ACS 1014-W1-P 2300 332 4200 3300
ACS 1014-W1-Q 2240 3000 ACS 1014-W1-Q 2700 390 4200 3300
ACS 1014-W2-R 2610 3500 ACS 1014-W2-R 3100 447 4700 3680
ACS 1014-W2-S 2980 4000 ACS 1014-W2-S 3600 520 4700 3680
ACS 1014-W2-T 3360 4500 ACS 1014-W2-T 4000 577 4700 3680
ACS 1014-W2-U 3730 5000 ACS 1014-W2-U 4500 650 4700 3680
ACS 1014-W3-V 4100 5500 ACS 1014-W3-V 4900 707 4700 3680
ACS 1014-W3-W 4470 6000 ACS 1014-W3-W 5300 765 4700 3680
ACS 1014-W3-X 5250**** 7035 ACS 1014-W3-X 6090 879 4700 3680

Габаритные размеры шкафов ACS 1014

Исполнение Высота шкафа Глубина шкафа
С воздушным охлаждением 2005 мм (6 футов 6 дюймов) 900 мм (3 фута)
2070 мм (6 футов 8 дюймов), включая подъёмные проушины
2285 мм (7 футов 6 дюймов), включая кожух вытяжки воздуха
С водяным охлаждением 2020 мм (6 футов 6 дюймов) 900 мм (3 фута)
2070 мм (6 футов 8 дюймов), включая подъёмные проушины
