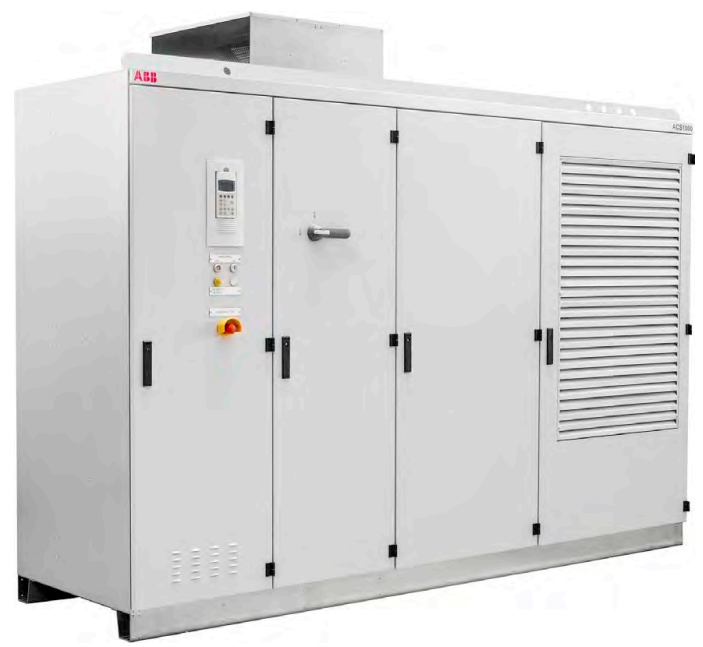

ABB ACS 1013-W1-T Преобразователь частоты высоковольтный с внешним трансформатором, с водяным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746227
edit

ACS 1013 — это часть семейства высоковольтных частотно-регулируемых приводов ACS 1000 с внешним входным трансформатором и номинальным выходным напряжением 3,3 кВ.

Ключевые особенности серии:

  • Трёхуровневый инвертор напряжения (VSI) на быстродействующих силовых полупроводниковых приборах IGCT
  • Выходной синусный фильтр для получения синусоидального тока и напряжения
  • Прямое управление моментом (DTC) — Direct Torque Control
  • Возможность работы со стандартными асинхронными двигателями без снижения мощности
  • Отсутствие ограничений по длине кабелей двигателя
  • Степени защиты: IP21, IP22, IP31, IP32, IP42 (воздушное охлаждение); IP31, IP54 (водяное охлаждение)
Производство: Швейцария

Характеристики ACS 1013-W1-T

Технические характеристики ACS 1013 с воздушным охлаждением (3,3 кВ)

Модель Мощность на валу двигателя Код типа Мощность привода Ток Длина Вес
кВт л.с. кВА А мм кг
ACS 1013-A1-A 315 420 ACS 1013-A1-A 400 70 3000 1600
ACS 1013-A1-B 355 480 ACS 1013-A1-B 450 79 3000 1600
ACS 1013-A1-C 400 540 ACS 1013-A1-C 500 87 3000 1600
ACS 1013-A1-D 450 600 ACS 1013-A1-D 550 96 3000 1600
ACS 1013-A1-E 500 670 ACS 1013-A1-E 600 105 3000 1600
ACS 1013-A1-F 560 750 ACS 1013-A1-F 700 122 3000 1600
ACS 1013-A1-G 630 840 ACS 1013-A1-G 750 131 3000 1600
ACS 1013-A1-H 710 950 ACS 1013-A1-H 850 149 3000 1600
ACS 1013-A2-J 800 1070 ACS 1013-A2-J 950 166 3000 1750
ACS 1013-A2-K 900 1210 ACS 1013-A2-K 1100 192 3000 1750
ACS 1013-A2-L 1000 1340 ACS 1013-A2-L 1200 210 3000 1750
ACS 1013-A2-M 1120 1500 ACS 1013-A2-M 1350 236 3000 1750
ACS 1013-A2-N 1250 1680 ACS 1013-A2-N 1500 262 3000 1750
ACS 1013-A2-P 1400 1880 ACS 1013-A2-P 1700 297 3000 1750
ACS 1013-A3-Q 1600 2150 ACS 1013-A3-Q 1900 332 3000 2000
ACS 1013-A3-R 1800 2410 ACS 1013-A3-R 2150 376 3000 2000
ACS 1013-A3-S 2000 2680 ACS 1013-A3-S 2400 420 3000 2000

Технические характеристики ACS 1013 с водяным охлаждением (3,3 кВ)

Модель Мощность на валу двигателя Код типа Мощность привода Ток Длина Вес
кВт л.с. кВА А мм кг
ACS 1013-W1-S 2000 2680 ACS 1013-W1-S 2400 420 4200 3300
ACS 1013-W1-T 2250 3020 ACS 1013-W1-T 2700 472 4200 3300
ACS 1013-W1-U 2500 3350 ACS 1013-W1-U 3000 525 4200 3300
ACS 1013-W2-V 2800 3750 ACS 1013-W2-V 3350 586 4700 3680
ACS 1013-W2-W 3150 4220 ACS 1013-W2-W 3750 656 4700 3680
ACS 1013-W2-X 3550 4760 ACS 1013-W2-X 4250 744 4700 3680
ACS 1013-W3-Y 4000 5360 ACS 1013-W3-Y 4750 831 4700 3680
ACS 1013-W3-Z 4500 6030 ACS 1013-W3-Z 5350 936 4700 3680
ACS 1013-W3-1 5000 6710 ACS 1013-W3-1 5950 1041 4700 3680

Общие технические данные серии ACS 1013

Параметр Значение
Номинальное выходное напряжение 3,3 кВ
Тип инвертора Трёхуровневый инвертор напряжения (VSI) на IGCT
Диапазон выходной частоты 0 до ±66 Гц (±82,5 Гц по спецзапросу)
КПД преобразователя Обычно > 98%
Входной коэффициент мощности Для основной гармоники: > 0,97; Общий: > 0,96
Перегрузочная способность 10% кратковременная перегрузка в течение 1 минуты каждые 10 минут
Температура окружающей среды От +1 до +40 °C (более высокая — со снижением характеристик)
Вспомогательное напряжение 400 В перем. тока ±10%, 50/60 Гц; 480 В перем. тока ±10%, 60 Гц; 575 В перем. тока ±10%, 60 Гц, 3 фазы
Габариты (воздушное охлаждение) Высота: 2005 мм; Глубина: 900 мм
Габариты (водяное охлаждение) Высота: 2020 мм; Глубина: 900 мм
