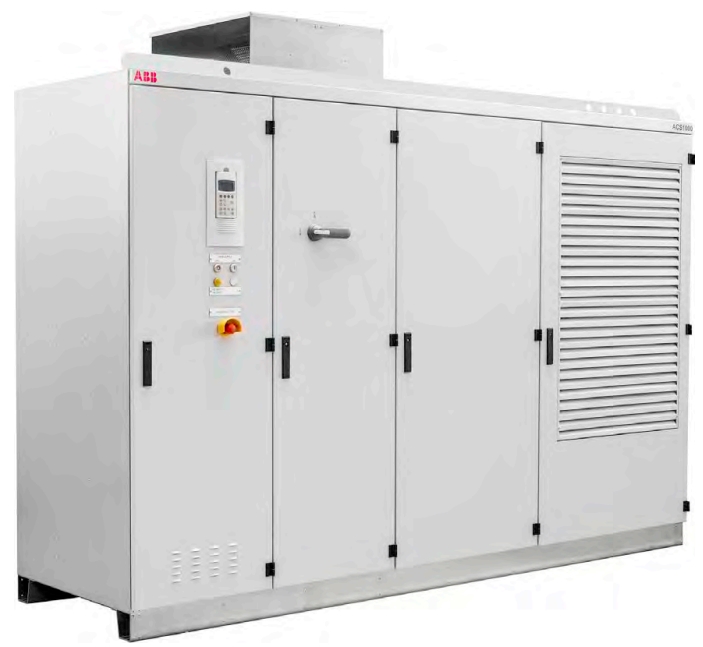

ABB ACS 1012-A1-F Преобразователь частоты высоковольтный с внешним трансформатором, с воздушным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746192
edit

Серия ACS 1012 — это высоковольтные преобразователи частоты семейства ACS 1000 с внешним входным трансформатором и воздушным охлаждением, предназначенные для управления асинхронными электродвигателями с напряжением 2,3 кВ. Данная серия относится к категории приводов переменного тока среднего напряжения (2,3 кВ) и является частью модульной линейки ACS 1000, где внешний трансформатор устанавливается вне электротехнического помещения, что снижает требования к кондиционированию и позволяет рассеивать потери трансформатора за пределами помещения.

Производство: Швейцария

Характеристики ACS 1012-A1-F

Общие характеристики серии ACS 1012

Параметр Значение
Напряжение питания двигателя 2,3 кВ
Тип охлаждения Воздушное
Тип трансформатора Внешний (устанавливается вне помещения)
Тип инвертора Трёхуровневый инвертор напряжения (VSI) на быстродействующих силовых полупроводниковых приборах IGCT
Диапазон выходной частоты От 0 до ±66 Гц (±82,5 Гц по специальному запросу)
КПД преобразователя Обычно > 98%
Входной коэффициент мощности Для основной гармоники: > 0,97; Общий: > 0,96
Входной мост (стандарт) 12-импульсный выпрямитель
Входной мост (опция) 24-импульсный выпрямитель
Степень защиты корпуса IP21, IP22, IP31, IP32, IP42
Температура окружающей среды От +1 до +40 °C (более высокая — со снижением характеристик)

Индивидуальные характеристики моделей ACS 1012

Модель Мощность на валу двигателя Типовой код Мощность преобразователя Ток* Длина Вес***
кВт л.с. кВА А мм кг
ACS 1012-A1-A 300 400 ACS 1012-A1-A 400 100 3000 1600
ACS 1012-A1-B 340 450 ACS 1012-A1-B 400 100 3000 1600
ACS 1012-A1-C 370 500 ACS 1012-A1-C 450 113 3000 1600
ACS 1012-A1-D 450 600 ACS 1012-A1-D 550 138 3000 1600
ACS 1012-A1-E 520 700 ACS 1012-A1-E 650 163 3000 1600
ACS 1012-A1-F 600 800 ACS 1012-A1-F 750 188 3000 1600
ACS 1012-A1-G 670 900 ACS 1012-A1-G 800 201 3000 1600
ACS 1012-A1-H 750 1000 ACS 1012-A1-H 900 226 3000 1600
ACS 1012-A2-J 930 1250 ACS 1012-A2-J 1150 289 3000 1750
ACS 1012-A2-K 1120 1500 ACS 1012-A2-K 1350 339 3000 1750
ACS 1012-A3-L 1300 1750 ACS 1012-A3-L 1550 389 3000 2000
ACS 1012-A3-M 1490 2000 ACS 1012-A3-M 1800 452 3000 2000
ACS 1012-A3-N 1680 2250 ACS 1012-A3-N 2000 502 3000 2000

Габаритные размеры шкафов ACS 1012

Типоразмер Высота шкафа Глубина шкафа
Типоразмер A1 (модели A1-A ÷ A1-H) 2005 мм (6 футов 6 дюймов) 900 мм (3 фута)
2070 мм (6 футов 8 дюймов), включая подъёмные проушины
2285 мм (7 футов 6 дюймов), включая кожух вытяжки воздуха
Типоразмер A2/A3 (модели A2-J, A2-K, A3-L, A3-M, A3-N) 2005 мм (6 футов 6 дюймов) 900 мм (3 фута)
2070 мм (6 футов 8 дюймов), включая подъёмные проушины
2285 мм (7 футов 6 дюймов), включая кожух вытяжки воздуха
