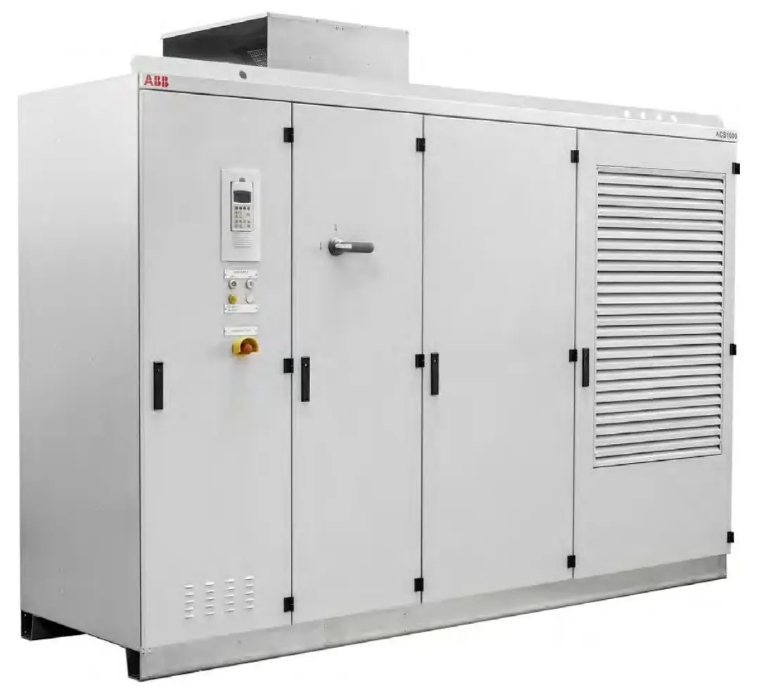

ABB ACS1000-033-A02C-Ex-010 Преобразователь частоты высоковольтный c внешним трансформатором

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01746091
edit

ACS1000 — это семейство промышленных преобразователей частоты среднего напряжения (2,3–4,16 кВ) мощностью 315–5000 кВт. Предназначены для управления асинхронными двигателями в различных отраслях: горнодобывающая промышленность, цемент, энергетика, химия, нефтегаз, водоснабжение, морские приложения, пищевая промышленность.

Ключевые особенности:

  • Трёхуровневая инверторная топология на базе полупроводниковых приборов IGCT (Integrated Gate Commutated Thyristor)
  • Прямое управление моментом (DTC — Direct Torque Control) для точного управления процессом
  • Интегрированный выходной синусоидальный фильтр для защиты двигателя
  • Безопасность персонала: дугоустойчивый корпус, соответствие требованиям IAC
  • Возможность работы с внешним или встроенным входным трансформатором
  • Воздушное или жидкостное охлаждение
Производство: Швейцария

Характеристики ACS1000-033-A02C-Ex-010

Расшифровка кода типа

Позиция Обозначение Значение
ACS1000 — Серия преобразователя
-023/-033/-040 Напряжение 2,3 кВ / 3,3 кВ / 4,0–4,16 кВ
-A01A...A03D Размер/мощность От меньшей к большей (A01–A03)
-Ex Внешний трансформатор External transformer
-J4 Встроенный трансформатор Integrated transformer
-W01A...W03C Жидкостное охлаждение Liquid-cooled версии
-010 Модификация Стандартная

СЕРИЯ ACS1000-023 (2,3 кВ) — ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВНЕШНИЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-023-A01A-Ex-010 300 400 94 400 3000 1600
ACS1000-023-A01B-Ex-010 340 450 100 400 3000 1600
ACS1000-023-A01C-Ex-010 370 500 113 450 3000 1600
ACS1000-023-A01D-Ex-010 450 600 138 550 3000 1600
ACS1000-023-A01E-Ex-010 520 700 163 650 3000 1600
ACS1000-023-A01F-Ex-010 600 800 188 750 3000 1600
ACS1000-023-A01G-Ex-010 670 900 201 800 3000 1600
ACS1000-023-A01H-Ex-010 750 1000 226 900 3000 1600
ACS1000-023-A02A-Ex-010 930 1250 289 1150 3000 1750
ACS1000-023-A02B-Ex-010 1120 1500 339 1350 3000 1750
ACS1000-023-A03A-Ex-010 1300 1750 389 1550 3000 2000
ACS1000-023-A03B-Ex-010 1490 2000 452 1800 3000 2000
ACS1000-023-A03C-Ex-010 1680 2250 502 2000 3000 2000

СЕРИЯ ACS1000-033 (3,3 кВ) — ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВНЕШНИЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-033-A01A-Ex-010 315 420 70 400 3000 1600
ACS1000-033-A01B-Ex-010 355 480 79 450 3000 1600
ACS1000-033-A01C-Ex-010 400 540 87 500 3000 1600
ACS1000-033-A01D-Ex-010 450 600 96 550 3000 1600
ACS1000-033-A01E-Ex-010 500 670 105 600 3000 1600
ACS1000-033-A01F-Ex-010 560 750 122 700 3000 1600
ACS1000-033-A01G-Ex-010 630 840 131 750 3000 1600
ACS1000-033-A01H-Ex-010 710 950 149 850 3000 1600
ACS1000-033-A02A-Ex-010 800 1070 166 950 3000 1750
ACS1000-033-A02B-Ex-010 900 1210 192 1100 3000 1750
ACS1000-033-A02C-Ex-010 1000 1340 210 1200 3000 1750
ACS1000-033-A02D-Ex-010 1120 1500 236 1350 3000 1750
ACS1000-033-A02E-Ex-010 1250 1680 262 1500 3000 1750
ACS1000-033-A02F-Ex-010 1400 1880 297 1700 3000 1750
ACS1000-033-A03A-Ex-010 1600 2150 332 1900 3000 2000
ACS1000-033-A03B-Ex-010 1800 2410 376 2150 3000 2000
ACS1000-033-A03C-Ex-010 2000 2680 420 2400 3000 2000

СЕРИЯ ACS1000-033 (3,3 кВ) — ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВСТРОЕННЫЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-033-A01A-J4-010 315 420 70 400 3300 3900
ACS1000-033-A01B-J4-010 355 480 79 450 3300 3900
ACS1000-033-A01C-J4-010 400 540 87 500 3300 3900
ACS1000-033-A01D-J4-010 450 600 96 550 3300 3900
ACS1000-033-A01E-J4-010 500 670 105 600 3300 3900
ACS1000-033-A01F-J4-010 560 750 122 700 3300 4300
ACS1000-033-A02A-J4-010 630 840 131 750 3300 4300
ACS1000-033-A02B-J4-010 710 950 149 850 3300 4300
ACS1000-033-A02C-J4-010 800 1070 166 950 3300 4300
ACS1000-033-A02D-J4-010 900 1210 192 1100 3300 4300
ACS1000-033-A02E-J4-010 1000 1340 210 1200 3300 5100
ACS1000-033-A03A-J4-010 1120 1500 236 1350 3300 5100
ACS1000-033-A03B-J4-010 1250 1680 262 1500 3300 5100
ACS1000-033-A03C-J4-010 1400 1880 297 1700 3300 5500
ACS1000-033-A03D-J4-010 1500 2010 332 1900 3300 5500

СЕРИЯ ACS1000-033 (3,3 кВ) — ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ, ВНЕШНИЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-033-W01A-Ex-010 2000 2680 420 2400 4200 3300
ACS1000-033-W01B-Ex-010 2250 3020 472 2700 4200 3300
ACS1000-033-W01C-Ex-010 2500 3350 525 3000 4200 3300
ACS1000-033-W02A-Ex-010 2800 3750 586 3350 4700 3680
ACS1000-033-W02B-Ex-010 3150 4220 656 3750 4700 3680
ACS1000-033-W02C-Ex-010 3550 4760 744 4250 4700 3680
ACS1000-033-W03A-Ex-010 4000 5360 831 4750 4700 3680
ACS1000-033-W03B-Ex-010 4500 6030 936 5350 4700 3680
ACS1000-033-W03C-Ex-010 5000 6710 1041 5950 4700 3680

СЕРИЯ ACS1000-040 (4,0/4,16 кВ) — ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВНЕШНИЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-040-A01A-Ex-010 300 400 52 400 3000 1600
ACS1000-040-A01B-Ex-010 340 450 58 400 3000 1600
ACS1000-040-A01C-Ex-010 370 500 65 450 3000 1600
ACS1000-040-A01D-Ex-010 450 600 79 550 3000 1600
ACS1000-040-A01E-Ex-010 520 700 94 650 3000 1600
ACS1000-040-A01F-Ex-010 600 800 108 750 3000 1600
ACS1000-040-A01G-Ex-010 670 900 115 800 3000 1600
ACS1000-040-A01H-Ex-010 750 1000 130 900 3000 1600
ACS1000-040-A02A-Ex-010 930 1250 166 1150 3000 1750
ACS1000-040-A02B-Ex-010 1120 1500 195 1350 3000 1750
ACS1000-040-A03A-Ex-010 1300 1750 224 1550 3000 2000
ACS1000-040-A03B-Ex-010 1490 2000 260 1800 3000 2000
ACS1000-040-A03C-Ex-010 1680 2250 289 2000 3000 2000
ACS1000-040-A03D-Ex-010 1860 2500 330 2300 3000 2000

СЕРИЯ ACS1000-040 (4,0/4,16 кВ) — ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВСТРОЕННЫЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-040-A01A-J4-010 300 400 52 400 3300 4000
ACS1000-040-A01B-J4-010 340 450 58 400 3300 4000
ACS1000-040-A01C-J4-010 370 500 65 450 3300 4000
ACS1000-040-A01D-J4-010 450 600 79 550 3300 4000
ACS1000-040-A01E-J4-010 520 700 94 650 3300 4000
ACS1000-040-A01F-J4-010 600 800 108 750 3300 4000
ACS1000-040-A01G-J4-010 670 900 115 800 3300 4000
ACS1000-040-A01H-J4-010 750 1000 130 900 3300 4000
ACS1000-040-A02A-J4-010 930 1250 166 1150 3300 4900
ACS1000-040-A02B-J4-010 1120 1500 195 1350 3300 4900
ACS1000-040-A03A-J4-010 1300 1750 224 1550 3300 5600
ACS1000-040-A03B-J4-010 1490 2000 260 1800 3300 5600
ACS1000-040-A03C-J4-010 1680 2250 289 2000 3300 5600
ACS1000-040-A03D-J4-010 2010 2700 347 2330 3300 5600

СЕРИЯ ACS1000-040 (4,0/4,16 кВ) — ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ, ВНЕШНИЙ ТРАНСФОРМАТОР

Модель Мощность двигателя Ток двигателя Мощность ПЧ Длина Масса
кВт л.с. А кВА мм кг
ACS1000-040-W01A-Ex-010 1860 2500 332 2300 4200 3300
ACS1000-040-W01B-Ex-010 2240 3000 390 2700 4200 3300
ACS1000-040-W02A-Ex-010 2610 3500 447 3100 4700 3680
ACS1000-040-W02B-Ex-010 2980 4000 520 3600 4700 3680
ACS1000-040-W02C-Ex-010 3360 4500 577 4000 4700 3680
ACS1000-040-W02D-Ex-010 3730 5000 650 4500 4700 3680
ACS1000-040-W03A-Ex-010 4100 5500 707 4900 4700 3680
ACS1000-040-W03B-Ex-010 4470 6000 765 5300 4700 3680
ACS1000-040-W03C-Ex-010 5250 7035 879 6090 4700 3680

Общие технические характеристики серии ACS1000

Параметр Значение
Входные параметры
Конфигурация входа 12- или 24-пульсный диодный выпрямитель
Входное напряжение (внешний трансформатор) 1,3 кВ; 1,9 кВ; 2,3 кВ (на входе ПЧ)
Входное напряжение (встроенный трансформатор) 2,3 кВ; 3,3 кВ; 4,16 кВ; 6–6,9 кВ; 10–11 кВ; 13,8 кВ
Допустимое отклонение напряжения ±10%
Входная частота 50/60 Гц
Допустимое отклонение частоты <5%
Коэффициент мощности на входе >0,95
Входные гармоники Соответствие IEC 61000-2-4 и IEEE 519
Выходные параметры
Выходная мощность 315–5000 кВт
Выходное напряжение 2,3 кВ; 3,3 кВ; 4,0 кВ; 4,16 кВ
Выходная частота 0–82,5 Гц (выше по запросу)
Тип двигателя Асинхронный
КПД преобразователя >98% (внешний трансформатор), >96% (встроенный)
Гармоники тока двигателя <2% THDi
Механические характеристики
Степень защиты (воздушное охлаждение) Стандарт IP21, опционально IP22, IP32, IP42
Степень защиты (жидкостное охлаждение) Стандарт IP31, опционально IP42, IP54
Ввод кабелей Верх/низ
Условия окружающей среды
Высота над уровнем моря 5500 м (воздушное), 4000 м (жидкостное)
Температура окружающего воздуха (воздушное) 0…+40°С (с понижением выше/ниже)
Температура окружающего воздуха (жидкостное) +1…+50°С (с понижением выше/ниже)
Температура охлаждающей жидкости +4…+27°С (с понижением выше/ниже)
Уровень шума <75 дБ(А) — воздушное, внешний трансформатор
<80 дБ(А) — воздушное, встроенный трансформатор
<70 дБ(А) — жидкостное
Стандарты EN, IEC, CE, опционально UL, все основные морские стандарты
