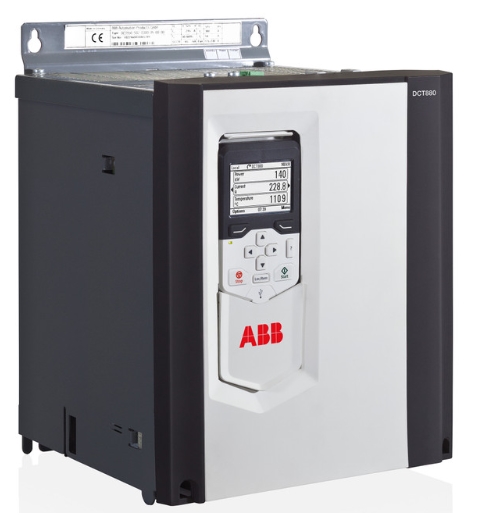

ABB DCT880-W03-0055-05 Регулятор мощности тиристорный

Цена: 279 094,03 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01745726
edit

DCT880-W03 — это тиристорный регулятор мощности (thyristor power controller) с трёхфазной схемой управления (3-leg anti-parallel circuit) для систем привода постоянного тока и промышленных нагревательных процессов.

Основные характеристики серии:

  • Тип схемы: 3-фазная (3 ноги) антипараллельная схема (W03)
  • Диапазон токов: от 20 А до 4200 А (номинальный ток на ногу)
  • Диапазон напряжений: 110…990 В AC
  • Степень защиты: IP00 (IEC), Open Type (UL)
  • Частота сети: 50/60 Гц ±5%
  • Режимы управления: фазовое управление (phase angle), полноволновое (full-wave burst), полуволновое (half-wave), U, U², I, I², P
  • Конфигурации нагрузки: звезда (3S, 4S), треугольник (3D, 6D), мультитап, трансформаторная нагрузка, 3×однофазная
  • Типы нагрузок: резистивные, инфракрасные (IR), ультрафиолетовые (UV), MoSi2, SiC

Расшифровка кода типа

DCT880-W03-XXXX-YY

  • W03 — 3-фазная схема (3 ноги)
  • XXXX — номинальный ток на ногу (А)
  • YY — класс напряжения:
    • 04 — 110…415 В AC (IEC) / 400 В AC (UL)
    • 05 — 110…525 В AC (IEC) / 525 В AC (UL)
    • 07 — 315…690 В AC (IEC) / 600 В AC (UL)
Производство: Швейцария

Характеристики DCT880-W03-0055-05

Группа T1 (20–125 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-0020-04 20 А 110–415 В T1 370.5×270×216 мм 11 кг 13 кВт 17 кВт Нет 0.08 кВт
DCT880-W03-0020-05 20 А 110–525 В T1 370.5×270×216 мм 11 кг 13 кВт 17 кВт Нет 0.08 кВт
DCT880-W03-0035-04 35 А 110–415 В T1 370.5×270×216 мм 11 кг 24 кВт 30 кВт Нет 0.14 кВт
DCT880-W03-0035-05 35 А 110–525 В T1 370.5×270×216 мм 11 кг 24 кВт 30 кВт Нет 0.14 кВт
DCT880-W03-0035-07 35 А 315–690 В T1 370.5×270×216 мм 11 кг 42 кВт — Внутр. 170 м³/ч 0.12 кВт
DCT880-W03-0055-04 55 А 110–415 В T1 370.5×270×216 мм 11 кг 38 кВт 47 кВт Внутр. 170 м³/ч 0.24 кВт
DCT880-W03-0055-05 55 А 110–525 В T1 370.5×270×216 мм 11 кг 38 кВт 47 кВт Внутр. 170 м³/ч 0.24 кВт
DCT880-W03-0080-04 80 А 110–415 В T1 370.5×270×216 мм 11 кг 55 кВт 69 кВт Внутр. 170 м³/ч 0.32 кВт
DCT880-W03-0080-05 80 А 110–525 В T1 370.5×270×216 мм 11 кг 55 кВт 69 кВт Внутр. 170 м³/ч 0.32 кВт
DCT880-W03-0080-07 80 А 315–690 В T1 370.5×270×216 мм 11 кг 95 кВт — Внутр. 170 м³/ч 0.28 кВт
DCT880-W03-0100-04 100 А 110–415 В T1 370.5×270×216 мм 11 кг 69 кВт 86 кВт Внутр. 170 м³/ч 0.36 кВт
DCT880-W03-0100-05 100 А 110–525 В T1 370.5×270×216 мм 11 кг 69 кВт 86 кВт Внутр. 170 м³/ч 0.36 кВт
DCT880-W03-0100-07 100 А 315–690 В T1 370.5×270×216 мм 11 кг 120 кВт — Внутр. 170 м³/ч 0.37 кВт
DCT880-W03-0125-04 125 А 110–415 В T1 370.5×270×216 мм 11 кг 86 кВт 108 кВт Внутр. 170 м³/ч 0.45 кВт
DCT880-W03-0125-05 125 А 110–525 В T1 370.5×270×216 мм 11 кг 86 кВт 108 кВт Внутр. 170 м³/ч 0.45 кВт

Группа T2 (160–245 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-0160-04 160 А 110–415 В T2 370.5×270×269 мм 16 кг 110 кВт 138 кВт Внутр. 170 м³/ч 0.61 кВт
DCT880-W03-0160-05 160 А 110–525 В T2 370.5×270×269 мм 16 кг 110 кВт 138 кВт Внутр. 170 м³/ч 0.61 кВт
DCT880-W03-0160-07 160 А 315–690 В T2 370.5×270×269 мм 16 кг 191 кВт — Внутр. 170 м³/ч 0.48 кВт
DCT880-W03-0200-04 200 А 110–415 В T2 370.5×270×269 мм 16 кг 138 кВт 173 кВт Внутр. 170 м³/ч 0.66 кВт
DCT880-W03-0200-05 200 А 110–525 В T2 370.5×270×269 мм 16 кг 138 кВт 173 кВт Внутр. 170 м³/ч 0.66 кВт
DCT880-W03-0245-04 245 А 110–415 В T2 370.5×270×269 мм 16 кг 169 кВт 212 кВт Внутр. 170 м³/ч 0.73 кВт
DCT880-W03-0245-05 245 А 110–525 В T2 370.5×270×269 мм 16 кг 169 кВт 212 кВт Внутр. 170 м³/ч 0.73 кВт

Группа T3 (325–420 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-0325-05 325 А 110–525 В T3 466×270×313 мм 25 кг 225 кВт 281 кВт Внутр. 170 м³/ч 0.93 кВт
DCT880-W03-0360-04 360 А 110–415 В T3 466×270×313 мм 25 кг 249 кВт 311 кВт Внутр. 170 м³/ч 1.06 кВт
DCT880-W03-0360-05 360 А 110–525 В T3 466×270×313 мм 25 кг 249 кВт 311 кВт Внутр. 170 м³/ч 1.06 кВт
DCT880-W03-0360-07 360 А 315–690 В T3 466×270×313 мм 25 кг 430 кВт — Внутр. 170 м³/ч 1.09 кВт
DCT880-W03-0420-04 420 А 110–415 В T3 466×270×313 мм 25 кг 291 кВт 368 кВт 230 В AC, 255 м³/ч 1.28 кВт
DCT880-W03-0420-05 420 А 110–525 В T3 466×270×313 мм 25 кг 291 кВт 368 кВт 230 В AC, 255 м³/ч 1.28 кВт

Группа T4 (550–740 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-0550-04 550 А 110–415 В T4 669×270×352 мм 38 кг 381 кВт 476 кВт 230 В AC, 390 м³/ч 1.53 кВт
DCT880-W03-0550-05 550 А 110–525 В T4 669×270×352 мм 38 кг 381 кВт 476 кВт 230 В AC, 390 м³/ч 1.53 кВт
DCT880-W03-0630-07 630 А 315–690 В T4 669×270×352 мм 38 кг 753 кВт — 230 В AC, 390 м³/ч 1.70 кВт
DCT880-W03-0675-04 675 А 110–415 В T4 669×270×352 мм 38 кг 467 кВт 584 кВт 230 В AC, 390 м³/ч 1.94 кВт
DCT880-W03-0675-05 675 А 110–525 В T4 669×270×352 мм 38 кг 467 кВт 584 кВт 230 В AC, 390 м³/ч 1.94 кВт
DCT880-W03-0740-04 740 А 110–415 В T4 669×270×352 мм 38 кг 512 кВт 640 кВт 230 В AC, 425 м³/ч 2.17 кВт
DCT880-W03-0740-05 740 А 110–525 В T4 669×270×352 мм 38 кг 512 кВт 640 кВт 230 В AC, 425 м³/ч 2.17 кВт

Группа T5 (890 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-0890-04 890 А 110–415 В T5 771×270×368 мм 60 кг 616 кВт 770 кВт 230 В AC, 918 м³/ч 2.86 кВт
DCT880-W03-0890-05 890 А 110–525 В T5 771×270×368 мм 60 кг 616 кВт 770 кВт 230 В AC, 918 м³/ч 2.86 кВт
DCT880-W03-0890-07 890 А 315–690 В T5 771×270×368 мм 60 кг 1064 кВт — 230 В AC, 918 м³/ч 2.86 кВт

Группа T6 (1300–1750 А)

Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
DCT880-W03-1300-04 1300 А 110–415 В T6 1200×468×431 мм 125 кг 900 кВт 1125 кВт 230 В AC, 1000 м³/ч 4.73 кВт
DCT880-W03-1300-05 1300 А 110–525 В T6 1200×468×431 мм 125 кг 900 кВт 1125 кВт 230 В AC, 1000 м³/ч 4.73 кВт
DCT880-W03-1300-07 1300 А 315–690 В T6 1200×468×431 мм 125 кг 1553 кВт — 230 В AC, 1000 м³/ч 5.00 кВт
DCT880-W03-1750-04 1750 А 110–415 В T6 1200×468×431 мм 125 кг 1212 кВт 1515 кВт 400 В AC 3ф, 1600 м³/ч 6.16 кВт
DCT880-W03-1750-05 1750 А 110–525 В T6 1200×468×431 мм 125 кг 1212 кВт 1515 кВт 400 В AC 3ф, 1600 м³/ч 6.16 кВт
DCT880-W03-1750-07 1750 А 315–690 В T6 1200×468×431 мм 125 кг 2091 кВт — 400 В AC 3ф, 1600 м³/ч 6.16 кВт

Общие технические параметры серии

Параметр Значение
Степень защиты IP00 (IEC), Open Type (UL)
Класс защиты I (IEC 61800-5-1)
Категория перенапряжения III (IEC 60664-1)
Рабочая температура 0…+40°C (номинальный ток); +30…+55°C (с дератированием)
Температура хранения -40…+55°C
Влажность 5–95% (без конденсации при +5…+40°C)
Высота над уровнем моря <1000 м — 100% нагрузка; >1000 м — дератирование
Частота сети 50/60 Гц ±5%
Отклонение напряжения IEC: -10%/+15% постоянно; ±20% кратковременно
Цвет корпуса RAL 7012 (основа), RAL 9017/9002 (крышка)
Срок службы (MTBF) T1–T5: 34.5 лет; T6: 31.0 лет
Время ремонта (MTTR) T1–T5: 1.5 ч; T6: 2.0 ч
Сертификаты CE, UL 508:2018, CSA 22.2 No.14-2018, UKCA, EAC, RoHS
EMC EN 60947-4-3:2014
Короткое замыкание до 65 кА (T1–T5); до 100 кА (T6) при 690 В
