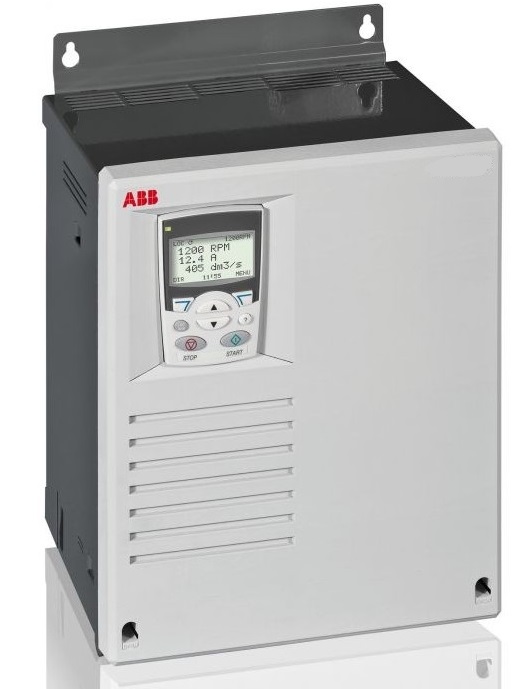

ABB DCS602-4000-41-L Привод постоянного тока тиристорный цифровой
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01744720
Серия DCS602 — это семейство 4-квадрантных (4-Q) реверсивных цифровых тиристорных преобразователей постоянного тока серии DCS600 MultiDrive от ABB. Предназначены для управления двигателями постоянного тока с реверсом и рекуперацией энергии в сеть.
Основные особенности:
- Тип преобразователя: 4-квадрантный (4-Q) — работа в обоих направлениях вращения с рекуперацией энергии
- Принцип управления: Цифровой, на базе микропроцессорной платы SDCS-CON-2 или SDCS-AMC-DC
- Силовая часть: Два встречно-параллельных тиристорных моста (двойной мост)
- Конструктивный тип: C4 (для мощных модулей 2050–5150 А)
Расшифровка типоразмера
Формат обозначения: DCS602-XXXX-YY-Z
| Позиция | Значение | Описание |
|---|---|---|
| DCS602 | Серия | 4-Q тиристорный преобразователь (реверсивный) |
| XXXX | Номинальный ток | 4000 = 4000 А, 4003 = 4003 А |
| YY | Класс напряжения | 41 = 400В, 51 = 500В |
| Z | Опция подключения | L = левое, R = правое |
Производство: Швейцария
Характеристики DCS602-4000-41-L
| Модель | Тип | Iдц ном. (A) | Uсети (В) | P ном. (кВт) | Констр. тип | Размеры (В×Ш×Г), мм | Масса, кг | Вентилятор | Потери, кВт |
|---|---|---|---|---|---|---|---|---|---|
| DCS602-4000-41-L | 4-Q | 4000 | 400 | 1655 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4000-41-R | 4-Q | 4000 | 400 | 1655 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4000-51-L | 4-Q | 4000 | 500 | 2080 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4000-51-R | 4-Q | 4000 | 500 | 2080 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4003-41-L | 4-Q | 4003 | 400 | 1658 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4003-41-R | 4-Q | 4003 | 400 | 1658 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4003-51-L | 4-Q | 4003 | 500 | 2082 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
| DCS602-4003-51-R | 4-Q | 4003 | 500 | 2082 | C4 | 2330×820×624 | 350 | 400/690В/3ф | <20 |
Общие технические характеристики
| Параметр | Значение |
|---|---|
| Тип преобразователя | 4-квадрантный (4-Q), реверсивный с рекуперацией |
| Принцип управления | Цифровой, микропроцессорный |
| Силовая схема | Два встречно-параллельных тиристорных моста |
| Частота сети | 50/60 Гц ±2% |
| Допустимое отклонение напряжения | ±10% (непрерывно), ±15% (кратковременно) |
| КПД | >97% |
| Степень защиты | IP00 (модуль) |
| Температура окружающей среды | 0…+40°C (номинальный ток) |
| Высота над уровнем моря | До 1000 м без понижения мощности |
| Класс виброустойчивости | 3M3 |
| Соответствие стандартам | CE, UL, cULus, IEC 61800-1, IEC 60204-1, IEC 61800-3 |
