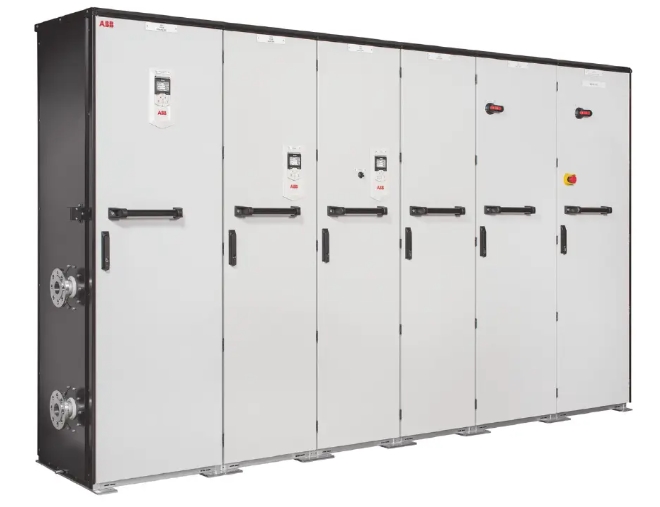

ABB ACS880-307LC-4000A-7+A018 Выпрямитель диодный 6-пульсный (DSU) с жидкостным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01741441
edit

ACS880-307LC (Liquid Cooled) — это серия диодных блоков питания с жидкостным охлаждением, предназначенных для работы в тяжёлых условиях промышленной эксплуатации. Жидкостное охлаждение обеспечивает эффективный отвод тепла от силовых полупроводниковых компонентов, позволяя достичь высокой плотности мощности при компактных габаритах и низком уровне шума.

Производство: Швейцария

Характеристики ACS880-307LC-4000A-7+A018

РАСШИФРОВКА КОДА ОБОЗНАЧЕНИЯ ТИПА

Структура кода типа:

ACS880-307-XXXXA-Y+Опции

Позиция Обозначение Описание
ACS880 Серия изделий Промышленный привод ACS880
307 Конструктивное исполнение Диодный блок питания, устанавливаемый в шкафу (DSU)
XXXXA Номинальный ток Номинальный выходной ток постоянного тока (А)
Y Диапазон напряжения 3 = 380-415 В, 5 = 380-500 В, 7 = 525-690 В
+Опции Дополнительные устройства Коды опций через "+"

Основные коды опций:

Код Описание
+A003 Неконтролируемый диод-диодный мост (базовая версия)
+A018 Полууправляемый диод-тиристорный мост (с управлением зарядом)
+A004 12-пульсная схема (требуется для четного числа модулей)
+A012 Частота питающей сети 50 Гц (стандарт)
+A013 Частота питающей сети 60 Гц
+B053 IP22 (UL Type 1) - стандарт
+B054 IP42 (UL Type 1 Filtered)
+B055 IP54 (UL Type 12)
+C121 Морское исполнение
+C128 Воздухозабор через днище
+C129 Сертификация UL
+C130 Канализированный воздухоотвод
+C132 Морская сертификация
+C134 Сертификация CSA
+C164 Высота плинтуса 100 мм
+C179 Высота плинтуса 200 мм
+C180 Сейсмостойкая конструкция
+F250 Сетевой контактор
+F253 Главный выключатель-разъединитель
+F255 Главный автоматический выключатель
+F259 Выключатель заземления
+G301 Освещение шкафа
+G307 Клеммы для внешнего управляющего напряжения (UPS)
+G331 Кнопка аварийного останова
+G332 Кнопка электрического отключения
+G334 Вольтметр с переключателем фаз
+G335 Амперметр в одной фазе
+3G335 Амперметры в трех фазах
+G344 Вспомогательный трансформатор
+J400 Панель управления ACS-AP-I
+Q951 Аварийный останов категории 0
+Q952 Аварийный останов категории 1
+Q954 Мониторинг земляной неисправности для IT-систем
+Q959 Кнопка отключения трансформатора питания
+K454 Адаптер полевой шины PROFIBUS DP
+K473 Адаптер Ethernet (EtherNet/IP, Modbus/TCP, PROFINET)

Напряжение 690 В (диапазон 525-690 В) - 6-пульсная схема

Тип привода Типоразмер Iₙ AC (A) Iₙ DC (A) Iₘₐₓ DC (A) Sₙ (кВА) Pₙ DC (кВт) Iₗd DC (A) Pₗd DC (кВт) Iₕd DC (A) Pₕd DC (кВт) Уровень шума (дБ) Потери (кВт) Расход жидкости (л/мин)
ACS880-307LC-0490A-7+A018 D8T 490 600 900 585 559 576 537 449 418 65 3.0 14
ACS880-307LC-0780A-7+A018 D8T 780 955 1430 932 890 917 854 714 666 65 4.6 14
ACS880-307LC-1060A-7+A018 D8T 1060 1300 1950 1267 1211 1248 1163 972 906 65 6.2 14
ACS880-307LC-1470A-7+A018 2×D8T 1470 1800 2700 1757 1677 1728 1610 1346 1255 65 8.7 28
ACS880-307LC-2000A-7+A018 2×D8T 2000 2450 3675 2390 2283 2352 2192 1833 1708 65 11.7 28
ACS880-307LC-3000A-7+A018 3×D8T 3000 3670 5505 3585 3420 3523 3283 2745 2558 67 17.5 42
ACS880-307LC-4000A-7+A018 4×D8T 4000 4900 7350 4780 4566 4704 4383 3665 3415 67 23.4 56

Напряжение 690 В - 12-пульсная схема (+A004)

Тип привода Типоразмер Iₙ AC (A) Iₙ DC (A) Iₘₐₓ DC (A) Sₙ (кВА) Pₙ DC (кВт) Iₗd DC (A) Pₗd DC (кВт) Iₕd DC (A) Pₕd DC (кВт) Уровень шума (дБ) Потери (кВт) Расход жидкости (л/мин)
ACS880-307LC-0920A-7+A004+A018 2×D8T 920 1130 1695 1100 1053 1085 1011 845 788 67 5.6 28
ACS880-307LC-1470A-7+A004+A018 2×D8T 1470 1800 2700 1757 1677 1728 1610 1346 1255 67 8.7 28
ACS880-307LC-2000A-7+A004+A018 2×D8T 2000 2450 3675 2390 2283 2352 2192 1833 1708 67 11.7 28
ACS880-307LC-2940A-7+A004+A018 4×D8T 2940 3600 5400 3514 3355 3456 3220 2693 2509 68 18.0 56
ACS880-307LC-4000A-7+A004+A018 4×D8T 4000 4900 7350 4780 4566 4704 4383 3665 3415 68 23.4 56

Электрические параметры сети питания

Параметр Значение
Напряжение питания (U₁) 380-415 В (тип -3), 380-500 В (тип -5), 525-690 В (тип -7)
Допустимое отклонение напряжения ±10%
Частота 50/60 Гц ±5%
Асимметрия фаз Не более ±3% от номинального межфазного напряжения
Коэффициент мощности (cos φ₁) 0.97-0.98 (основная гармоника), 0.93-0.95 (общий)
КПД >98%

Параметры постоянного тока

Тип напряжения Диапазон выходного напряжения DC
400 В (тип -3) 513-560 В DC (типичное 540 В)
500 В (тип -5) 513-675 В DC (типичное 540/648/675 В)
690 В (тип -7) 513-932 В DC (типичное 675/810/932 В)

Условия окружающей среды (воздушное охлаждение)

Параметр Значение
Температура эксплуатации 0...+40°C (без снижения характеристик)
Снижение характеристик 1% на каждый °C выше 40°C (до 50°C)
Температура хранения -40...+70°C
Высота над уровнем моря 0-2000 м (без снижения)
Относительная влажность 5-95%, без конденсации
Степень защиты IP22 (стандарт), IP42, IP54 (опции)

Условия окружающей среды (жидкостное охлаждение)

Параметр Значение
Температура окружающей среды 0...+45°C (без снижения)
Температура охлаждающей жидкости 5...+50°C
Снижение характеристик по температуре жидкости 2%/°C (40-45°C), 6%/°C (45-50°C)
Тип охлаждающей жидкости Antifrogen® L или вода с антифризом

Механические характеристики

Типоразмер Высота (мм) Ширина (мм) Глубина (мм) Вес (кг)
D6D ~720 400 ~400 ~85
D7D ~1070 400 ~400 ~120
D8D/D8T ~1430 400 ~600 ~200-300
2×D8T ~2000 400-600 ~600 ~450
3×D8T ~2000 600-800 ~600 ~750
4×D8T ~2000 800 ~600 ~900
5×D8T ~2000 1000 ~600 ~1200
6×D8T ~2000 1200 ~600 ~1350

Устойчивость к короткому замыканию

Конфигурация Ipk (пиковый ток) Icw (кратковременный ток)
С одним модулем D8D 105 кА 50 кА/1 с
С одним модулем D6D/D7D 73.5 кА 35 кА/1 с
С автоматическим выключателем (+F255) 143 кА 65 кА/1 с
