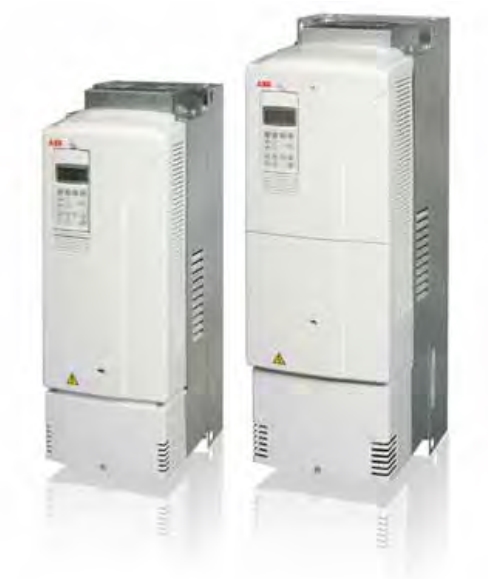

ABB ACS800-107LC-0700-7 Модуль инверторный с жидкостным охлаждением
ACS800-107LC — это инверторные модули с жидкостным охлаждением (Liquid Cooling), предназначенные для применений, где требуется экономия места, низкий уровень шума или работа в жёстких условиях окружающей среды.
Характеристики ACS800-107LC-0700-7
Расшифровка обозначения типа
|
Позиция |
Обозначение |
Расшифровка |
|---|---|---|
|
1 |
ACS800 |
Серия промышленных приводов переменного тока АББ |
|
2 |
-107 |
Тип модуля: инверторный модуль мультидрайв |
|
3 |
-LC |
Система охлаждения: жидкостная (Liquid Cooled) |
|
4 |
-XXXX |
Номинальная мощность (код в кВА) |
|
5 |
-3 / -5 / -7 |
Номинальное напряжение сети: |
|
6 |
+ХХХХ |
Код дополнительного оборудования (опционально) |
Полный формат: ACS800 – 107LC – XXXX – X + XXXX
Номинальные характеристики инверторов — 400 В (серия -3)
|
Обозначение типа |
Типоразмер |
I<sub>cont.max</sub>, А |
I<sub>max</sub>, А |
P<sub>cont.max</sub>, кВт |
I<sub>N</sub>, А |
P<sub>N</sub>, кВт |
P<sub>hd</sub>, кВт |
I<sub>hd</sub>, А |
Уровень шума, дБ(А) |
Рассеиваемая мощность, кВт |
Расход жидкости, л/мин |
Объем жидкости, л |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ACS800-107LC-0003-3 |
R2i |
5,1 |
6,5 |
1,5 |
4,7 |
1,5 |
3,4 |
1,1 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0004-3 |
R2i |
6,5 |
8,2 |
2,2 |
5,9 |
2,2 |
4,3 |
1,5 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0005-3 |
R2i |
8,5 |
10,8 |
3,0 |
7,7 |
3,0 |
5,7 |
2,2 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0006-3 |
R2i |
11,0 |
13,8 |
4,0 |
10,0 |
4,0 |
7,5 |
3,0 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0009-3 |
R2i |
14,0 |
17,6 |
5,5 |
13,0 |
5,5 |
9,3 |
4,0 |
60 |
0,2 |
6¹ |
2,3¹ |
|
ACS800-107LC-0011-3 |
R3i |
19,0 |
24,0 |
7,5 |
18,0 |
7,5 |
14,0 |
5,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0016-3 |
R3i |
25,0 |
32,0 |
11,0 |
24,0 |
11,0 |
19,0 |
7,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0020-3 |
R3i |
34,0 |
46,0 |
15,0 |
31,0 |
15,0 |
23,0 |
11,0 |
60 |
0,4 |
6¹ |
2,3¹ |
|
ACS800-107LC-0025-3 |
R4i |
44,0 |
62,0 |
22,0 |
41,0 |
18,5 |
32,0 |
15,0 |
60 |
0,5 |
6¹ |
2,3¹ |
|
ACS800-107LC-0030-3 |
R4i |
55,0 |
72,0 |
30,0 |
50,0 |
22,0 |
37,0 |
18,5 |
60 |
0,6 |
6¹ |
2,3¹ |
|
ACS800-107LC-0040-3 |
R5i |
72,0 |
86,0 |
37,0 |
69,0 |
30,0 |
49,0 |
22,0 |
63 |
0,8 |
6¹ |
2,3¹ |
|
ACS800-107LC-0050-3 |
R5i |
86,0 |
112,0 |
45,0 |
80,0 |
37,0 |
60,0 |
30,0 |
63 |
1,0 |
6¹ |
2,3¹ |
|
ACS800-107LC-0060-3 |
R5i |
103,0 |
138,0 |
55,0 |
94,0 |
45,0 |
69,0 |
37,0 |
63 |
1,2 |
6¹ |
2,3¹ |
|
ACS800-107LC-0120-3 |
R7i |
176,0 |
251,0 |
90,0 |
169,0 |
90,0 |
132,0 |
55,0 |
53 |
1,6 |
13 |
2,3 |
|
ACS800-107LC-0150-3 |
R7i |
214,0 |
251,0 |
110,0 |
205,0 |
110,0 |
160,0 |
75,0 |
53 |
2,0 |
13 |
2,3 |
|
ACS800-107LC-0170-3 |
R7i |
250,0 |
335,0 |
132,0 |
240,0 |
132,0 |
187,0 |
90,0 |
53 |
2,3 |
13 |
2,3 |
|
ACS800-107LC-0210-3 |
R7i |
300,0 |
448,0 |
160,0 |
288,0 |
160,0 |
224,0 |
110,0 |
53 |
2,5 |
13 |
2,3 |
|
ACS800-107LC-0240-3 |
R8i |
350,0 |
524,0 |
200,0 |
336,0 |
200,0 |
262,0 |
132,0 |
53 |
3,7 |
13 |
2,5 |
|
ACS800-107LC-0310-3 |
R8i |
444,0 |
558,0 |
250,0 |
426,0 |
250,0 |
332,0 |
160,0 |
53 |
4,9 |
13 |
2,5 |
|
ACS800-107LC-0390-3 |
R8i |
563,0 |
674,0 |
315,0 |
540,0 |
315,0 |
421,0 |
200,0 |
53 |
5,8 |
13 |
2,5 |
|
ACS800-107LC-0470-3 |
R8i |
678,0 |
837,0 |
355,0 |
651,0 |
355,0 |
507,0 |
250,0 |
53 |
7,1 |
13 |
2,5 |
|
ACS800-107LC-0620-3 |
R8i |
889,0 |
1037,0 |
500,0 |
853,0 |
400,0 |
665,0 |
355,0 |
53 |
9,0 |
13 |
2,5 |
|
ACS800-107LC-0760-3 |
2×R8i |
1103,0 |
1279,0 |
630,0 |
1059,0 |
560,0 |
825,0 |
450,0 |
55 |
11,2 |
26 |
5,0 |
|
ACS800-107LC-0920-3 |
2×R8i |
1329,0 |
1590,0 |
710,0 |
1276,0 |
710,0 |
994,0 |
500,0 |
55 |
13,9 |
26 |
5,0 |
|
ACS800-107LC-1210-3 |
2×R8i |
1742,0 |
1994,0 |
900,0 |
1673,0 |
900,0 |
1303,0 |
710,0 |
55 |
17,5 |
26 |
5,0 |
|
ACS800-107LC-1370-3 |
3×R8i |
1973,0 |
2347,0 |
1120,0 |
1894,0 |
1120,0 |
1476,0 |
900,0 |
57 |
20,5 |
39 |
7,5 |
|
ACS800-107LC-1790-3 |
3×R8i |
2587,0 |
2941,0 |
1400,0 |
2484,0 |
1400,0 |
1935,0 |
1120,0 |
57 |
26,0 |
39 |
7,5 |
|
ACS800-107LC-2370-3 |
4×R8i |
3414,0 |
3906,0 |
2000,0 |
3277,0 |
2000,0 |
2553,0 |
1400,0 |
58 |
34,1 |
52 |
10,0 |
|
ACS800-107LC-2940-3 |
5×R8i |
4245,0 |
4858,0 |
2500,0 |
4075,0 |
2240,0 |
3175,0 |
1800,0 |
59 |
42,4 |
65 |
12,5 |
|
ACS800-107LC-3510-3 |
6×R8i |
5067,0 |
5799,0 |
2800,0 |
4865,0 |
2800,0 |
3790,0 |
2000,0 |
59 |
50,4 |
78 |
15,0 |
Номинальные характеристики инверторов — 500 В (серия -5)
|
Обозначение типа |
Типоразмер |
I<sub>cont.max</sub>, А |
I<sub>max</sub>, А |
P<sub>cont.max</sub>, кВт |
I<sub>N</sub>, А |
P<sub>N</sub>, кВт |
P<sub>hd</sub>, кВт |
I<sub>hd</sub>, А |
Уровень шума, дБ(А) |
Рассеиваемая мощность, кВт |
Расход жидкости, л/мин |
Объем жидкости, л |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ACS800-107LC-0004-5 |
R2i |
4,9 |
6,5 |
2,2 |
4,5 |
2,2 |
3,4 |
1,5 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0005-5 |
R2i |
6,2 |
8,2 |
3,0 |
5,6 |
3,0 |
4,2 |
2,2 |
60 |
0,1 |
6¹ |
2,3¹ |
|
ACS800-107LC-0006-5 |
R2i |
8,1 |
10,8 |
4,0 |
7,7 |
4,0 |
5,6 |
3,0 |
60 |
0,2 |
6¹ |
2,3¹ |
|
ACS800-107LC-0009-5 |
R2i |
11,0 |
14,0 |
5,5 |
10,0 |
5,5 |
7,5 |
4,0 |
60 |
0,2 |
6¹ |
2,3¹ |
|
ACS800-107LC-0011-5 |
R2i |
13,0 |
18,0 |
7,5 |
12,0 |
7,5 |
9,2 |
5,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0016-5 |
R3i |
19,0 |
24,0 |
11,0 |
18,0 |
11,0 |
13,0 |
7,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0020-5 |
R3i |
25,0 |
32,0 |
15,0 |
23,0 |
15,0 |
18,0 |
11,0 |
60 |
0,4 |
6¹ |
2,3¹ |
|
ACS800-107LC-0025-5 |
R3i |
34,0 |
46,0 |
18,5 |
31,0 |
18,5 |
23,0 |
15,0 |
60 |
0,5 |
6¹ |
2,3¹ |
|
ACS800-107LC-0030-5 |
R4i |
42,0 |
62,0 |
22,0 |
39,0 |
22,0 |
32,0 |
18,5 |
60 |
0,6 |
6¹ |
2,3¹ |
|
ACS800-107LC-0040-5 |
R4i |
48,0 |
72,0 |
30,0 |
44,0 |
30,0 |
36,0 |
22,0 |
60 |
0,8 |
6¹ |
2,3¹ |
|
ACS800-107LC-0050-5 |
R5i |
65,0 |
86,0 |
37,0 |
61,0 |
37,0 |
50,0 |
30,0 |
63 |
1,0 |
6¹ |
2,3¹ |
|
ACS800-107LC-0060-5 |
R5i |
79,0 |
112,0 |
45,0 |
75,0 |
45,0 |
60,0 |
37,0 |
63 |
1,2 |
6¹ |
2,3¹ |
|
ACS800-107LC-0070-5 |
R5i |
96,0 |
138,0 |
55,0 |
88,0 |
55,0 |
69,0 |
45,0 |
63 |
1,4 |
6¹ |
2,3¹ |
|
ACS800-107LC-0120-5 |
R7i |
138,0 |
206,0 |
90,0 |
132,0 |
90,0 |
103,0 |
55,0 |
53 |
1,3 |
13 |
2,3 |
|
ACS800-107LC-0140-5 |
R7i |
162,0 |
242,0 |
110,0 |
156,0 |
110,0 |
121,0 |
75,0 |
53 |
1,5 |
13 |
2,3 |
|
ACS800-107LC-0170-5 |
R7i |
199,0 |
252,0 |
132,0 |
191,0 |
132,0 |
149,0 |
90,0 |
53 |
2,0 |
13 |
2,3 |
|
ACS800-107LC-0220-5 |
R7i |
250,0 |
335,0 |
160,0 |
240,0 |
160,0 |
187,0 |
110,0 |
53 |
2,4 |
13 |
2,3 |
|
ACS800-107LC-0260-5 |
R7i |
300,0 |
448,0 |
200,0 |
288,0 |
200,0 |
224,0 |
160,0 |
53 |
2,6 |
13 |
2,3 |
|
ACS800-107LC-0330-5 |
R8i |
378,0 |
558,0 |
250,0 |
363,0 |
250,0 |
283,0 |
200,0 |
53 |
4,3 |
13 |
2,5 |
|
ACS800-107LC-0380-5 |
R8i |
438,0 |
558,0 |
315,0 |
420,0 |
315,0 |
328,0 |
250,0 |
53 |
5,1 |
13 |
2,5 |
|
ACS800-107LC-0470-5 |
R8i |
546,0 |
673,0 |
355,0 |
524,0 |
355,0 |
408,0 |
315,0 |
53 |
5,9 |
13 |
2,5 |
|
ACS800-107LC-0550-5 |
R8i |
630,0 |
838,0 |
400,0 |
605,0 |
400,0 |
471,0 |
355,0 |
53 |
6,9 |
13 |
2,5 |
|
ACS800-107LC-0730-5 |
R8i |
840,0 |
1042,0 |
560,0 |
806,0 |
560,0 |
628,0 |
400,0 |
53 |
8,8 |
13 |
2,5 |
|
ACS800-107LC-0930-5 |
2×R8i |
1070,0 |
1280,0 |
710,0 |
1027,0 |
710,0 |
800,0 |
560,0 |
55 |
11,3 |
26 |
5,0 |
|
ACS800-107LC-1070-5 |
2×R8i |
1235,0 |
1589,0 |
900,0 |
1185,0 |
900,0 |
924,0 |
630,0 |
55 |
13,3 |
26 |
5,0 |
|
ACS800-107LC-1430-5 |
2×R8i |
1646,0 |
1996,0 |
1120,0 |
1581,0 |
1120,0 |
1232,0 |
710,0 |
55 |
17,0 |
26 |
5,0 |
|
ACS800-107LC-1590-5 |
3×R8i |
1833,0 |
2344,0 |
1250,0 |
1760,0 |
1250,0 |
1371,0 |
900,0 |
57 |
19,7 |
39 |
7,5 |
|
ACS800-107LC-2120-5 |
3×R8i |
2444,0 |
2943,0 |
1600,0 |
2347,0 |
1600,0 |
1828,0 |
1250,0 |
57 |
25,4 |
39 |
7,5 |
|
ACS800-107LC-2790-5 |
4×R8i |
3226,0 |
3885,0 |
2240,0 |
3097,0 |
2240,0 |
2413,0 |
1600,0 |
58 |
33,2 |
52 |
10,0 |
|
ACS800-107LC-3470-5 |
5×R8i |
4011,0 |
4830,0 |
2800,0 |
3851,0 |
2800,0 |
3000,0 |
2000,0 |
59 |
41,3 |
65 |
12,5 |
|
ACS800-107LC-4150-5 |
6×R8i |
4788,0 |
5801,0 |
3360,0 |
4596,0 |
3200,0 |
3581,0 |
2500,0 |
59 |
49,0 |
78 |
15,0 |
Номинальные характеристики инверторов — 690 В (серия -7)
|
Обозначение типа |
Типоразмер |
I<sub>cont.max</sub>, А |
I<sub>max</sub>, А |
P<sub>cont.max</sub>, кВт |
I<sub>N</sub>, А |
P<sub>N</sub>, кВт |
P<sub>hd</sub>, кВт |
I<sub>hd</sub>, А |
Уровень шума, дБ(А) |
Рассеиваемая мощность, кВт |
Расход жидкости, л/мин |
Объем жидкости, л |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ACS800-107LC-0011-7 |
R4i |
13,0 |
14,0 |
11,0 |
12,0 |
7,5 |
8,5 |
5,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0016-7 |
R4i |
17,0 |
19,0 |
15,0 |
16,0 |
11,0 |
11,0 |
7,5 |
60 |
0,3 |
6¹ |
2,3¹ |
|
ACS800-107LC-0020-7 |
R4i |
22,0 |
28,0 |
18,5 |
21,0 |
15,0 |
15,0 |
11,0 |
60 |
0,4 |
6¹ |
2,3¹ |
|
ACS800-107LC-0025-7 |
R4i |
25,0 |
38,0 |
22,0 |
24,0 |
18,5 |
19,0 |
15,0 |
60 |
0,5 |
6¹ |
2,3¹ |
|
ACS800-107LC-0030-7 |
R4i |
33,0 |
44,0 |
30,0 |
32,0 |
22,0 |
22,0 |
18,5 |
60 |
0,6 |
6¹ |
2,3¹ |
|
ACS800-107LC-0040-7 |
R4i |
36,0 |
54,0 |
30,0 |
35,0 |
30,0 |
27,0 |
22,0 |
60 |
0,7 |
6¹ |
2,3¹ |
|
ACS800-107LC-0050-7 |
R5i |
51,0 |
68,0 |
45,0 |
49,0 |
37,0 |
34,0 |
30,0 |
63 |
0,8 |
6¹ |
2,3¹ |
|
ACS800-107LC-0060-7 |
R5i |
57,0 |
84,0 |
55,0 |
55,0 |
45,0 |
42,0 |
37,0 |
63 |
1,0 |
6¹ |
2,3¹ |
|
ACS800-107LC-0100-7 |
R7i |
83,0 |
124,0 |
75,0 |
79,0 |
55,0 |
62,0 |
55,0 |
53 |
1,2 |
13 |
2,3 |
|
ACS800-107LC-0130-7 |
R7i |
106,0 |
158,0 |
90,0 |
101,0 |
90,0 |
79,0 |
75,0 |
53 |
1,5 |
13 |
2,3 |
|
ACS800-107LC-0150-7 |
R7i |
126,0 |
188,0 |
110,0 |
121,0 |
110,0 |
94,0 |
90,0 |
53 |
1,8 |
13 |
2,3 |
|
ACS800-107LC-0190-7 |
R7i |
158,0 |
236,0 |
132,0 |
152,0 |
132,0 |
118,0 |
110,0 |
53 |
2,3 |
13 |
2,3 |
|
ACS800-107LC-0220-7 |
R7i |
180,0 |
270,0 |
160,0 |
173,0 |
160,0 |
135,0 |
132,0 |
53 |
2,7 |
13 |
2,3 |
|
ACS800-107LC-0240-7 |
R7i |
204,0 |
306,0 |
200,0 |
196,0 |
200,0 |
153,0 |
160,0 |
53 |
3,4 |
13 |
2,3 |
|
ACS800-107LC-0310-7 |
R8i |
258,0 |
386,0 |
250,0 |
248,0 |
250,0 |
193,0 |
200,0 |
53 |
4,7 |
13 |
2,5 |
|
ACS800-107LC-0410-7 |
R8i |
347,0 |
518,0 |
315,0 |
333,0 |
315,0 |
259,0 |
250,0 |
53 |
5,3 |
13 |
2,5 |
|
ACS800-107LC-0480-7 |
R8i |
403,0 |
604,0 |
355,0 |
387,0 |
355,0 |
302,0 |
315,0 |
53 |
6,3 |
13 |
2,5 |
|
ACS800-107LC-0550-7 |
R8i |
458,0 |
686,0 |
450,0 |
440,0 |
400,0 |
343,0 |
355,0 |
53 |
8,0 |
13 |
2,5 |
|
ACS800-107LC-0700-7 |
R8i |
583,0 |
872,0 |
560,0 |
560,0 |
500,0 |
436,0 |
400,0 |
53 |
8,7 |
13 |
2,5 |
|
ACS800-107LC-0940-7 |
2×R8i |
790,0 |
1182,0 |
710,0 |
759,0 |
710,0 |
591,0 |
560,0 |
55 |
12,4 |
26 |
5,0 |
|
ACS800-107LC-1070-7 |
2×R8i |
898,0 |
1344,0 |
900,0 |
863,0 |
900,0 |
672,0 |
630,0 |
55 |
15,6 |
26 |
5,0 |
|
ACS800-107LC-1370-7 |
2×R8i |
1143,0 |
1710,0 |
1120,0 |
1097,0 |
1120,0 |
855,0 |
710,0 |
55 |
17,1 |
26 |
5,0 |
|
ACS800-107LC-1590-7 |
3×R8i |
1334,0 |
1996,0 |
1250,0 |
1281,0 |
1250,0 |
998,0 |
900,0 |
57 |
23,5 |
39 |
7,5 |
|
ACS800-107LC-2030-7 |
3×R8i |
1697,0 |
2538,0 |
1600,0 |
1629,0 |
1600,0 |
1269,0 |
1250,0 |
57 |
25,3 |
39 |
7,5 |
|
ACS800-107LC-2680-7 |
4×R8i |
2239,0 |
3350,0 |
2240,0 |
2150,0 |
2000,0 |
1675,0 |
1600,0 |
58 |
33,6 |
52 |
10,0 |
|
ACS800-107LC-3330-7 |
5×R8i |
2785,0 |
4166,0 |
2800,0 |
2673,0 |
2500,0 |
2083,0 |
2000,0 |
59 |
41,6 |
65 |
12,5 |
|
ACS800-107LC-3970-7 |
6×R8i |
3324,0 |
4974,0 |
3200,0 |
3191,0 |
3200,0 |
2487,0 |
2500,0 |
59 |
49,3 |
78 |
15,0 |
|
ACS800-107LC-4630-7 |
7×R8i |
3878,0 |
5802,0 |
3750,0 |
3723,0 |
3600,0 |
2901,0 |
2800,0 |
60 |
58,1 |
91 |
17,5 |
|
ACS800-107LC-5300-7 |
8×R8i |
4432,0 |
6630,0 |
4480,0 |
4255,0 |
4200,0 |
3315,0 |
3200,0 |
60 |
66,0 |
104 |
20,0 |
|
ACS800-107LC-5960-7 |
9×R8i |
4986,0 |
7460,0 |
5000,0 |
4787,0 |
4800,0 |
3730,0 |
3600,0 |
61 |
74,0 |
117 |
22,5 |
|
ACS800-107LC-6620-7 |
10×R8i |
5540,0 |
8288,0 |
5600,0 |
5319,0 |
5300,0 |
4144,0 |
4200,0 |
61 |
82,0 |
130 |
25,0 |
Габаритные размеры модулей (жидкостное охлаждение)
|
Типоразмер |
Высота, мм² |
Ширина, мм³ |
Глубина, мм |
Вес, кг |
|---|---|---|---|---|
|
R2i |
2003 |
400⁴ |
644 |
180 |
|
R3i |
2003 |
400⁴ |
644 |
180 |
|
R4i |
2003 |
400⁴ |
644 |
180 |
|
R5i |
2003 |
400⁴ |
644 |
180 |
|
R7i |
2003 |
300⁵ |
644 |
220 |
|
R8i |
2003 |
300⁵ |
644 |
300 |
|
2×R8i |
2003 |
500 |
644 |
450 |
|
3×R8i |
2003 |
700 |
644 |
600 |
|
4×R8i |
2003 |
1000 |
644 |
900 |
|
5×R8i |
2003 |
1200 |
644 |
1100 |
|
6×R8i |
2003 |
1400 |
644 |
1300 |
|
7×R8i |
2003 |
1700 |
644 |
1550 |
|
8×R8i |
2003 |
1900 |
644 |
1750 |
|
9×R8i |
2003 |
2100 |
644 |
1950 |
|
10×R8i |
2003 |
2400 |
644 |
2200 |
Требования к системе охлаждения
|
Параметр |
Значение |
|---|---|
|
Тип охлаждающей жидкости |
Вода/гликоль (макс. 50% гликоля) или вода |
|
Температура на входе |
+5…+35 °C (рекомендуется +15…+25 °C) |
|
Макс. перепад температур |
10 К |
|
Давление в системе |
0,2–0,6 МПа (2–6 бар) |
|
Чистота жидкости |
Фильтрация ≥ 100 мкм |
|
рН жидкости |
7–9 |
|
Отвод тепла |
98% тепла отводится жидкостью, 2% — воздухом |
Дополнительное оборудование и опции
Панели управления и монтажные основания
|
Код опции |
Обозначение |
Описание |
|---|---|---|
|
+J400 |
Стандартная панель управления |
Алфавитно-цифровой дисплей 4×20 символов, 14 языков, съёмная |
|
+J410 |
RPMP-11 |
Монтажное основание для установки панели на дверь шкафа |
|
+J413 |
RPMP-21 |
Монтажное основание для установки панели внутри шкафа |
Модули расширения ввода/вывода
|
Код опции |
Обозначение |
Характеристики |
|---|---|---|
|
+L500 |
RAIO-01 |
2 аналоговых входа (±10 В / 0–20 мА, 12 бит), 2 аналоговых выхода (0–20 мА, 12 бит), гальваническая развязка |
|
+L501 |
RDIO-01 |
3 цифровых входа (24–250 В пост. тока / 115–230 В перем. тока), 2 релейных выхода (переключающие контакты, 2 А) |
|
+L502 |
RTAC-01 |
Интерфейсный модуль импульсного энкодера: каналы A, B, Z; питание 15/24 В; до 200 кГц |
|
— |
AIMA-01 |
Блок расширения ввода/вывода: 3 гнезда для модулей, оптоволоконная связь с платой управления, монтаж на DIN-рейку |
Фильтры ЭМС
|
Код опции |
Применение |
Условия |
|---|---|---|
|
+E202 |
Фильтр ЭМС для 1-х условий эксплуатации |
Требуется для сетей TN до 1000 А при напряжении 400–500 В (категория C2) |
Фильтры du/dt (защита изоляции двигателя)
|
Напряжение сети |
Требования к изоляции двигателя |
Необходимость фильтра |
|---|---|---|
|
< 420 В |
Выдерживать пиковое напряжение Û<sub>LL</sub> = 1300 В |
Рекомендуется для двигателей >100 кВт |
|
420–500 В |
Û<sub>LL</sub> = 1600 В (без фильтра) или 1300 В (с фильтром) |
По требованию завода-изготовителя |
|
500–600 В |
Û<sub>LL</sub> = 1800 В (без фильтра) или 1600 В (с фильтром) |
Рекомендуется |
|
600–690 В |
Û<sub>LL</sub> = 2000 В при Δt=0,3 мкс (без фильтра) или 1800 В (с фильтром) |
Обязательно для стандартной изоляции |
Функции безопасности
|
Функция |
Уровень безопасности |
Примечание |
|---|---|---|
|
Безопасное отключение крутящего момента (STO) |
SIL2 / PL d (категория 2) |
Сертифицированное решение |
|
Безопасный останов 1 (SS1) |
SIL2 / PL d |
Опционально |
|
Безопасное ограничение скорости (SLS) |
SIL2 / PL d |
Опционально |
Пояснения к номинальным характеристикам
|
Обозначение |
Описание |
|---|---|
|
I<sub>cont.max</sub> |
Длительный номинальный ток без перегрузки при температуре окружающей среды 45 °C |
|
I<sub>max</sub> |
Максимальный выходной ток (допускается 10 с при пуске; в других режимах — ограничено температурой модуля) |
|
P<sub>cont.max</sub> |
Типовая мощность двигателя при работе без перегрузки |
|
I<sub>N</sub> |
Длительный ток с допустимой перегрузкой 110% в течение 1 мин через каждые 5 мин при 40 °C |
|
P<sub>N</sub> |
Типовая мощность двигателя при работе с небольшими перегрузками |
|
I<sub>hd</sub> |
Длительный ток с допустимой перегрузкой 150% в течение 1 мин через каждые 5 мин при 45 °C |
|
P<sub>hd</sub> |
Типовая мощность двигателя при работе в тяжёлом режиме |
Обращение в ГК "Новые технологии"
О компании
-
ТЕХНОЛОГИИ
Компания постоянно внедряет инновации в широкий спектр продуктов, систем и услуг, которые повышают энергоэффективность, надежность и производительность. -
ЦЕННОСТИ
Стремление к успеху, постоянное развитие, помощь в решении мировых энергетических проблем - важные составляющие компании. -
ОПЫТ
Обладая более чем 130-летним опытом, компания объединяет в себе инженерные ноу-хау, области электрификации и автоматизации.
Все товары
-
Приводы систем водоснабженияACQ550-U1, ACQ580-01 и др. -
Установочные комплектыA-4-8, A-4-67 и др. -
Тормозные блокиACS-BRK и др. -
Линейные фильтрыALCL, WFU и др. -
Фильтры ЭМСARFI, RFI и др. -
Фильтры выходные du/dtBOCH и др. -
Синусные фильтрыNSIN0006-5, NSIN0011-7 и др. -
Тормозные резисторыCBT, CBR-V и др. -
ДросселиCHK, DCL и др. -
Комплекты для установки фильтровA-X и др. -
Платы для приводов постоянного токаSDCS-AMC, SDCS-BAB и др. -
Панели управленияCDP, ACH и др. -
Монтажные комплектыDPMP, JPMP, OPMP и др. -
Комплектующие для приводовBCU, DCA, DCF и др. -
Модули расширенияAIMA-01, AIMA-01 и др. -
Модули интерфейсаBTAC-02, FSE-31 и др. -
Модули коммуникационныеFCAN-01, FCNA-01 и др. -
Модули оптоволоконной связиFDCO-01, RDCO-02 и др. -
Модули безопасностиFPTC-01, FSO-12 и др. -
Модули удаленного мониторингаSREA-01, NETA-21 и др. -
Цифровые модулиCHDI-01, FSEA-21 и др. -
Импульсные модулиFEN-31, FSPS-21 и др. -
Модули адаптеровRECA-01, RMBA-01 и др. -
Адаптеры64510304, FLON-01 и др. -
КабелиBCBL-01, NLWC-02 и др. -
Приводы постоянного токаDCA, DCE и др. -
Тиристорные приводы постоянного токаDCS501, DCS502 и др. -
Промышленные приводы постоянного токаDCS800, DCS880 и др. -
Универсальные высоковольтные приводыACS580MV, ACS1000 и др. -
Высоковольтные приводы с воздушным охлаждениемACS 1000, ACS5000 и др. -
Высоковольтные приводы с низким уровнем гармоникACS2000 и др. -
Высоковольтные приводы с водяным охлаждениемACS6105, ACS6109 и др. -
Преобразователи частоты для систем ОВКВACH580, ACH480 и др. -
Операторские панелиCK516, CP и др. -
ПО для панелей оператораPB610, CP400-SOFT и др. -
Аксессуары для панелей оператораCAB, IFC и др. -
Контроллеры AC3107KR51, 07KR240 и др. -
Модули ввода-выводаAI523, AO523 и др. -
Аксессуары для ПЛК07SK, MC и др. -
Беспроводные устройстваSZC, WAC и др. -
ПО для ПЛКDM200, DV500 и др. -
Контроллеры и модули ЦПУ AC500PM554, PM556 и др. -
Терминальные модулиTB511, TF501 и др. -
Коммуникационные модулиCM572, CM575 и др. -
Интерфейсные модулиCI501, CI502 и др. -
Функциональны модулиFM502 и др. -
Низковольтные преобразователи частотыACS163, ACS401 и др. -
Электроприводы переменного токаACL30 и др. -
Преобразователи частоты небольших мощностейACS150, ACS255 и др. -
Преобразователи частоты для машиностроенияACS355, ACSM1 и др. -
Преобразователи частоты для насосов и вентиляторовACS310, ACS320 и др. -
МикроприводыACS55-01E, ACS55-01N и др. -
Низковольтные приводыACS480 и др. -
Приводы с регулируемой частотой вращенияACS501, ACS502 и др. -
Преобразователи частоты общего назначенияACS550-U2, ACS550-U1 идр. -
Преобразователи частоты с выключателемACS550-PD, ACS550-PC и др. -
Приводные модулиACS580-04 и др. -
Преобразователи частоты настенныеACS550, ACS580-01 и др. -
Преобразователи частоты встроенные в шкафACS580-07 и др. -
Модули рекуперативного выпрямителяACS880-904, ACS880-907 и др. -
Инверторные модулиACS880-104, ACS880-107 и др. -
Модули питанияACS880-204, ACS880-304 и др. -
Диодные выпрямителиACS880-307, ACS800-1107LC и др. -
Активные выпрямителиACS880-207, ACS800-207 и др. -
Тиристорные выпрямителиACS800-407, ACS800-807 и др. -
Тормозные модулиACS800-607, ACS800-607LC и др. -
Блоки жидкостного охлажденияACS800-1007LC и др. -
Преобразователи постоянного токаACS880-1604, ACS880-1604LC и др. -
Рекуперативные преобразователи частотыACS880-11, ACS880-14 и др. -
Комплекты модулей с одним приводомACS880-04F, ACS880-04FXT и др. -
Приводы с низким уровнем гармоникACS800-37, ACS880-31 и др. -
Одиночные приводы настенного монтажаACS800-11, ACS800-U11 и др. -
Одиночные приводы шкафного исполненияACS800-07, ACS800-U7 и др. -
Одиночные приводы напольного исполненияACS800-02, ACS800-U2 и др.
ГК НОВЫЕ ТЕХНОЛОГИИ
Обратитесь к нам или региональному дилеру для получения более подробной информации о сертификатах, характеристиках, отзывах, стоимости, наличии на складе и сроках поставки оборудования ABB.
Мы гарантируем ответ в течение 8 рабочих часов
-
029 - Громова МаринаЗдравствуйте! Я могу вам чем-то помочь?
Здравствуйте! Какая продукция Вас интересует?
- (727)345-47-04
- (3955)60-70-56
- (8182)63-90-72
- (8512)99-46-04
- (3852)73-04-60
- (4722)40-23-64
- (4162)22-76-07
- (4832)59-03-52
- (423)249-28-31
- (8672)28-90-48
- (4922)49-43-18
- (844)278-03-48
- (8172)26-41-59
- (473)204-51-73
- (343)384-55-89
- (4932)77-34-06
- (3412)26-03-58
- (395)279-98-46
- (843)206-01-48
- (4012)72-03-81
- (4842)92-23-67
- (3842)65-04-62
- (8332)68-02-04
- (4966)23-41-49
- (4942)77-07-48
- (861)203-40-90
- (391)204-63-61
- (3522)50-90-47
- (4712)77-13-04
- (4742)52-20-81
- (3519)55-03-13
- (375)257-127-884
- (495)268-04-70
- (8152)59-64-93
- (8552)20-53-41
- (831)429-08-12
- (3843)20-46-81
- (383)227-86-73
- (3496)41-32-12
- (3812)21-46-40
- (4862)44-53-42
- (3532)37-68-04
- (8412)22-31-16
- (342)205-81-47
- (8142)55-98-37
- (8112)59-10-37
- (863)308-18-15
- (4912)46-61-64
- (846)206-03-16
- (812)309-46-40
- (8342)22-96-24
- (845)249-38-78
- (8692)22-31-93
- (3652)67-13-56
- (4812)29-41-54
- (862)225-72-31
- (8652)20-65-13
- (3462)77-98-35
- (8212)25-95-17
- (4752)50-40-97
- (998)71-205-18-59
- (4822)63-31-35
- (8482)63-91-07
- (3822)98-41-53
- (4872)33-79-87
- (3452)66-21-18
- (3012)59-97-51
- (8422)24-23-59
- (347)229-48-12
- (4212)92-98-04
- (8352)28-53-07
- (351)202-03-61
- (8202)49-02-64
- (3022)38-34-83
- (4112)23-90-97
- (4852)69-52-93
