ABB ACS800-104-0011-3+Q950 Модуль инверторный с воздушным охлаждением

Цена: 284 486,64 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01739242
edit

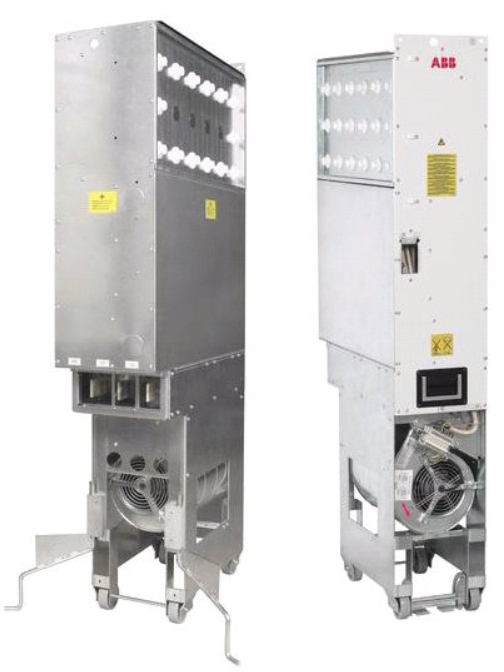

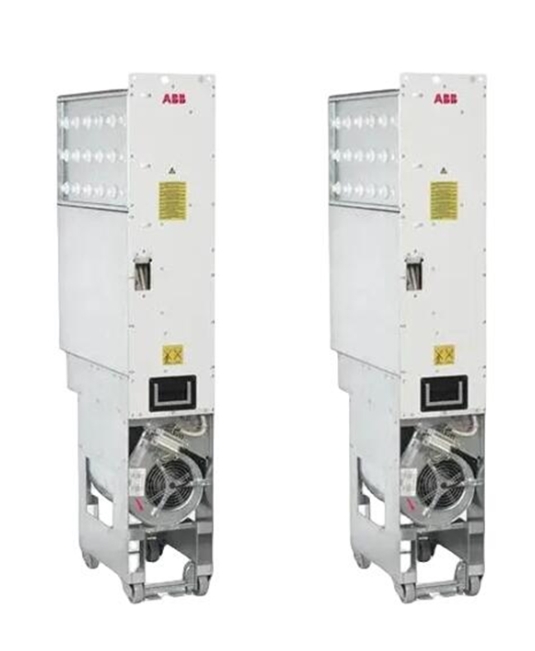

Серия ABB ACS800-104 — это модульные инверторные блоки с воздушным охлаждением, предназначенные для встроенного применения в системах с общим DC шиной. Они являются частью модульной архитектуры ACS800, где инвертор, выпрямитель и тормозной модуль могут быть разделены и собраны в один шкаф по принципу "конструктора".

Расшифровка кода обозначения типа

Базовый код: ACS800-104-AAAA-B

Позиция Значение Описание
1–6 ACS800 Семейство приводов
8–10 104 Тип: инверторный модуль
12–14 AAAA Номинальная мощность и ток (например, 0003, 0120, 2050)
16 B Номинальное напряжение:
3 = 400 В
5 = 500 В
7 = 690 В

Опции (после базового кода, через +)

Код опции Описание
Q950 Защита от неожиданного пуска (AGPS)
E205 Внутренний фильтр du/dt (только R8i)
C126 Скоростной вентилятор, питается от DC шины (только R8i)
V991 Специальная версия (по заказу)
F272 Версия для низких температур / усиленная изоляция
G304 Усиленная защита от коррозии
N671 Дополнительный комплект кабелей
Q967 Дополнительный уровень безопасности (SIL / PL)
Производство: Швейцария

Характеристики ACS800-104-0011-3+Q950

Таблицы технических характеристик

Напряжение 400 В (Un = 380/400/415 В)

Тип модуля Размер Pн (кВт) Iн (A) Imax (A) Pmax (кВт) Вес (кг) Шум (дБА) DC (мкФ)
ACS800-104-0003-3 R2i 1.5 3.4 6.5 2.2 9 62 350
ACS800-104-0004-3 R2i 2.2 4.3 8.2 3.0 9 62 350
ACS800-104-0005-3 R2i 3.0 5.7 10.8 4.0 9 62 350
ACS800-104-0006-3 R2i 4.0 7.5 13.8 5.5 9 62 350
ACS800-104-0009-3 R2i 5.5 10.9 17.6 7.5 9 62 350
ACS800-104-0011-3 R3i 7.5 14 24 11 12 62 820
ACS800-104-0016-3 R3i 11 23 34 15 12 62 820
ACS800-104-0020-3 R3i 15 31 46 18.5 12 62 820
ACS800-104-0025-3 R4i 18.5 41 62 22 15 62 1000
ACS800-104-0030-3 R4i 22 49 72 30 15 62 1000
ACS800-104-0040-3 R5i 30 69 86 37 23 65 2000
ACS800-104-0050-3 R5i 37 80 103 45 23 65 2000
ACS800-104-0060-3 R5i 45 94 138 55 23 65 2400
ACS800-104-0100-3 R6i 75 141 224 90 37 64 3300
ACS800-104-0120-3 R7i 90 171 294 110 37 64 4700
ACS800-104-0170-3 R8i 110 240 342 132 150 72 8200
ACS800-104-0210-3 R8i 132 280 400 160 150 72 8200
ACS800-104-0260-3 R8i 160 355 506 200 150 72 10250
ACS800-104-0320-3 R8i 200 450 642 250 150 72 12300
ACS800-104-0390-3 R8i 250 554 773 315 150 72 14350
ACS800-104-0510-3 R8i 315 711 1014 400 150 72 24600
ACS800-104-0770-3 2×R8i 450 1067 1521 560 2×150 74 2×12300
ACS800-104-1030-3 2×R8i 560 1394 1988 710 2×150 74 2×12300
ACS800-104-1540-3 3×R8i 800 2070 2951 1000 3×150 76 3×12300
ACS800-104-2050-3 4×R8i 1120 2731 3894 1400 4×150 76 4×12300

Напряжение 500 В (Un = 380–500 В)

Тип модуля Размер Pн (кВт) Iн (A) Imax (A) Pmax (кВт) Вес (кг) Шум (дБА) DC (мкФ)
ACS800-104-0004-5 R2i 2.2 4.5 6.5 3.0 9 62 350
ACS800-104-0005-5 R2i 3.0 5.6 8.2 4.0 9 62 350
ACS800-104-0006-5 R2i 4.0 7.7 10.8 5.5 9 62 350
ACS800-104-0009-5 R2i 5.5 10.0 13.8 7.5 9 62 350
ACS800-104-0011-5 R3i 7.5 12 17.6 11 12 62 820
ACS800-104-0016-5 R3i 11 18 32 15 12 62 820
ACS800-104-0020-5 R3i 15 23 31 18.5 12 62 820
ACS800-104-0025-5 R4i 18.5 32 46 22 15 62 1000
ACS800-104-0030-5 R4i 22 36 48 30 15 62 1000
ACS800-104-0040-5 R4i 30 50 72 37 15 62 1000
ACS800-104-0050-5 R5i 37 61 86 45 23 65 2000
ACS800-104-0060-5 R5i 45 75 112 55 23 65 2000
ACS800-104-0070-5 R5i 55 88 138 75 23 65 2400
ACS800-104-0100-5 R6i 75 130 224 90 37 64 2270
ACS800-104-0120-5 R7i 90 157 270 110 37 64 4530
ACS800-104-0140-5 R7i 110 164 270 132 37 64 4530
ACS800-104-0210-5 R8i 160 240 363 200 150 72 8200
ACS800-104-0260-5 R8i 200 302 457 250 150 72 8200
ACS800-104-0320-5 R8i 250 350 530 315 150 72 10250
ACS800-104-0400-5 R8i 315 525 762 355 150 72 12300
ACS800-104-0460-5 R8i 355 672 1016 500 150 72 14350
ACS800-104-0610-5 R8i 450 785 1524 710 150 72 24600
ACS800-104-0910-5 2×R8i 710 1317 1991 900 2×150 74 2×12300
ACS800-104-1210-5 2×R8i 900 1524 2956 1400 2×150 74 2×12300
ACS800-104-1820-5 3×R8i 1400 2037 3901 1800 3×150 76 3×12300
ACS800-104-2430-5 4×R8i 1800 2580 3901 2000 4×150 76 4×12300

Напряжение 690 В (Un = 525–690 В)

Тип модуля Размер Pн (кВт) Iн (A) Imax (A) Pmax (кВт) Вес (кг) Шум (дБА) DC (мкФ)
ACS800-104-0011-7 R4i 11 11.5 19 15 15 62 670
ACS800-104-0016-7 R4i 15 15 20 18.5 15 62 670
ACS800-104-0020-7 R4i 18.5 15 28 22 15 62 670
ACS800-104-0025-7 R4i 22 19 33 30 15 62 670
ACS800-104-0030-7 R4i 30 22 34 37 15 62 670
ACS800-104-0040-7 R4i 37 27 36 45 15 62 670
ACS800-104-0050-7 R5i 45 46 68 55 23 65 1330
ACS800-104-0060-7 R5i 55 52 84 75 23 65 1330
ACS800-104-0070-7 R6i 75 65 104 90 37 64 1570
ACS800-104-0100-7 R7i 90 88 130 110 37 64 2200
ACS800-104-0120-7 R7i 110 90 176 132 37 64 2200
ACS800-104-0210-7 R8i 160 163 254 200 150 72 4600
ACS800-104-0260-7 R8i 200 206 322 250 150 72 4600
ACS800-104-0320-7 R8i 250 323 503 315 150 72 6130
ACS800-104-0400-7 R8i 315 367 571 450 150 72 7670
ACS800-104-0440-7 R8i 450 382 727 500 150 72 9200
ACS800-104-0580-7 R8i 500 486 729 630 150 72 9200
ACS800-104-0870-7 2×R8i 710 700 1091 900 2×150 74 2×7670
ACS800-104-1160-7 2×R8i 900 914 1425 1200 2×150 74 2×9200
ACS800-104-1740-7 3×R8i 1400 1400 2116 1600 3×150 76 3×9200
ACS800-104-2320-7 4×R8i 1800 1792 2792 2000 4×150 76 4×9200

Дополнительные опции

Код Описание
Q950 Prevention of unexpected start (AGPS)
E205 Internal du/dt filter (R8i only)
C126 Speed-controlled fan powered from DC bus (R8i only)
V991 Special version (custom)
F272 Low temperature / reinforced insulation
G304 Enhanced corrosion protection
N671 Additional cable kit
Q967 Enhanced safety (SIL / PL)

Примечания

  • R2i–R7i: Одиночные модули, встроенный зарядный контур.
  • R8i: Требует внешнего вентилятора (230 В или 115 В).
  • Параллельные конфигурации: До 4 модулей R8i, поддерживаются опции +C126, +E205, +Q950.
  • Фильтры du/dt: Обязательны для 690 В и параллельных конфигураций.
  • Температурный дерейтинг: −1 % на 1 °C выше 40 °C.
  • Высотный дерейтинг: −1 % на каждые 100 м выше 1000 м.
