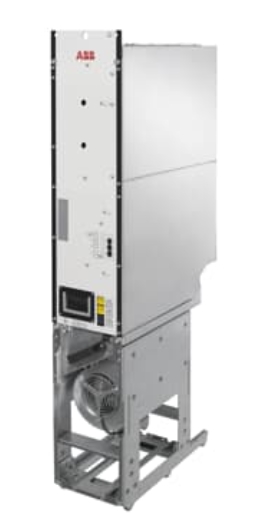

ABB ACS800-204-1020-5 Модуль питания IGBT с воздушным охлаждением

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01738933
edit

ABB ACS800-204 – это серия силовых IGBT-модулей с воздушным охлаждением, предназначенных для построения мультидрайв-систем с общей шиной постоянного тока. Они являются частью модульной платформы ACS800 Multidrive и используются в качестве инверторных модулей, подключённых к общему DC-контуру.

Производство: Швейцария

Характеристики ACS800-204-1020-5

Общие сведения о серии ACS800-204

Параметр Значение
Тип конструкции Силовой IGBT-модуль (Power Module) с воздушным охлаждением
Номинальное напряжение питания 3 × 380…690 В (-10 %…+10 %)
Частота сети 48…63 Гц
Диапазон мощностей 45…560 кВт (в зависимости от напряжения и исполнения)
Тип управления Direct Torque Control (DTC) или Scalar
Степень защиты IP 00 (в базовом исполнении), возможна установка в шкаф IP 21/42
Температура окр. среды 0…+40 °C (без форсировки), до +50 °C с понижением мощности
Высота над уровнем моря 1000 м (без дерейтинга), до 4000 м с понижением
Стандарты CE, UL, cUL, GOST R, ISO 9001

Таблица полных технических характеристик ВСЕХ моделей ACS800-204

Напряжение 400 В (диапазон 380…415 В)

Код заказа Pн (кВт) Iн (А) Iпер. 1 мин/10 мин (А) Pпотерь (Вт) Тепло-отдача (Вт) Масса (кг) Размер
ACS800-204-0060-5 45 94 141 / 117 1350 1450 55 R7
ACS800-204-0070-5 55 114 171 / 143 1600 1700 55 R7
ACS800-204-0100-5 75 156 234 / 195 2100 2200 55 R7
ACS800-204-0120-5 90 186 279 / 233 2500 2600 55 R7
ACS800-204-0140-5 110 228 342 / 285 3000 3150 110 R8
ACS800-204-0170-5 132 264 396 / 330 3500 3650 110 R8
ACS800-204-0210-5 160 324 486 / 405 4200 4400 110 R8
ACS800-204-0260-5 200 408 612 / 510 5200 5450 110 R8
ACS800-204-0320-5 250 492 738 / 615 6300 6600 180 R8
ACS800-204-0400-5 315 624 936 / 780 7800 8200 180 R8
ACS800-204-0440-5 355 720 1080 / 900 8800 9250 180 R8
ACS800-204-0490-5 400 810 1215 / 1013 9800 10300 180 R8
ACS800-204-0550-5 450 900 1350 / 1125 10800 11350 180 R8
ACS800-204-0610-5 500 1020 1530 / 1275 12000 12600 180 R8
ACS800-204-0680-5 560 1140 1710 / 1425 13400 14100 180 R8

Напряжение 500 В (диапазон 380…500 В)

Код заказа Pн (кВт) Iн (А) Iпер. 1 мин/10 мин (А) Pпотерь (Вт) Тепло-отдача (Вт) Масса (кг) Размер
ACS800-204-0060-6 55 96 144 / 120 1400 1500 55 R7
ACS800-204-0070-6 75 124 186 / 155 1800 1900 55 R7
ACS800-204-0100-6 90 156 234 / 195 2200 2300 55 R7
ACS800-204-0120-6 110 186 279 / 233 2600 2750 55 R7
ACS800-204-0140-6 132 228 342 / 285 3200 3350 110 R8
ACS800-204-0170-6 160 264 396 / 330 3700 3900 110 R8
ACS800-204-0210-6 200 324 486 / 405 4500 4700 110 R8
ACS800-204-0260-6 250 408 612 / 510 5600 5900 110 R8
ACS800-204-0320-6 315 492 738 / 615 6700 7050 180 R8
ACS800-204-0400-6 400 624 936 / 780 8300 8700 180 R8
ACS800-204-0440-6 450 720 1080 / 900 9300 9800 180 R8
ACS800-204-0490-6 500 810 1215 / 1013 10400 10950 180 R8
ACS800-204-0550-6 560 900 1350 / 1125 11500 12100 180 R8

Напряжение 690 В (диапазон 525…690 В)

Код заказа Pн (кВт) Iн (А) Iпер. 1 мин/10 мин (А) Pпотерь (Вт) Тепло-отдача (Вт) Масса (кг) Размер
ACS800-204-0070-7 75 86 129 / 108 1500 1600 55 R7
ACS800-204-0100-7 90 102 153 / 128 1750 1850 55 R7
ACS800-204-0120-7 110 126 189 / 158 2100 2200 55 R7
ACS800-204-0140-7 132 150 225 / 188 2500 2650 110 R8
ACS800-204-0170-7 160 174 261 / 218 2900 3050 110 R8
ACS800-204-0210-7 200 216 324 / 270 3600 3800 110 R8
ACS800-204-0260-7 250 258 387 / 323 4300 4500 110 R8
ACS800-204-0320-7 315 324 486 / 405 5400 5700 180 R8
ACS800-204-0400-7 400 408 612 / 510 6700 7050 180 R8
ACS800-204-0440-7 450 456 684 / 570 7500 7900 180 R8
ACS800-204-0490-7 500 504 756 / 630 8300 8750 180 R8
ACS800-204-0550-7 560 570 855 / 713 9300 9800 180 R8
ACS800-204-0610-7 630 636 954 / 795 10300 10850 180 R8
ACS800-204-0680-7 710 720 1080 / 900 11600 12200 180 R8

Код обозначения типа (Order Code) – расшифровка

Формат: ACS800-204-0XXX-Y

Символ Значение
ACS800 Семейство преобразователей
204 Исполнение: силовой IGBT-модуль с воздушным охлаждением
0XXX Номинальный ток модуля (например, 0320 = 492 А при 400 В)
Y Класс напряжения: 5 = 400 В, 6 = 500 В, 7 = 690 В

Пример:
ACS800-204-0320-5 → Силовой модуль 250 кВт, 492 А, 400 В, воздушное охлаждение.

Дополнительные опции

Код опции Описание
+B051 Встроенный тормозной чоппер (Brake Chopper)
+C121 Пластина для установки в шкаф (Mounting Plate)
+E202 Усиленная защита от коррозии (PCB coating)
+H351 Дополнительный вентилятор 230 В (Forced Air Kit)
+L502 Резервный вентилятор (Redundant Fan)
+N801 Дополнительный термодатчик (Thermal Switch)
+P901 Сертификат морского регистра (DNV, LR, ABS, BV)
+R711 Упаковка для морских перевозок (Seaworthy Package)
+S801 Защита от конденсата (Anti-Condensation Heater)
+V991 Специальная маркировка и документация (Custom Label)

Общие электрические и механические данные

Параметр R7 R8
Габариты (В×Ш×Г), мм 704 × 265 × 410 1150 × 300 × 410
Масса, кг 55 110…180
Сопротивление тормозного резистора (мин.), Ом 2,7…8,0 2,0…2,7
Потери на охлаждение, Вт 1,5…4 % от Pн 1,5…4 % от Pн
Уровень шума (1 м), дБ(А) ≤ 72 ≤ 75
Степень загрязнения (PD) 2 (IEC 60664-1) 2
Категория перенапряжения III (IEC 60664-1) III

Типовые схемы подключения и внешние элементы

  • Входной контактор (не обязателен, но рекомендован для изоляции).
  • Предохранители питания: aR 660/690 В, 100 кА (соответствуют таблице ABB).
  • Тормозной резистор: подбирается по мощности и дuty-cycle; встроенный чоппер опция +B051.
  • EMC-фильтры: опция L508 (Category C3) или L509 (Category C2).
