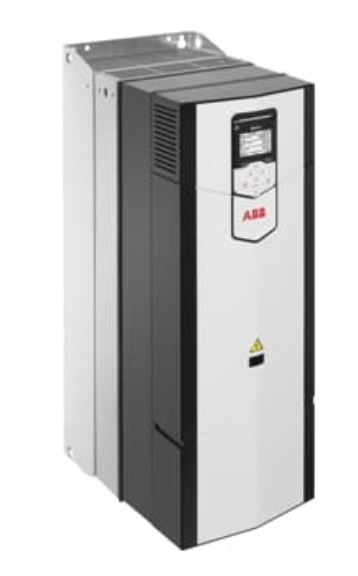

ABB ACS880-31-169A-3 Преобразователь частоты настенного монтажа со сверхнизким уровнем гармоник

Цена: 1 802 687,62 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01738628
edit

Серия ABB ACS880-31 — это настенные преобразователи частоты с ультранизким уровнем гармоник, предназначенные для управления асинхронными, синхронными и синхронно-релуктивными двигателями в промышленных приложениях, где критично качество электропитания и компактность решения.

Производство: Швейцария

Характеристики ACS880-31-169A-3

Общие характеристики серии ACS880-31

Параметр Значение
Тип Ultra-low harmonic wall-mounted drive
Напряжение питания 380–415 В (диапазон 400 В) / 380–500 В (диапазон 500 В)
Мощность 2.2–110 кВт
Тип управления DTC (Direct Torque Control)
Уровень гармоник THDi < 3% (в номинальных условиях)
Коэффициент мощности 1.0 (unity power factor)
Степень защиты IP21 (стандарт), IP55 (опция)
Класс EMC C2 (1-я среда), C3 (2-я среда)
Температура окружающей среды 0…+40 °C (без понижения), до +55 °C с понижением 1 % на 1 °C
Встроенные опции Brake chopper, EMC фильтры, I/O модули, функциональная безопасность и др.

Таблица мощностей и токов

400 В (диапазон 380–415 В)

Тип привода Размер IN (А) IMAX (А) P (кВт) ILd (А) PLd (кВт) IHd (А) PHd (кВт) Уровень шума Потеря мощности Воздушный поток
ACS880-31-09A4-3 R3 9.4 13.6 4 8.5 3 7.2 3 57 дБ 226 Вт 361 м³/ч
ACS880-31-12A6-3 R3 12.6 17 5.5 11.4 5.5 9.5 4 57 дБ 329 Вт 361 м³/ч
ACS880-31-017A-3 R3 17 21.9 7.5 15.4 7.5 12.9 5.5 57 дБ 395 Вт 361 м³/ч
ACS880-31-025A-3 R3 25 28.8 11 22.5 11 19 7.5 57 дБ 579 Вт 361 м³/ч
ACS880-31-032A-3 R6 32 42.5 15 29 15 24 11 71 дБ 625 Вт 550 м³/ч
ACS880-31-038A-3 R6 38 54.4 18.5 34 18.5 30 15 71 дБ 751 Вт 550 м³/ч
ACS880-31-045A-3 R6 45 64.6 22 41 22 36 18.5 71 дБ 912 Вт 550 м³/ч
ACS880-31-061A-3 R6 61 76.5 30 55 30 48 22 71 дБ 1088 Вт 550 м³/ч
ACS880-31-072A-3 R6 72 103.7 37 65 37 58 30 71 дБ 1502 Вт 550 м³/ч
ACS880-31-087A-3 R6 87 122.4 45 78 45 68 37 71 дБ 1904 Вт 550 м³/ч
ACS880-31-105A-3 R8 105 148 55 94 55 83 45 68 дБ 1877 Вт 860/913 м³/ч
ACS880-31-145A-3 R8 145 178.3 75 130 75 115 55 68 дБ 2963 Вт 860/913 м³/ч
ACS880-31-169A-3 R8 169 246.5 90 152 90 138 75 68 дБ 3168 Вт 860/913 м³/ч
ACS880-31-206A-3 R8 206 287.3 110 185 110 169 90 68 дБ 3990 Вт 860/913 м³/ч

500 В (диапазон 380–500 В)

Тип привода Размер IN (А) IMAX (А) P (кВт) ILd (А) PLd (кВт) IHd (А) PHd (кВт) Уровень шума Потеря мощности Воздушный поток
ACS880-31-07A6-5 R3 7.6 9.5 4 6.8 3 5.7 2.2 57 дБ 219 Вт 361 м³/ч
ACS880-31-11A0-5 R3 11 13.8 5.5 9.9 5.5 8.3 4 57 дБ 278 Вт 361 м³/ч
ACS880-31-014A-5 R3 14 18.7 7.5 12.6 7.5 11 5.5 57 дБ 321 Вт 361 м³/ч
ACS880-31-021A-5 R3 21 26.3 11 18.9 11 16 7.5 57 дБ 473 Вт 361 м³/ч
ACS880-31-027A-5 R6 27 35.7 15 24 15 21 11 71 дБ 625 Вт 550 м³/ч
ACS880-31-034A-5 R6 34 45.9 18.5 30 18.5 27 15 71 дБ 711 Вт 550 м³/ч
ACS880-31-040A-5 R6 40 57.8 22 36 22 32 18.5 71 дБ 807 Вт 550 м³/ч
ACS880-31-052A-5 R6 52 68 30 46 30 41 22 71 дБ 960 Вт 550 м³/ч
ACS880-31-065A-5 R6 65 88.4 37 58 37 52 30 71 дБ 1223 Вт 550 м³/ч
ACS880-31-077A-5 R6 77 110.5 45 69 45 62 37 71 дБ 1560 Вт 550 м³/ч
ACS880-31-101A-5 R8 101 148 55 90 55 81 45 68 дБ 1995 Вт 860/913 м³/ч
ACS880-31-124A-5 R8 124 178 75 111 75 100 55 68 дБ 2800 Вт 860/913 м³/ч
ACS880-31-156A-5 R8 156 247 90 140 90 128 75 68 дБ 3168 Вт 860/913 м³/ч
ACS880-31-180A-5 R8 180 287 110 162 110 148 90 68 дБ 3872 Вт 860/913 м³/ч

Расшифровка кода обозначения типа

Пример: ACS880-31-169A-3

Часть кода Значение
ACS880 Серия
31 Ультра-низкогармоничный настенный преобразователь (ULH, wall-mounted)
169A Номинальный ток (169 А)
3 Напряжение: 3 = 400 В, 5 = 500 В

Дополнительные опции (плюс-коды)

Код опции Описание
+P940 IP20 (для монтажа в шкаф)
+P944 IP20 (для монтажа в шкаф, альтернативный вариант)
+B054 IP42
+B055 IP54
+B056 IP55
+C135 Фланцевый монтаж
+E200 EMC C3, заземлённая сеть (TN)
+E201 EMC C3, незаземлённая сеть (IT)
+E202 EMC C2, 1-я среда, ограниченное распространение
+E205 du/dt фильтр
+E208 Common mode фильтр (стандарт для 690 В)
+D150 Brake chopper (встроенный)
+D151 Brake resistor (внешний)
+F250 Главный выключатель
+F255 Линейный контактор
+F259 Автоматический выключатель
+G300 Обогреватель шкафа (внешнее питание)
+G313 Выход для обогревателя двигателя
+Q950–Q979 Функции безопасности (STO, SS1, SLS, SSE и др.)
+Q971 ATEX-защита двигателя (PTC/PT100)
+L521 Энкодерный интерфейс FSE-31
+N8010 Программирование по IEC 61131-3 (Drive Application Builder)
+N5000–N5700 Прикладные программы (кран, вентилятор, насос, центрифуга и др.)
+N7502 Поддержка SynRM (синхронное релуктивное двигателя)
+N8200 Лицензия на высокую частоту (>598 Гц)
+C129 UL/cUL сертификация
+C134 CSA сертификация
+C132 Морской тип (Marine type approval)
+P902 Пользовательские модификации

Документы по ACS880-31-169A-3

Узнайте больше про приводы ABB.
  • Рекомендованные цены на продукцию завода ABB
    Рекомендованные цены на продукцию
  • Приводы настенного монтажа со сверхнизким уровнем гармоник ACS880-31. Техническое описание (eng).
  • Бланк заказа продукции
    Бланк заказа

О компании

Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

  • ТЕХНОЛОГИИ

    Компания постоянно внедряет инновации в широкий спектр продуктов, систем и услуг, которые повышают энергоэффективность, надежность и производительность.

  • ЦЕННОСТИ

    Стремление к успеху, постоянное развитие, помощь в решении мировых энергетических проблем - важные составляющие компании.

  • ОПЫТ

    Обладая более чем 130-летним опытом, компания объединяет в себе инженерные ноу-хау, области электрификации и автоматизации.

Все товары

Группа «Новые Технологии» предлагает к ознакомлению продукцию завода ABB: приводы для систем водоснабжения и водоотведения, коммуникационные модули, адаптеры, приводы постоянного и переменного тока, преобразователи частоты и пр.
показать еще >
  • Приводы систем водоснабжения ABB
    Приводы систем водоснабжения
    ACQ550-U1, ACQ580-01 и др.
  • Установочные комплекты ABB
    Установочные комплекты
    A-4-8, A-4-67 и др.
  • Тормозные блоки ABB
    Тормозные блоки
    ACS-BRK и др.
  • Линейные фильтры ABB
    Линейные фильтры
    ALCL, WFU и др.
  • Фильтры ЭМС ABB
    Фильтры ЭМС
    ARFI, RFI и др.
  • Фильтры выходные du/dt ABB
    Фильтры выходные du/dt
    BOCH и др.
  • Синусные фильтры ABB
    Синусные фильтры
    NSIN0006-5, NSIN0011-7 и др.
  • Тормозные резисторы ABB
    Тормозные резисторы
    CBT, CBR-V и др.
  • Дроссели ABB
    Дроссели
    CHK, DCL и др.
  • Комплекты для установки фильтров ABB
    Комплекты для установки фильтров
    A-X и др.
  • Платы для приводов постоянного тока ABB
    Платы для приводов постоянного тока
    SDCS-AMC, SDCS-BAB и др.
  • Панели управления ABB
    Панели управления
    CDP, ACH и др.
  • Монтажные комплекты ABB
    Монтажные комплекты
    DPMP, JPMP, OPMP и др.
  • Комплектующие для приводов ABB
    Комплектующие для приводов
    BCU, DCA, DCF и др.
  • Модули расширения ABB
    Модули расширения
    AIMA-01, AIMA-01 и др.
  • Модули интерфейса ABB
    Модули интерфейса
    BTAC-02, FSE-31 и др.
  • Модули коммуникационные ABB
    Модули коммуникационные
    FCAN-01, FCNA-01 и др.
  • Модули оптоволоконной связи ABB
    Модули оптоволоконной связи
    FDCO-01, RDCO-02 и др.
  • Модули безопасности ABB
    Модули безопасности
    FPTC-01, FSO-12 и др.
  • Модули удаленного мониторинга ABB
    Модули удаленного мониторинга
    SREA-01, NETA-21 и др.
  • Цифровые модули ABB
    Цифровые модули
    CHDI-01, FSEA-21 и др.
  • Импульсные модули ABB
    Импульсные модули
    FEN-31, FSPS-21 и др.
  • Модули адаптеров ABB
    Модули адаптеров
    RECA-01, RMBA-01 и др.
  • Адаптеры ABB
    Адаптеры
    64510304, FLON-01 и др.
  • Кабели ABB
    Кабели
    BCBL-01, NLWC-02 и др.
  • Приводы постоянного тока ABB
    Приводы постоянного тока
    DCA, DCE и др.
  • Тиристорные приводы постоянного тока ABB
    Тиристорные приводы постоянного тока
    DCS501, DCS502 и др.
  • Промышленные приводы постоянного тока ABB
    Промышленные приводы постоянного тока
    DCS800, DCS880 и др.
  • Универсальные высоковольтные приводы ABB
    Универсальные высоковольтные приводы
    ACS580MV, ACS1000 и др.
  • Высоковольтные приводы с воздушным охлаждением ABB
    Высоковольтные приводы с воздушным охлаждением
    ACS 1000, ACS5000 и др.
  • Высоковольтные приводы с низким уровнем гармоник ABB
    Высоковольтные приводы с низким уровнем гармоник
    ACS2000 и др.
  • Высоковольтные приводы с водяным охлаждением ABB
    Высоковольтные приводы с водяным охлаждением
    ACS6105, ACS6109 и др.
  • Преобразователи частоты для систем ОВКВ ABB
    Преобразователи частоты для систем ОВКВ
    ACH580, ACH480 и др.
  • Операторские панели ABB
    Операторские панели
    CK516, CP и др.
  • ПО для панелей оператора ABB
    ПО для панелей оператора
    PB610, CP400-SOFT и др.
  • Аксессуары для панелей оператора ABB
    Аксессуары для панелей оператора
    CAB, IFC и др.
  • Контроллеры AC31 ABB
    Контроллеры AC31
    07KR51, 07KR240 и др.
  • Модули ввода-вывода ABB
    Модули ввода-вывода
    AI523, AO523 и др.
  • Аксессуары для ПЛК ABB
    Аксессуары для ПЛК
    07SK, MC и др.
  • Беспроводные устройства ABB
    Беспроводные устройства
    SZC, WAC и др.
  • ПО для ПЛК ABB
    ПО для ПЛК
    DM200, DV500 и др.
  • Контроллеры и модули ЦПУ AC500 ABB
    Контроллеры и модули ЦПУ AC500
    PM554, PM556 и др.
  • Терминальные модули ABB
    Терминальные модули
    TB511, TF501 и др.
  • Коммуникационные модули ABB
    Коммуникационные модули
    CM572, CM575 и др.
  • Интерфейсные модули ABB
    Интерфейсные модули
    CI501, CI502 и др.
  • Функциональны модули ABB
    Функциональны модули
    FM502 и др.
  • Низковольтные преобразователи частоты ABB
    Низковольтные преобразователи частоты
    ACS163, ACS401 и др.
  • Электроприводы переменного тока ABB
    Электроприводы переменного тока
    ACL30 и др.
  • Преобразователи частоты небольших мощностей ABB
    Преобразователи частоты небольших мощностей
    ACS150, ACS255 и др.
  • Преобразователи частоты для машиностроения ABB
    Преобразователи частоты для машиностроения
    ACS355, ACSM1 и др.
  • Преобразователи частоты для насосов и вентиляторов ABB
    Преобразователи частоты для насосов и вентиляторов
    ACS310, ACS320 и др.
  • Микроприводы ABB
    Микроприводы
    ACS55-01E, ACS55-01N и др.
  • Низковольтные приводы ABB
    Низковольтные приводы
    ACS480 и др.
  • Приводы с регулируемой частотой вращения ABB
    Приводы с регулируемой частотой вращения
    ACS501, ACS502 и др.
  • Преобразователи частоты общего назначения ABB
    Преобразователи частоты общего назначения
    ACS550-U2, ACS550-U1 идр.
  • Преобразователи частоты с выключателем ABB
    Преобразователи частоты с выключателем
    ACS550-PD, ACS550-PC и др.
  • Приводные модули ABB
    Приводные модули
    ACS580-04 и др.
  • Преобразователи частоты настенные ABB
    Преобразователи частоты настенные
    ACS550, ACS580-01 и др.
  • Преобразователи частоты встроенные в шкаф ABB
    Преобразователи частоты встроенные в шкаф
    ACS580-07 и др.
  • Модули рекуперативного выпрямителя ABB
    Модули рекуперативного выпрямителя
    ACS880-904, ACS880-907 и др.
  • Инверторные модули ABB
    Инверторные модули
    ACS880-104, ACS880-107 и др.
  • Модули питания ABB
    Модули питания
    ACS880-204, ACS880-304 и др.
  • Диодные выпрямители ABB
    Диодные выпрямители
    ACS880-307, ACS800-1107LC и др.
  • Активные выпрямители ABB
    Активные выпрямители
    ACS880-207, ACS800-207 и др.
  • Тиристорные выпрямители ABB
    Тиристорные выпрямители
    ACS800-407, ACS800-807 и др.
  • Тормозные модули ABB
    Тормозные модули
    ACS800-607, ACS800-607LC и др.
  • Блоки жидкостного охлаждения ABB
    Блоки жидкостного охлаждения
    ACS800-1007LC и др.
  • Преобразователи постоянного тока ABB
    Преобразователи постоянного тока
    ACS880-1604, ACS880-1604LC и др.
  • Рекуперативные преобразователи частоты ABB
    Рекуперативные преобразователи частоты
    ACS880-11, ACS880-14 и др.
  • Комплекты модулей с одним приводом ABB
    Комплекты модулей с одним приводом
    ACS880-04F, ACS880-04FXT и др.
  • Приводы с низким уровнем гармоник ABB
    Приводы с низким уровнем гармоник
    ACS800-37, ACS880-31 и др.
  • Одиночные приводы настенного монтажа ABB
    Одиночные приводы настенного монтажа
    ACS800-11, ACS800-U11 и др.
  • Одиночные приводы шкафного исполнения ABB

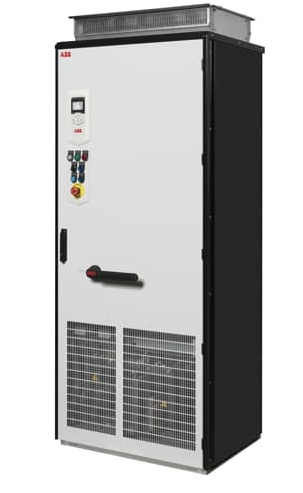

    Одиночные приводы шкафного исполнения
    ACS800-07, ACS800-U7 и др.
  • Одиночные приводы напольного исполнения ABB
    Одиночные приводы напольного исполнения
    ACS800-02, ACS800-U2 и др.

ГК НОВЫЕ ТЕХНОЛОГИИ

По вопросам продаж и поддержки обращайтесь г.
Напишите ваше сообщение
Операторы онлайн!
  • 029 - Громова Марина
    Здравствуйте! Я могу вам чем-то помочь?
Оператор набирает сообщение
горячая линия ABB 029 - Громова Марина

Здравствуйте! Какая продукция Вас интересует?

Выберите канал общения:

Представительства в России, Армении, Белоруссии, Казахстане, Киргизии, Таджикистане, Узбекистане и других странах мира. Доставка в любой город.

Задайте вопрос прямо сейчас:
