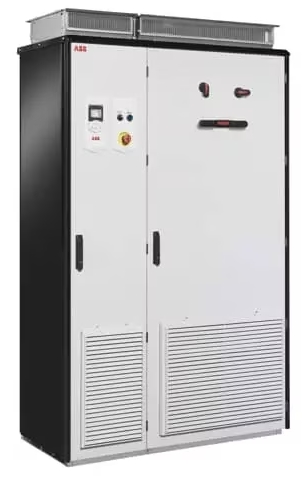

ABB ACS880-17-0503A-5 Преобразователь частоты рекуперативный шкафный
Цена: 5 483 437,72 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01738548
Серия ABB ACS880-17 — это линия рекуперативных (регенеративных) преобразователей частоты с воздушным и жидкостным охлаждением, предназначенных для высокопроизводительных и энергоэффективных приводов в требовательных промышленных приложениях.
Производство: Швейцария
Характеристики ACS880-17-0503A-5
Общее описание серии ABB ACS880-17
| Параметр | Значение |
|---|---|
| Тип привода | Рекуперативный (регенеративный) с полным 4-квадрантным управлением |
| Тип двигателя | Асинхронный, сервомотор, синхронный с ПМ, реактивный, индукторный |
| Диапазон мощности | От 45 кВт до 3200 кВт (в зависимости от напряжения и типа охлаждения) |
| Напряжение питания | 400 В, 500 В, 690 В (3 фазы) |
| Частота питания | 50/60 Гц |
| Степень защиты | IP22 (стандарт), IP42, IP54 (опционально) |
| Температура эксплуатации | -15…+50 °C (снижение мощности выше +40 °C) |
| Высота установки | До 1000 м без снижения, далее — 1 % за каждые 100 м |
| Регенерация энергии | Встроенная — 100 % регенерации непрерывно |
| Фильтры | Встроенный LCL-фильтр, опция EMC фильтра, синус-фильтр |
| Повышение напряжения DC | Поддержка повышения выходного напряжения до 10 % выше номинала |
| Интерфейсы | Ethernet, Modbus RTU, опционально — PROFINET, EtherCAT, CANopen и др. |
| Морское исполнение | Доступно (+C132) — устойчивость к вибрации, влаге и коррозии |
| Охлаждение | Воздушное (ACS880-17) и жидкостное (ACS880-17LC) |
ACS880-17 — Воздушное охлаждение
Напряжение 400 В (3~)
| Тип | In (A) | Imax (A) | Pn (кВт) | Pmax (кВт) | Размер |
|---|---|---|---|---|---|
| ACS880-17-0105A-3 | 105 | 148 | 55 | 75 | R8 |
| ACS880-17-0145A-3 | 145 | 178 | 75 | 90 | R8 |
| ACS880-17-0169A-3 | 169 | 247 | 90 | 110 | R8 |
| ACS880-17-0206A-3 | 206 | 287 | 110 | 132 | R8 |
| ACS880-17-0293A-3 | 293 | 418 | 160 | 200 | R11 |
| ACS880-17-0363A-3 | 363 | 498 | 200 | 250 | R11 |
| ACS880-17-0442A-3 | 442 | 621 | 250 | 315 | R11 |
| ACS880-17-0505A-3 | 505 | 631 | 250 | 315 | R11 |
| ACS880-17-0585A-3 | 585 | 751 | 315 | 400 | R11 |
| ACS880-17-0650A-3 | 650 | 859 | 355 | 450 | R11 |
| ACS880-17-0450A-3 | 450 | 590 | 250 | 315 | 2×R8i |
| ACS880-17-0620A-3 | 620 | 810 | 355 | 400 | 2×R8i |
| ACS880-17-0730A-3 | 730 | 950 | 400 | 500 | 2×R8i |
| ACS880-17-0800A-3 | 800 | 1040 | 450 | 560 | 2×R8i |
| ACS880-17-0870A-3 | 870 | 1050 | 500 | 630 | 2×R8i |
| ACS880-17-1110A-3 | 1110 | 1450 | 630 | 800 | 2×R8i+2×R8i |
| ACS880-17-1210A-3 | 1210 | 1580 | 710 | 800 | 2×R8i+2×R8i |
| ACS880-17-1430A-3 | 1430 | 1860 | 800 | 1000 | 2×R8i+2×R8i |
| ACS880-17-1700A-3 | 1700 | 2040 | 1000 | 1200 | 2×R8i+2×R8i |
| ACS880-17-2060A-3 | 2060 | 2680 | 1200 | 1400 | 3×R8i+3×R8i |
| ACS880-17-2530A-3 | 2530 | 3040 | 1400 | 1600 | 3×R8i+3×R8i |
Напряжение 500 В (3~)
| Тип | In (A) | Imax (A) | Pn (кВт) | Pmax (кВт) | Размер |
|---|---|---|---|---|---|
| ACS880-17-0101A-5 | 101 | 148 | 55 | 75 | R8 |
| ACS880-17-0124A-5 | 124 | 178 | 75 | 90 | R8 |
| ACS880-17-0156A-5 | 156 | 247 | 90 | 110 | R8 |
| ACS880-17-0180A-5 | 180 | 287 | 110 | 132 | R8 |
| ACS880-17-0260A-5 | 260 | 418 | 160 | 200 | R11 |
| ACS880-17-0361A-5 | 361 | 542 | 200 | 250 | R11 |
| ACS880-17-0414A-5 | 414 | 614 | 250 | 315 | R11 |
| ACS880-17-0460A-5 | 460 | 660 | 315 | 355 | R11 |
| ACS880-17-0503A-5 | 503 | 725 | 355 | 400 | R11 |
| ACS880-17-0420A-5 | 420 | 550 | 250 | 315 | 2×R8i |
| ACS880-17-0570A-5 | 570 | 750 | 400 | 450 | 2×R8i |
| ACS880-17-0640A-5 | 640 | 840 | 450 | 500 | 2×R8i |
| ACS880-17-0710A-5 | 710 | 930 | 500 | 560 | 2×R8i |
| ACS880-17-0780A-5 | 780 | 1020 | 560 | 630 | 2×R8i |
| ACS880-17-1010A-5 | 1010 | 1320 | 710 | 800 | 2×R8i+2×R8i |
| ACS880-17-1110A-5 | 1110 | 1450 | 800 | 900 | 2×R8i+2×R8i |
| ACS880-17-1530A-5 | 1530 | 1990 | 1100 | 1200 | 2×R8i+2×R8i |
| ACS880-17-1980A-5 | 1980 | 2580 | 1400 | 1600 | 3×R8i+3×R8i |
| ACS880-17-2270A-5 | 2270 | 2960 | 1600 | 1800 | 3×R8i+3×R8i |
Напряжение 690 В (3~)
| Тип | In (A) | Imax (A) | Pn (кВт) | Pmax (кВт) | Размер |
|---|---|---|---|---|---|
| ACS880-17-0174A-7 | 174 | 274 | 132 | 160 | R11 |
| ACS880-17-0210A-7 | 210 | 384 | 160 | 200 | R11 |
| ACS880-17-0271A-7 | 271 | 411 | 200 | 250 | R11 |
| ACS880-17-0330A-7 | 330 | 480 | 250 | 315 | R11 |
| ACS880-17-0370A-7 | 370 | 520 | 315 | 355 | R11 |
| ACS880-17-0430A-7 | 430 | 555 | 355 | 400 | R11 |
| ACS880-17-0320A-7 | 320 | 480 | 250 | 315 | 2×R8i |
| ACS880-17-0390A-7 | 390 | 590 | 315 | 355 | 2×R8i |
| ACS880-17-0460A-7 | 460 | 690 | 400 | 450 | 2×R8i |
| ACS880-17-0510A-7 | 510 | 770 | 450 | 500 | 2×R8i |
| ACS880-17-0580A-7 | 580 | 870 | 500 | 560 | 2×R8i |
| ACS880-17-0660A-7 | 660 | 990 | 560 | 630 | 2×R8i |
| ACS880-17-0770A-7 | 770 | 1160 | 630 | 710 | 2×R8i |
| ACS880-17-0950A-7 | 950 | 1430 | 800 | 900 | 2×R8i+2×R8i |
| ACS880-17-1130A-7 | 1130 | 1700 | 900 | 1100 | 2×R8i+2×R8i |
| ACS880-17-1450A-7 | 1450 | 2180 | 1200 | 1300 | 3×R8i+3×R8i |
| ACS880-17-1680A-7 | 1680 | 2520 | 1400 | 1600 | 3×R8i+3×R8i |
| ACS880-17-1950A-7 | 1950 | 2930 | 1600 | 1800 | 4×R8i+4×R8i |
| ACS880-17-2230A-7 | 2230 | 3350 | 2000 | 2200 | 4×R8i+4×R8i |
| ACS880-17-2770A-7 | 2770 | 4160 | 2400 | 2700 | 6×R8i+5×R8i |
ACS880-17LC — Жидкостное охлаждение (690 В)
| Тип | In (A) | Imax (A) | Pn (кВт) | Pmax (кВт) | Размер |
|---|---|---|---|---|---|
| ACS880-17LC-0390A-7 | 390 | 590 | 355 | 400 | 1×R8i+1×R8i |
| ACS880-17LC-0430A-7 | 430 | 650 | 400 | 450 | 1×R8i+1×R8i |
| ACS880-17LC-0480A-7 | 480 | 720 | 450 | 500 | 1×R8i+1×R8i |
| ACS880-17LC-0520A-7 | 520 | 780 | 500 | 560 | 1×R8i+1×R8i |
| ACS880-17LC-0600A-7 | 600 | 900 | 560 | 630 | 1×R8i+1×R8i |
| ACS880-17LC-0670A-7 | 670 | 1010 | 630 | 710 | 1×R8i+1×R8i |
| ACS880-17LC-0750A-7 | 750 | 1130 | 710 | 800 | 1×R8i+1×R8i |
| ACS880-17LC-0830A-7 | 830 | 1250 | 800 | 900 | 1×R8i+1×R8i |
| ACS880-17LC-1000A-7 | 1000 | 1500 | 1000 | 1200 | 2×R8i+2×R8i |
| ACS880-17LC-1170A-7 | 1170 | 1760 | 1100 | 1300 | 2×R8i+2×R8i |
| ACS880-17LC-1270A-7 | 1270 | 1910 | 1200 | 1400 | 2×R8i+2×R8i |
| ACS880-17LC-1470A-7 | 1470 | 2210 | 1400 | 1600 | 2×R8i+2×R8i |
| ACS880-17LC-1620A-7 | 1620 | 2430 | 1600 | 1800 | 2×R8i+2×R8i |
| ACS880-17LC-1940A-7 | 1940 | 2910 | 1800 | 2000 | 3×R8i+3×R8i |
| ACS880-17LC-2180A-7 | 2180 | 3270 | 2000 | 2200 | 3×R8i+3×R8i |
| ACS880-17LC-2390A-7 | 2390 | 3590 | 2300 | 2500 | 3×R8i+3×R8i |
| ACS880-17LC-2880A-7 | 2880 | 4320 | 2700 | 3000 | 4×R8i+4×R8i |
| ACS880-17LC-3160A-7 | 3160 | 4740 | 3000 | 3400 | 4×R8i+4×R8i |
| ACS880-17LC-3580A-7 | 3580 | 5370 | 3400 | 3800 | 5×R8i+5×R8i |
| ACS880-17LC-4050A-7 | 4050 | 6080 | 3800 | 4400 | 6×R8i+5×R8i |
| ACS880-17LC-4700A-7 | 4700 | 7050 | 4400 | 5000 | 6×R8i+6×R8i |
| ACS880-17LC-5650A-7 | 5650 | 8480 | 5200 | 6000 | 8×R8i+7×R8i |
| ACS880-17LC-6260A-7 | 6260 | 9390 | 6000 | 6300 | 8×R8i+8×R8i |
Расшифровка типа (Код обозначения)
| Позиция | Пример: ACS880-17-0442A-3 | Описание |
|---|---|---|
| ACS880 | Серия | Семейство промышленных приводов ABB |
| 17 | Тип конструкции | 17 — рекуперативный привод с встроенным LCL-фильтром |
| 442A | Номинальный ток | 442 А |
| 3 | Напряжение | 3 = 400 В, 5 = 500 В, 7 = 690 В |
| LC | Охлаждение | При наличии LC — жидкостное охлаждение (например, ACS880-17LC) |
Дополнительные опции и аксессуары
| Код опции | Описание |
|---|---|
| +E200 | EMC фильтр C3 (заземлённая сеть, 2-я среда) |
| +E201 | EMC фильтр C3 (незаземлённая сеть, IT) |
| +E202 | EMC фильтр C2 (1-я среда, ограниченное распространение) |
| +E205 | dU/dt фильтр (защита двигателя от крутых фронтов) |
| +E208 | Фильтр синфазных помех (стандарт для 690 В) |
| +C132 | Морское исполнение (сертификаты классификационных обществ) |
| +C121 | Морская сертификация для критичных применений |
| +P940 | IP20 (открытый тип) |
| +P944 | IP21 / UL Type 1 |
| +B054 | IP42 |
| +B055 | IP54 |
| +B056 | IP55 |
| +H351 | Ввод кабелей снизу |
| +H353 | Ввод кабелей сверху |
| +D150 | Тормозной чоппер (встроенный) |
| +D151 | Тормозной резистор (внешний) |
| +Q972 | Безопасность FSO-21 (с энкодером) |
| +Q973 | Безопасность FSO-12 (без энкодера) |
| +Q982 | PROFIsafe по PROFINET |
| +Q986 | PROFIsafe модуль FSPS-21 |
| +Q971 | ATEX-сертифицированная защита двигателя |
| +N8010 | Программирование по IEC 61131-3 |
| +N5000 | Приложение: валкоукладчик |
| +N5050 | Приложение: кран |
| +N5100 | Приложение: лебёдка |
| +N5150 | Приложение: центрифуга |
| +N5300 | Приложение: испытательный стенд |
| +N7502 | Поддержка SynRM-двигателей |
| +N8200 | Лицензия на высокие частоты (до 598 Гц и выше) |
