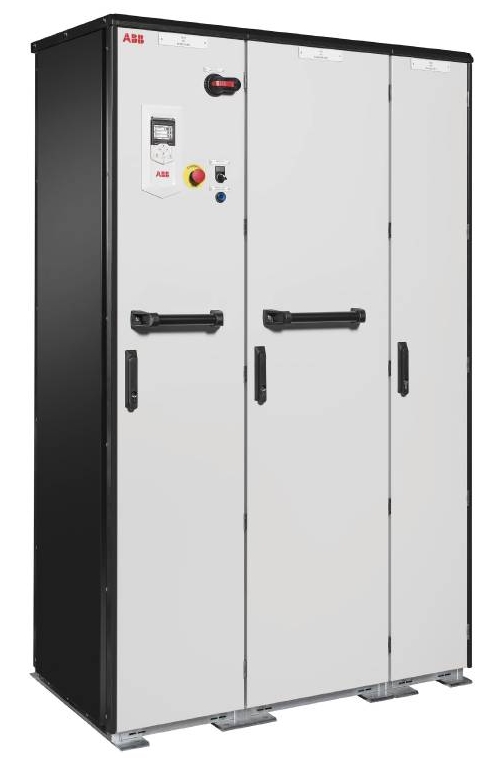

ABB ACS880-07CLC-1660A-7+A004 Преобразователь частоты одиночный с жидкостным охлаждением шкафный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01738330
edit

Серия ABB ACS880-07CLC — это линейка жидкостно-охлаждаемых кабинетных преобразователей частоты мощностью от 315 кВт до 5,6 МВт, предназначенных для управления асинхронными, синхронными постоянного магнита и синхронными реактивными двигателями (SynRM) в самых тяжёлых промышленных условиях.

Расшифровка кода обозначения типа

Позиция Пример Значение Возможные варианты Описание
1…6 ACS880 Серия ACS880 Семейство промышленных преобразователей
7…9 -07CLC Конструктив -07CLC Кабинетный, жидкостное охлаждение
10…12 0390A Номинальный ток 0390…6460 Номинальный ток, А (390, 430, 480, 530, 600, 670, 750, 850, 1030, 1170, 1310, 1470, 1660, 1940, 2180, 2470, 2880, 3260, 3580, 4050, 4840, 5650, 6460)
13 -7 Напряжение -7 690 В (только 690 В для CLC)
14… +A004, +A006, +D150, +F272 и др. Опции См. таблицу опций ниже Дополнительные функции и исполнения
Производство: Швейцария

Характеристики ACS880-07CLC-1660A-7+A004

Полная таблица моделей и параметров

Тип IN, A Imax, A PN, кВт PLd, кВт PHd, кВт Потери, кВт Шум, дБ(А) Поток охлаждающей жидкости, л/мин Кол-во модулей (D8D / R8i) Примечание
0390A-7 357 390 355 350 250 8,6 67 28 1 / 1 6-импульс
0430A-7 394 430 400 355 300 9,3 67 28 1 / 1 6-импульс
0480A-7 439 480 450 400 350 10 67 28 1 / 1 6-импульс
0530A-7 485 530 500 450 400 11 67 28 1 / 1 6-импульс
0600A-7 549 600 560 560 450 13 67 28 1 / 1 6-импульс
0670A-7 613 670 630 630 500 14 67 28 1 / 1 6-импульс
0750A-7 686 750 710 710 560 16 67 28 1 / 1 6-импульс
0850A-7 778 850 800 800 630 18 67 28 1 / 1 6-импульс
1030A-7 943 1030 1000 900 710 22 69 54 2 / 2 6-импульс
1170A-7 1071 1170 1100 1000 800 25 69 54 2 / 2 6-импульс
1310A-7 1199 1310 1200 1100 900 27 69 54 2 / 2 6-импульс
1470A-7 1345 1470 1400 1200 1000 31 69 54 2 / 2 6-импульс
1660A-7 1519 1660 1600 1400 1200 35 69 54 2 / 2 6-импульс
1940A-7 1775 1940 1800 1600 1400 41 71 72 3 / 3 6-импульс
2180A-7 1995 2180 2000 1800 1600 46 71 72 3 / 3 6-импульс
2470A-7 2261 2470 2300 2000 1800 53 71 72 3 / 3 6-импульс
2880A-7 2636 2880 2700 2300 2000 61 72 98 4 / 4 6-импульс
3260A-7 2984 3260 3000 2600 2300 69 72 98 4 / 4 6-импульс
3580A-7+A004 3276 3580 3400 3200 2600 76 73 126 6 / 5 12-импульс
4050A-7+A004 3707 4050 3800 3600 2800 87 74 126 6 / 5 12-импульс
4840A-7+A004 4430 4840 4400 3800 3500 121 75 170 6 / 6 12-импульс
5650A-7+A004 5171 5650 5200 4700 4000 138 75 186 8 / 7 12-импульс
6460A-7+A004 5912 6460 6000 5400 4700 154 75 186 8 / 8 12-импульс
2470A-7+A006 2261 2470 2300 2000 1800 53 71 82 4 / 3 24-импульс
3260A-7+A006 2984 3260 3000 2600 2300 69 72 98 4 / 4 24-импульс
4840A-7+A006 4430 4840 4400 3800 3500 121 74 154 8 / 6 24-импульс
5650A-7+A006 5171 5650 5200 4700 4000 138 75 170 8 / 7 24-импульс
6460A-7+A006 5912 6460 6000 5400 4700 154 75 186 8 / 8 24-импульс

Опции (заказываются отдельно)

Код Описание
+A004 Увеличенный запас по току (1,1×IN) и 12-импульсное питание
+A006 Увеличенный запас по току и 24-импульсное питание
+D150 Тормозной дроссель (chopper) встроен
+F272 Встроенная зарядная цепь (без внешнего ЗУ)
+C121 Морское исполнение (усиленные крепления, краска)
+G300 Обогреватель шкафа (100 Вт, 230 В)
+G307 Термостат обогревателя
+G313 Гигростат
+L504 Клеммный блок для внешнего ЦУ (X504)
+L505 Реле PTC (2 канала)
+L506 Реле Pt100 (6 каналов)
+E202 EMC-фильтр 2-го класса (C3)
+E205 dU/dt-фильтр на выходе
+E206 Синус-фильтр на выходе
+E208 Фильтр общего режима
+B055 IP54-вентилятор для вспомогательного трансформатора
+G334 Вольтметр на двери
+M600…M605 Стартеры вспомогательных двигателей

Предохранители (рекомендованные Bussmann)

Тип AC-предохранители (aR) DC-предохранители (инвертор)
0390…0850A-7 3×170M6467 (1400 A, 690 В) 2×170M6546…170M6501 (800…1400 A)
1030…1660A-7 6×170M6467 4×170M65xx
1940…2470A-7 9…12×170M6467 6×170M65xx
2880…3260A-7 12×170M6467 8×170M65xx
3580…6460A-7+A004 18…24×170M6467 10…16×170M65xx
2470…6460A-7+A006 12…24×170M6467 8…16×170M65xx

Кабельные вводы и максимальные сечения

Тип Вход (медь, XLPE) Выход (медь, XLPE) Кол-во кабелей на фазу
0390…0850A-7 2×(3×240+72) 2×(3×240+120) 2
1030…1660A-7 2×4×(3×240+72) 2×3×(3×240+120) 4
1940…2470A-7 3×4×(3×240+72) 3×3×(3×240+120) 6
2880…3260A-7 4×4×(3×240+72) 4×3×(3×240+120) 8
3580…6460A-7+A004 6…8×4×(3×240+72) 6…8×4×(3×240+120) 12…16

Габариты и масса (базовый 6-импульсный вариант)

Тип Высота, мм Ширина, мм Глубина, мм Масса, кг
0390…0850A-7 2145 600 757 450…650
1030…1660A-7 2145 1200 757 900…1200
1940…2470A-7 2145 1800 757 1300…1600
2880…3260A-7 2145 2400 757 1800…2100
3580…6460A-7+A004 2145 3600…4800 757 2500…3500
