ABB ACS880-07-0084A-7+D150 Преобразователь частоты одиночный встроенный в шкаф

Цена: 1 365 986,54 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01738009
edit

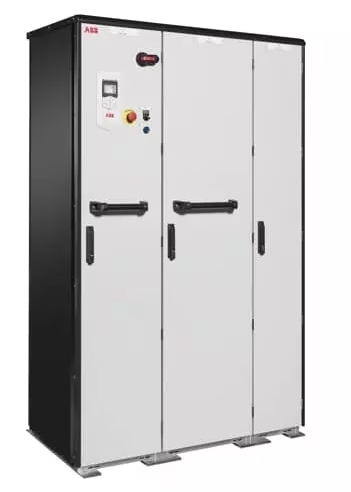

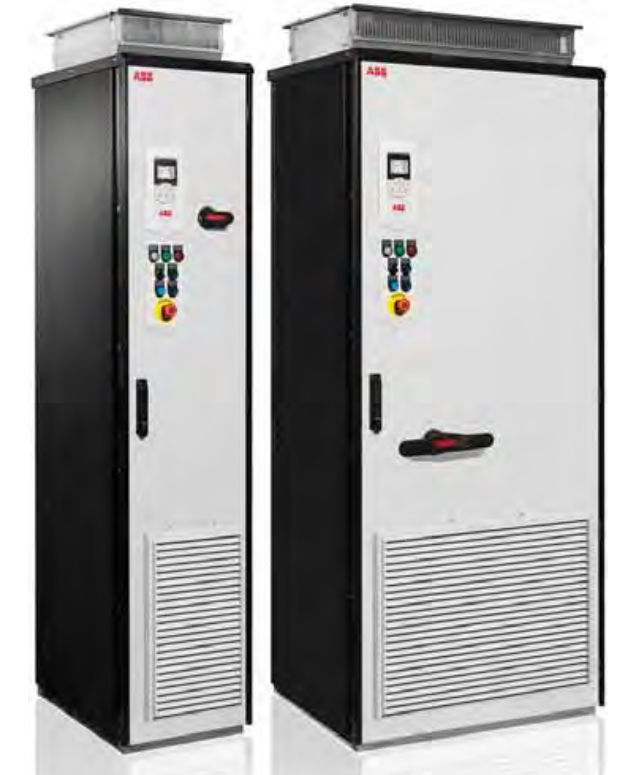

Серия ABB ACS880-07 – это кабинетные (шафтовые) преобразователи частоты мощностью от 30 кВт до 5,6 МВт, предназначенные для управления асинхронными, синхронными постоянного магнита, сервоприводами и синхронными реактивными двигателями (SynRM) в самых тяжёлых промышленных условиях.

Структура обозначения типа (код заказа)

Позиция в коде Значение Возможные варианты Описание
1…6 Серия ACS880 Семейство промышленных преобразователей
7…9 Конструктив -07 Кабинетный (шафтовый) вариант, воздушное охлаждение
10…12 Ток выходной XXX A Номинальный ток, А (0105…2860)
13 Номинальное напряжение сети -3 / -5 / -7 400 В / 500 В / 690 В
14… Опции +D150, +D151, +F250, +E202, +E205, +E206, +F289, +G300, +L504, +C121, +A004, +A006 … См. таблицу опций ниже

Пример расшифровки
ACS880-07-0880A-3+D150+F289+G300

  • 880 A номинального тока
  • 400 В сеть
  • встроенный тормозной дроссель (+D150)
  • автоматический выключатель США (+F289)
  • обогреватель шкафа (+G300)
Производство: Швейцария

Характеристики ACS880-07-0084A-7+D150

Таблица всех стандартных моделей (воздушное охлаждение)

Тип (400 В) Тип (500 В) Тип (690 В) Размер шкафа IN, А Imax, А PN, кВт PLd, кВт PHd, кВт Потери, Вт Шум, дБ(А) Воздух, м³/ч
0105A-3 0096A-5 0061A-7 R6 105 / 96 / 61 148 / 148 / 104 55 / 55 / 55 55 / 55 / 55 45 / 45 / 45 1 795 67 1 750
0145A-3 0124A-5 0084A-7 R6 145 / 124 / 84 178 / 178 / 124 75 / 75 / 75 75 / 75 / 75 55 / 55 / 55 1 940 67 1 750
0169A-3 0156A-5 0098A-7 R7 169 / 156 / 98 247 / 247 / 168 90 / 90 / 90 90 / 90 / 75 75 / 75 / 75 2 440 67 1 750
0206A-3 0180A-5 0119A-7 R7 206 / 180 / 119 287 / 287 / 198 110 / 110 / 110 110 / 110 / 90 90 / 90 / 90 2 810 67 1 750
0246A-3 0240A-5 0142A-7 R8 246 / 240 / 142 350 / 350 / 250 132 / 132 / 132 132 / 132 / 110 110 / 110 / 110 3 800 65 1 750
0293A-3 0260A-5 0174A-7 R8 293 / 260 / 174 418 / 418 / 274 160 / 160 / 160 160 / 160 / 132 132 / 132 / 132 4 400 65 1 750
0363A-3 0361A-5 0210A-7 R9 363 / 361 / 210 498 / 542 / 384 200 / 200 / 200 200 / 200 / 160 160 / 160 / 160 5 300 68 1 150
0430A-3 0414A-5 0271A-7 R9 430 / 414 / 271 545 / 542 / 411 250 / 250 / 250 200 / 250 / 200 200 / 200 / 200 6 500 68 1 150
0505A-3 0460A-5 0330A-7 R10 505 / 460 / 330 560 / 560 / 480 250 / 315 / 315 250 / 315 / 300 250 / 200 / 250 6 909 72 2 950
0585A-3 0503A-5 0370A-7 R10 585 / 503 / 370 730 / 560 / 520 315 / 355 / 355 315 / 315 / 325 250 / 250 / 300 8 622 72 2 950
0650A-3 0583A-5 0425A-7 R10 650 / 583 / 425 730 / 730 / 520 355 / 400 / 400 355 / 400 / 400 250 / 250 / 355 9 264 72 2 950
0725A-3 0635A-5 0470A-7 R11 725 / 635 / 470 1 020 / 730 / 655 400 / 450 / 450 400 / 400 / 450 315 / 315 / 400 10 362 72 2 950
0820A-3 0715A-5 0522A-7 R11 820 / 715 / 522 1 020 / 850 / 655 450 / 500 / 500 450 / 500 / 450 355 / 400 / 450 11 078 71 2 950
0880A-3 0820A-5 0590A-7 R11 880 / 820 / 590 1 100 / 1 020 / 800 500 / 560 / 560 500 / 560 / 500 400 / 450 / 500 11 078 71 3 170
— — 0650A-7 R11 — / — / 650 — / — / 820 — / — / 630 — / — / 630 — / — / 560 11 078 71 3 170

Жидкостное охлаждение (CLC / LC)

Тип Номинальный ток, А PN (690 В), кВт Доп. опции Примечание
ACS880-07CLC-0390A-7 390 315 +A004, +A006 Полностью герметичный теплообменник
… (всего 32 позиции) … до 6 460 A до 5 600 кВт 同上 Полный перечень см. Excel-лист «Лист1»

Габариты и масса (воздушное охлаждение)

Размер Высота, мм Ширина, мм Глубина, мм Масса, кг
R6 2 145 430 673 240
R7 2 145 430 673 250
R8 2 145 430 673 265
R9 2 145 830 698 375
R10 2 145 830 698 530
R11 2 145 830 698 580

Силовые кабельные вводы / клеммы

Размер Кол-во отверстий под фазу Диаметр, мм Max сечение (IEC) Max сечение (UL) Крутящий момент
R6 1×M10 60 185 мм² 350 кcмил 30 Н·м
R7 1×M10 60 185 мм² 350 кcмил 30 Н·м
R8 2×M12 75 2×185 / 1×240 мм² 2×350 кcмил 50 Н·м
R9 3×M12 75 3×240 мм² 2×500 кcмил 50 Н·м
R10 4×M12 75 4×185 / 3×240 мм² 4×350 кcмил 50 Н·м
R11 4×M12 75 4×185 / 3×240 мм² 4×350 кcмил 50 Н·м

Встроенные и заказываемые опции (полный перечень)

Код опции Описание (рус.)
+D150 Тормозной дроссель (chopper) встроен
+D151 Кубicle для внешнего тормозного резистора (SAFUR)
+F250 Линейный контактор (входит вместо Q1)
+F289 Автоматический выключатель США (molded-case, UL)
+E202 EMC-фильтр 2-го класса (C3)
+E205 dU/dt-фильтр на выходе
+E206 Синус-фильтр на выходе
+E208 Фильтр общего режима
+G300 Обогреватель шкафа (100 Вт, 230 В)
+G307 Термостат обогревателя
+G313 Гигростат
+L504 Клеммный блок для внешнего ЦУ (X504)
+L505 Реле PTC (2 шт.)
+L506 Реле Pt100 (6 каналов)
+C121 Морское исполнение (усиленные крепёжные полосы)
+A004 Увеличенный запас по току (1,1×IN) – толькоCLC/LC
+A006 Увеличенный запас + возможность работы на 60 Гц – толькоCLC
