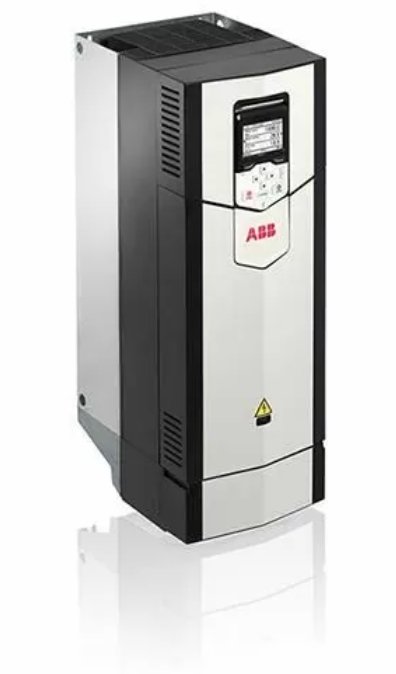

ABB ACS880-01-06A6-2+B056 Преобразователь частоты одиночный настенного монтажа

Цена: 185 188,42 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01736472
edit

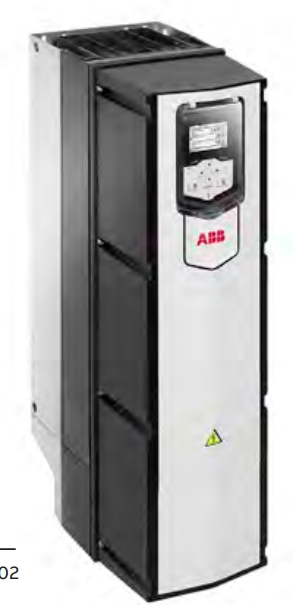

Серия ABB ACS880-01 — это линейка настенных (single-drive) преобразователей частоты с воздушным охлаждением, входящих в модульную платформу ABB industrial drives «ACS880». Ниже — краткое, но полное описание в ёмком виде.

Производство: Швейцария

Характеристики ACS880-01-06A6-2+B056

Номинальные данные ACS880-01

Сеть 230 В (диапазон 208…240 В), 60 Гц

Типовое обозначение Размер Iн, А Pдв. LD, кВт (Hp) Pдв. HD, кВт (Hp) Потери, Вт Шум дБ(А) Воздух cfm Класс защиты
ACS880-01-04A6-2 R1 4.4 0.75 (1) 0.55 (0.75) 50 61 26 IP21/IP55
ACS880-01-06A6-2 R1 6.6 1.5 (2) 1.1 (1.5) 50 85 26 IP21/IP55
ACS880-01-07A5-2 R1 7.5 1.5 (2) 1.1 (1.5) 50 96 26 IP21/IP55
ACS880-01-10A6-2 R1 10.1 2.2 (3) 1.5 (2) 50 149 26 IP21/IP55
ACS880-01-16A8-2 R2 16.8 4 (5) 3 (4) 59 219 52 IP21/IP55
ACS880-01-24A3-2 R2 24.3 7.5 (10) 5.5 (7.5) 59 368 52 IP21/IP55
ACS880-01-031A-2 R3 31 10 (15) 7.5 (10) 60 354 79 IP21/IP55
ACS880-01-046A-2 R4 46 15 (20) 11 (15) 64 541 79 IP21/IP55
ACS880-01-061A-2 R4 61 20 (25) 15 (20) 64 804 165 IP21/IP55
ACS880-01-075A-2 R5 75 25 (30) 18.5 (25) 64 925 165 IP21/IP55
ACS880-01-087A-2 R5 87 30 (40) 22 (30) 64 1142 165 IP21/IP55
ACS880-01-115A-2 R6 115 30 (40) 22 (30) 68 1362 256 IP21/IP55
ACS880-01-145A-2 R6 145 50 (60) 37 (50) 68 1935 256 IP21/IP55
ACS880-01-170A-2 R7 170 60 (75) 45 (60) 67 1968 265 IP21/IP55
ACS880-01-206A-2 R7 206 75 (100) 55 (75) 67 2651 265 IP21/IP55
ACS880-01-274A-2 R8 274 100 (125) 75 (100) 68 3448 324 IP21/IP55

Сеть 480 В (диапазон 380…500 В), 60 Гц

Типовое обозначение Размер Iн, А Pдв. LD, кВт (Hp) Pдв. HD, кВт (Hp) Потери, Вт Шум дБ(А) Воздух cfm Класс защиты
ACS880-01-02A1-5 R1 2.1 0.75 (1) 0.55 (0.75) 50 42 26 IP21/IP55
ACS880-01-03A0-5 R1 3 1.5 (2) 1.1 (1.5) 50 50 26 IP21/IP55
ACS880-01-03A4-5 R1 3.4 1.5 (2) 1.1 (1.5) 50 55 26 IP21/IP55
ACS880-01-04A8-5 R1 4.8 2.2 (3) 1.5 (2) 50 71 26 IP21/IP55
ACS880-01-07A6-5 R1 7.6 4 (5) 3 (4) 50 110 26 IP21/IP55
ACS880-01-11A0-5 R1 11 5.5 (7.5) 4 (5) 50 180 26 IP21/IP55
ACS880-01-014A-5 R2 14 7.5 (10) 5.5 (7.5) 59 191 52 IP21/IP55
ACS880-01-021A-5 R2 21 11 (15) 7.5 (10) 59 330 52 IP21/IP55
ACS880-01-027A-5 R3 27 15 (20) 11 (15) 60 326 79 IP21/IP55
ACS880-01-034A-5 R3 34 18.5 (25) 15 (20) 60 454 79 IP21/IP55
ACS880-01-040A-5 R4 40 22 (30) 18.5 (25) 64 424 79 IP21/IP55
ACS880-01-052A-5 R4 52 30 (40) 22 (30) 64 600 165 IP21/IP55
ACS880-01-065A-5 R5 65 37 (50) 30 (40) 64 715 165 IP21/IP55
ACS880-01-077A-5 R5 77 45 (60) 37 (50) 64 916 165 IP21/IP55
ACS880-01-096A-5 R6 96 55 (75) 45 (60) 68 1157 256 IP21/IP55
ACS880-01-124A-5 R6 124 75 (100) 55 (75) 68 1673 256 IP21/IP55
ACS880-01-156A-5 R7 156 90 (125) 75 (100) 67 1840 265 IP21/IP55
ACS880-01-180A-5 R7 180 110 (150) 90 (125) 67 2281 265 IP21/IP55
ACS880-01-240A-5 R8 240 132 (200) 110 (150) 68 2912 324 IP21/IP55
ACS880-01-260A-5 R8 260 150 (200) 132 (200) 68 3325 324 IP21/IP55
ACS880-01-302A-5 R9 302 187.5 (250) 150 (200) 70 3663 677 IP21/IP55
ACS880-01-361A-5 R9 361 200 (300) 187.5 (250) 70 4781 677 IP21/IP55
ACS880-01-414A-5 R9 414 250 (350) 200 (300) 70 5672 677 IP21/IP55

Сеть 575 В (диапазон 525…690 В), 60 Гц

Тповое обозначение Размер Iн, А Pдв. LD, кВт (Hp) Pдв. HD, кВт (Hp) Потери, Вт Шум дБ(А) Воздух cfm Класс защиты
ACS880-01-07A4-7 R3 7.4 5.5 (7.5) 4 (5) 60 101 79 IP21/IP55
ACS880-01-09A9-7 R3 9.9 7.5 (10) 5.5 (7.5) 60 128 79 IP21/IP55
ACS880-01-14A3-7 R3 14.3 11 (15) 7.5 (10) 60 189 79 IP21/IP55
ACS880-01-019A-7 R3 19 15 (20) 11 (15) 60 271 79 IP21/IP55
ACS880-01-023A-7 R3 23 20 (25) 15 (20) 60 338 79 IP21/IP55
ACS880-01-027A-7 R3 27 25 (30) 18.5 (25) 60 426 79 IP21/IP55
ACS880-01-035A-7 R5 35 30 (40) 22 (30) 64 416 165 IP21/IP55
ACS880-01-042A-7 R5 42 37 (50) 30 (40) 64 524 165 IP21/IP55
ACS880-01-049A-7 R5 49 40 (50) 30 (40) 64 650 165 IP21/IP55
ACS880-01-061A-7 R6 61 45 (60) 37 (50) 68 852 256 IP21/IP55
ACS880-01-084A-7 R6 84 60 (75) 45 (60) 68 1303 256 IP21/IP55
ACS880-01-098A-7 R7 98 75 (100) 55 (75) 67 1416 265 IP21/IP55
ACS880-01-119A-7 R7 119 90 (125) 75 (100) 67 1881 265 IP21/IP55
ACS880-01-142A-7 R8 142 110 (150) 90 (125) 68 1970 324 IP21/IP55
ACS880-01-174A-7 R8 174 132 (200) 110 (150) 68 2670 324 IP21/IP55
ACS880-01-210A-7 R9 210 150 (200) 132 (200) 70 2903 677 IP21/IP55
ACS880-01-271A-7 R9 271 200 (250) 160 (200) 70 4182 677 IP21/IP55

Габариты и масса ACS880-01

Корпус UL Type 1 / IP21 (с кабельным блоком)

Размер H1, мм H2, мм W, мм D, мм Масса, кг
R1 405 370 226 13 6
R2 405 370 249 18 8
R3 471 420 261 22 10
R4 580 462 274 41 18.5
R5 732 596 357 99 70
R6 726.5 548 284 121 55
R7 880 600 365 154 70
R8 965 680 386 216 98
R9 955 680 412 220 100

Корпус UL Type 12 / IP55 (кабельный блок включён)

Размер H, мм W, мм D, мм Масса, кг
R1 450 162 295 13
R2 450 162 315 14
R3 525 180 327 22
R4 735 236 344 41
R5 886 236 344 51
R6 884 291 417 99
R7 1038 324 418 121
R8 1123 350 452 159
R9 1188 431 477 220

Коды типоразмеров vs. диапазон токов

Размер Диапазон ном. токов, А Макс. плата I/O Слоты опций
R1 2.1…11 3 3
R2 14…24 3 3
R3 27…34 3 3
R4 40…52 3 3
R5 65…87 3 3
R6 96…145 3 3
R7 156…206 3 3
R8 240…274 3 3
R9 302…414 3 3

Расшифровка «Код обозначения типа»

ACS880-01-xxxA-y

  • ACS880 – семейство индустриальных преобразователей
  • 01 – настенное (single) исполнение, воздушное охлаждение
  • xxxA – номинальный выходной ток (например 156A)
  • y – номинальное напряжение:
    • 2 = 230 В (208…240 В)
    • 5 = 480 В (380…500 В)
    • 7 = 575 В (525…690 В)

Пример: ACS880-01-361A-5 → 361 А, 480 В.

Дополнительные опции (плюс-коды)

Код Описание
+B054 UL Type 1 / IP42 (только R1-R9)
+B055 UL Type 12 / IP54 (только R1-R9)
+B056 UL Type 12 / IP55 (стандартная опция для R1-R9)
+C129 Сертификаты CE, UKCA
+C134 UL/cUL (все напряжения)
+C132 Морские апрувы (DNV, ABS, LR, BV, RINA, RMRS)
+D150 Встроенный тормозной дроссель (R1-R4 стандарт, R5-R9 опция)
+D151 Внешний тормозной резистор (подбор по таблице)
+E200 EMC-фильтр C3, заземлённая сеть (TN)
+E201 EMC-фильтр C3, незаземлённая сеть (IT)
+E202 EMC-фильтр C2 (restricted distribution)
+E205 du/dt-фильтр на выходе
+E208 Фильтр общемодовых помех (для 690 В стандарт)
+F250 Главный выключатель (рубильник)
+F255 Линейный контактор
+F259 Выключатель-разъединитель с защитой
+G300 Обогреватель шкафа (внеш. питание)
+G313 Вывод на нагреватель двигателя
+K451 Адаптер DeviceNet (FDNA-01)
+K454 Адаптер PROFIBUS DP (FPBA-01)
+K457 Адаптер CANopen (FCAN-01)
+K458 Адаптер Modbus-RTU (FSCA-01)
+K469 Адаптер ControlNet (FCNA-01)
+K470 Адаптер EtherCAT (FECA-01)
+K490 Адаптер EtherNet/IP (FEIP-21)
+K491 Адаптер Modbus-TCP (FMBT-21)
+K492 Адаптер PROFINET IO (FPNO-21)
+K496 Проводной удалённый мониторинг NETA-21
+K497 Беспроводной 4G-модем + NETA-21
+L500 FIO-11 (3AI+1AO+2DIO)
+L501 FIO-01 (4DIO+2RO)
+L502 FEN-31 (HTL-encoder)
+L503 FDCO-01 (опт. DDCS 10/10 Мбит)
+L508 FDCO-02 (опт. DDCS 5/10 Мбит)
+L515 FEA-03 (2 доп. слота F-типа)
+L516 FEN-21 (resolver + TTL)
+L517 FEN-01 (TTL-encoder)
+L518 FEN-11 (SinCos + TTL)
+L521 FSE-31 (safe HTL-encoder)
+L525 FAIO-01 (2AI+2AO)
+L526 FDIO-01 (3DI 230 В + 2RO)
+L536 FPTC-01 (термистор SIL2/PL c)
+N7500 Лицензия 598 Гц
+N8200 Лицензия >598 Гц (требует +N7500)
+N8010 ПИД-регулятор по IEC 61131-3 (Drive Application Builder)
+N5000…+N5900 Готовые прикладные ПО: winder, crane, winch, centrifuge, ESP, test-bench, cooling-tower, spinning, tower-crane, position-control и др.
+P940 IP20 (open chassis)
+P944 IP20 с усиленной защитой
+Q950…+Q979 Преднастроенные аварийные стопы (category 0/1) с реле или FSO
+Q972 FSO-21 (SIL3/PL e) с поддержкой энкодера
+Q973 FSO-12 (SIL3/PL e) без энкодера
+Q982 FSO-21 + FSE-31 (комплект)
+Q986 PROFIsafe-модуль FSPS-21 (требует FPNO-21)
+Q954 Защита от замыкания на землю (заземл. сеть)
+Q957 Защита от нежелательного пуска (реле)

Быстрый выбор по мощности (480 В, HD)

Pдв, кВт Типовой преобразователь
0.55 ACS880-01-02A1-5
1.5 ACS880-01-03A4-5
3 ACS880-01-07A6-5
5.5 ACS880-01-11A0-5
11 ACS880-01-021A-5
22 ACS880-01-040A-5
37 ACS880-01-065A-5
55 ACS880-01-096A-5
75 ACS880-01-124A-5
110 ACS880-01-180A-5
150 ACS880-01-240A-5
200 ACS880-01-302A-5
250 ACS880-01-361A-5
315 ACS880-01-414A-5
