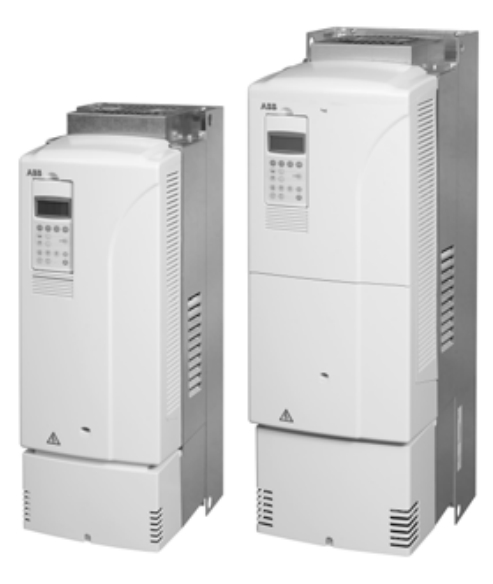

ABB ACS800-U31-0060-5 Преобразователь частоты промышленный

Цена: 1 204 756,12 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01736046
edit

Серия ACS800-U31 — это линейка низкогармоничных четвертиквантных преобразователей частоты с активным входом (AFE — Active Front-End), предназначенных для управления асинхронными и синхронными электродвигателями в приложениях с жёсткими требованиями к качеству сети и регенерации энергии.

Производство: Швейцария

Характеристики ACS800-U31-0060-5

Таблица типов и расшифровка обозначений

Позиция в коде Значение Примеры
ACS800 Семейство преобразователей —
-31 / -U31 Исполнение: 31 = IEC, U31 = NEMA ACS800-31-0030-3
-XXXX- Номинальный ток (например, 0030 = 30 А) —
-X Номинальное напряжение: 2 = 208…240 В, 3 = 380…415 В, 5 = 380…500 В, 7 = 525…690 В -0030-3 → 380…415 В

Полные электрические характеристики (IEC, 50 Гц)

208–240 В (±10 %), 3ф, TN/IT

Тип Рамка Iн (А) Imax (А) Pдв (кВт) P overload 10 % (кВт) P overload 50 % (кВт) Потери (Вт) Воздух (м³/ч)
-0011-2 R5 34 52 5.5 5.5 4 505 350
-0016-2 R5 47 68 7.5 7.5 5.5 694 350
-0020-2 R5 59 90 11 11 7.5 910 350
-0025-2 R5 75 118 15 15 11 1099 350
-0030-2 R5 88 137 18.5 18.5 15 1315 350
-0040-2 R6 120 168 22 22 18.5 1585 405
-0050-2 R6 150 234 30 30 22 2125 405
-0060-2 R6 169 264 37 37 30 2530 405

380–415 В (±10 %), 3ф, TN/IT

Тип Рамка Iн (А) Imax (А) Pдв (кВт) P overload 10 % (кВт) P overload 50 % (кВт) Потери (Вт) Воздух (м³/ч)
-0016-3 R5 34 52 15 15 11 550 350
-0020-3 R5 38 61 18.5 18.5 15 655 350
-0025-3 R5 47 68 22 22 18.5 760 350
-0030-3 R5 59 90 30 30 22 1000 350
-0040-3 R5 72 118 37 37 30 1210 350
-0050-3 R5 86 137 45 45 37 1450 350
-0060-3 R6 120 168 55 55 45 1750 405
-0070-3 R6 150 234 75 75 55 2350 405
-0100-3 R6 165 264 90 90 75 2800 405

380–500 В (±10 %), 3ф, TN/IT

Тип Рамка Iн (А) Imax (А) Pдв (кВт) P overload 10 % (кВт) P overload 50 % (кВт) Потери (Вт) Воздух (м³/ч)
-0020-5 R5 31 52 18.5 18.5 15 655 350
-0025-5 R5 36 61 22 22 18.5 760 350
-0030-5 R5 47 68 30 30 22 1000 350
-0040-5 R5 58 90 37 37 30 1210 350
-0050-5 R5 67 118 45 45 37 1450 350
-0060-5 R6 130 168 75 75 55 2350 405
-0070-5 R6 139 234 90 90 75 2800 405
-0100-5 R6 156 264 110 110 90 3400 405
-0120-5 R6 186 340 132 132 110 3850 405

525–690 В (±10 %), 3ф, TN/IT

Тип Рамка Iн (А) Imax (А) Pдв (кВт) P overload 10 % (кВт) P overload 50 % (кВт) Потери (Вт) Воздух (м³/ч)
-0060-7 R6 57 86 55 54 45 1750 405
-0070-7 R6 79 120 75 75 55 2350 405
-0100-7 R6 93 142 90 88 75 2800 405

NEMA-версия (ACS800-U31, 60 Гц, 460 В)

Тип Рамка Iн (А) Imax (А) Pдв (hp) P overload 10 % (hp) P overload 50 % (hp) BTU/h
-0011-2 R5 32 52 7.5 7.5 5 1730
-0016-2 R5 45 68 10 10 7.5 2380
-0020-2 R5 59 90 15 15 10 3110
-0025-2 R5 69 118 20 20 15 3760
-0030-2 R5 83 137 25 25 20 4500
-0040-2 R6 120 168 30 30 25 5420
-0050-2 R6 150 234 40 40 30 7260
-0060-2 R6 157 264 50 50 40 8650
-0020-5 R5 31 52 15 15 10 2240
-0025-5 R5 34 61 20 20 15 2600
-0030-5 R5 44 68 25 25 20 3420
-0040-5 R5 54 90 30 30 25 4140
-0050-5 R5 65 118 40 40 30 4960
-0060-5 R5 76 130 50 50 40 5980
-0070-5 R6 112 168 60 60 50 8030
-0100-5 R6 129 234 75 75 60 9570
-0120-5 R6 145 264 100 100 75 11620
-0060-7 R6 57 86 40 40 30 5980
-0070-7 R6 79 120 50 50 40 8030
-0100-7 R6 93 142 60 60 50 9570

Предохранители (IEC)

Тип Предохранитель (A) Напряжение (В) Производитель Тип
-0011-2 40 500 ABB OFAF000H40
-0016-2 50 500 ABB OFAF000H50
-0020-2 63 500 ABB OFAF000H63
-0025-2 80 500 ABB OFAF000H80
-0030-2 100 500 ABB OFAF000H100
-0040-2 125 500 ABB OFAF00H125
-0050-2 160 500 ABB OFAF00H160
-0060-2 200 500 ABB OFAF1H200

Габариты и масса

Рамка IP21 В×Ш×Г (мм) Масса (кг) Уровень шумности (дБ)
R5 816 × 265 × 390 70 65
R6 970 × 300 × 439 100 73

Допустимые кабели и клеммы

Рамка Диапазон сечения (мм²) Крутящий момент (Н·м)
R5 6…70 (PE: 6…35) 10…35
R6 16…95 (PE: 16…70) 20…40

Дополнительные опции (внешние, заказываются отдельно)

Код опции Описание
+B051 Brake chopper (встроенный тормозной дроссель)
+C123 EMC-фильтр 2-го класса (C3)
+E200 UL/CSA сертификат
+F270 Силовой выключатель
+G300 Резервный вентилятор
+H358 Пластиковый кабельный ввод
+K451 Дополнительный I/O модуль
+L502 Подогрев конденсаторов
+M575 Покрытие PCB для агрессивных сред
+N652 Датчик температуры heatsink
+Q892 Дополнительный экранирующий кит
