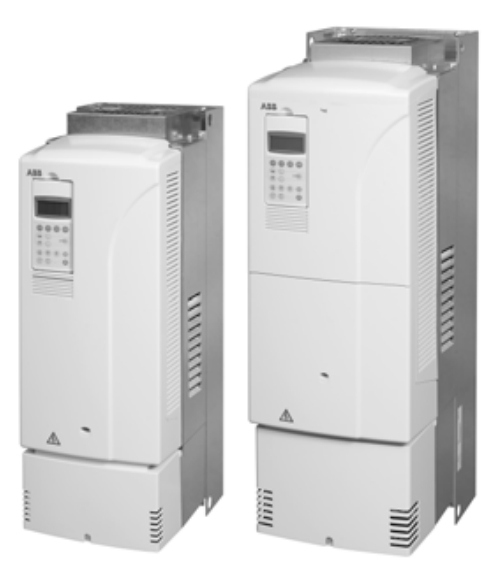

ABB ACS800-U31-0016-2 Преобразователь частоты промышленный
Цена: 678 986,02 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01736028
Серия ACS800-U31 — это линейка низкогармоничных четвертиквантных преобразователей частоты с активным входом (AFE — Active Front-End), предназначенных для управления асинхронными и синхронными электродвигателями в приложениях с жёсткими требованиями к качеству сети и регенерации энергии.
Производство: Швейцария
Характеристики ACS800-U31-0016-2
Таблица типов и расшифровка обозначений
| Позиция в коде | Значение | Примеры |
|---|---|---|
| ACS800 | Семейство преобразователей | — |
| -31 / -U31 | Исполнение: 31 = IEC, U31 = NEMA | ACS800-31-0030-3 |
| -XXXX- | Номинальный ток (например, 0030 = 30 А) | — |
| -X | Номинальное напряжение: 2 = 208…240 В, 3 = 380…415 В, 5 = 380…500 В, 7 = 525…690 В | -0030-3 → 380…415 В |
Полные электрические характеристики (IEC, 50 Гц)
208–240 В (±10 %), 3ф, TN/IT
| Тип | Рамка | Iн (А) | Imax (А) | Pдв (кВт) | P overload 10 % (кВт) | P overload 50 % (кВт) | Потери (Вт) | Воздух (м³/ч) |
|---|---|---|---|---|---|---|---|---|
| -0011-2 | R5 | 34 | 52 | 5.5 | 5.5 | 4 | 505 | 350 |
| -0016-2 | R5 | 47 | 68 | 7.5 | 7.5 | 5.5 | 694 | 350 |
| -0020-2 | R5 | 59 | 90 | 11 | 11 | 7.5 | 910 | 350 |
| -0025-2 | R5 | 75 | 118 | 15 | 15 | 11 | 1099 | 350 |
| -0030-2 | R5 | 88 | 137 | 18.5 | 18.5 | 15 | 1315 | 350 |
| -0040-2 | R6 | 120 | 168 | 22 | 22 | 18.5 | 1585 | 405 |
| -0050-2 | R6 | 150 | 234 | 30 | 30 | 22 | 2125 | 405 |
| -0060-2 | R6 | 169 | 264 | 37 | 37 | 30 | 2530 | 405 |
380–415 В (±10 %), 3ф, TN/IT
| Тип | Рамка | Iн (А) | Imax (А) | Pдв (кВт) | P overload 10 % (кВт) | P overload 50 % (кВт) | Потери (Вт) | Воздух (м³/ч) |
|---|---|---|---|---|---|---|---|---|
| -0016-3 | R5 | 34 | 52 | 15 | 15 | 11 | 550 | 350 |
| -0020-3 | R5 | 38 | 61 | 18.5 | 18.5 | 15 | 655 | 350 |
| -0025-3 | R5 | 47 | 68 | 22 | 22 | 18.5 | 760 | 350 |
| -0030-3 | R5 | 59 | 90 | 30 | 30 | 22 | 1000 | 350 |
| -0040-3 | R5 | 72 | 118 | 37 | 37 | 30 | 1210 | 350 |
| -0050-3 | R5 | 86 | 137 | 45 | 45 | 37 | 1450 | 350 |
| -0060-3 | R6 | 120 | 168 | 55 | 55 | 45 | 1750 | 405 |
| -0070-3 | R6 | 150 | 234 | 75 | 75 | 55 | 2350 | 405 |
| -0100-3 | R6 | 165 | 264 | 90 | 90 | 75 | 2800 | 405 |
380–500 В (±10 %), 3ф, TN/IT
| Тип | Рамка | Iн (А) | Imax (А) | Pдв (кВт) | P overload 10 % (кВт) | P overload 50 % (кВт) | Потери (Вт) | Воздух (м³/ч) |
|---|---|---|---|---|---|---|---|---|
| -0020-5 | R5 | 31 | 52 | 18.5 | 18.5 | 15 | 655 | 350 |
| -0025-5 | R5 | 36 | 61 | 22 | 22 | 18.5 | 760 | 350 |
| -0030-5 | R5 | 47 | 68 | 30 | 30 | 22 | 1000 | 350 |
| -0040-5 | R5 | 58 | 90 | 37 | 37 | 30 | 1210 | 350 |
| -0050-5 | R5 | 67 | 118 | 45 | 45 | 37 | 1450 | 350 |
| -0060-5 | R6 | 130 | 168 | 75 | 75 | 55 | 2350 | 405 |
| -0070-5 | R6 | 139 | 234 | 90 | 90 | 75 | 2800 | 405 |
| -0100-5 | R6 | 156 | 264 | 110 | 110 | 90 | 3400 | 405 |
| -0120-5 | R6 | 186 | 340 | 132 | 132 | 110 | 3850 | 405 |
525–690 В (±10 %), 3ф, TN/IT
| Тип | Рамка | Iн (А) | Imax (А) | Pдв (кВт) | P overload 10 % (кВт) | P overload 50 % (кВт) | Потери (Вт) | Воздух (м³/ч) |
|---|---|---|---|---|---|---|---|---|
| -0060-7 | R6 | 57 | 86 | 55 | 54 | 45 | 1750 | 405 |
| -0070-7 | R6 | 79 | 120 | 75 | 75 | 55 | 2350 | 405 |
| -0100-7 | R6 | 93 | 142 | 90 | 88 | 75 | 2800 | 405 |
NEMA-версия (ACS800-U31, 60 Гц, 460 В)
| Тип | Рамка | Iн (А) | Imax (А) | Pдв (hp) | P overload 10 % (hp) | P overload 50 % (hp) | BTU/h |
|---|---|---|---|---|---|---|---|
| -0011-2 | R5 | 32 | 52 | 7.5 | 7.5 | 5 | 1730 |
| -0016-2 | R5 | 45 | 68 | 10 | 10 | 7.5 | 2380 |
| -0020-2 | R5 | 59 | 90 | 15 | 15 | 10 | 3110 |
| -0025-2 | R5 | 69 | 118 | 20 | 20 | 15 | 3760 |
| -0030-2 | R5 | 83 | 137 | 25 | 25 | 20 | 4500 |
| -0040-2 | R6 | 120 | 168 | 30 | 30 | 25 | 5420 |
| -0050-2 | R6 | 150 | 234 | 40 | 40 | 30 | 7260 |
| -0060-2 | R6 | 157 | 264 | 50 | 50 | 40 | 8650 |
| -0020-5 | R5 | 31 | 52 | 15 | 15 | 10 | 2240 |
| -0025-5 | R5 | 34 | 61 | 20 | 20 | 15 | 2600 |
| -0030-5 | R5 | 44 | 68 | 25 | 25 | 20 | 3420 |
| -0040-5 | R5 | 54 | 90 | 30 | 30 | 25 | 4140 |
| -0050-5 | R5 | 65 | 118 | 40 | 40 | 30 | 4960 |
| -0060-5 | R5 | 76 | 130 | 50 | 50 | 40 | 5980 |
| -0070-5 | R6 | 112 | 168 | 60 | 60 | 50 | 8030 |
| -0100-5 | R6 | 129 | 234 | 75 | 75 | 60 | 9570 |
| -0120-5 | R6 | 145 | 264 | 100 | 100 | 75 | 11620 |
| -0060-7 | R6 | 57 | 86 | 40 | 40 | 30 | 5980 |
| -0070-7 | R6 | 79 | 120 | 50 | 50 | 40 | 8030 |
| -0100-7 | R6 | 93 | 142 | 60 | 60 | 50 | 9570 |
Предохранители (IEC)
| Тип | Предохранитель (A) | Напряжение (В) | Производитель | Тип |
|---|---|---|---|---|
| -0011-2 | 40 | 500 | ABB | OFAF000H40 |
| -0016-2 | 50 | 500 | ABB | OFAF000H50 |
| -0020-2 | 63 | 500 | ABB | OFAF000H63 |
| -0025-2 | 80 | 500 | ABB | OFAF000H80 |
| -0030-2 | 100 | 500 | ABB | OFAF000H100 |
| -0040-2 | 125 | 500 | ABB | OFAF00H125 |
| -0050-2 | 160 | 500 | ABB | OFAF00H160 |
| -0060-2 | 200 | 500 | ABB | OFAF1H200 |
Габариты и масса
| Рамка | IP21 В×Ш×Г (мм) | Масса (кг) | Уровень шумности (дБ) |
|---|---|---|---|
| R5 | 816 × 265 × 390 | 70 | 65 |
| R6 | 970 × 300 × 439 | 100 | 73 |
Допустимые кабели и клеммы
| Рамка | Диапазон сечения (мм²) | Крутящий момент (Н·м) |
|---|---|---|
| R5 | 6…70 (PE: 6…35) | 10…35 |
| R6 | 16…95 (PE: 16…70) | 20…40 |
Дополнительные опции (внешние, заказываются отдельно)
| Код опции | Описание |
|---|---|
| +B051 | Brake chopper (встроенный тормозной дроссель) |
| +C123 | EMC-фильтр 2-го класса (C3) |
| +E200 | UL/CSA сертификат |
| +F270 | Силовой выключатель |
| +G300 | Резервный вентилятор |
| +H358 | Пластиковый кабельный ввод |
| +K451 | Дополнительный I/O модуль |
| +L502 | Подогрев конденсаторов |
| +M575 | Покрытие PCB для агрессивных сред |
| +N652 | Датчик температуры heatsink |
| +Q892 | Дополнительный экранирующий кит |
