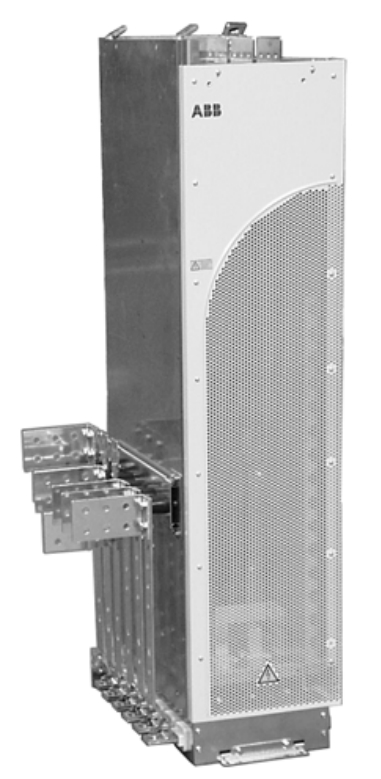

ABB ACS800-U4-0320-5 Преобразователь частоты промышленный
Цена: 2 492 021,93 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01735941
Серия ABB ACS800-U4 — это линейка модульных преобразователей частоты промышленного класса, предназначенных для встроенного монтажа в шкафы и разработанных специально для рынка США и Канады (UL-сертификация). Они обеспечивают точное управление скоростью и крутящим моментом асинхронных и постоянного тока двигателей в самых требовательных промышленных приложениях.
Основные характеристики серии ACS800-U4
| Параметр | Описание |
|---|---|
| Тип исполнения | Модуль (open chassis, IP00), для монтажа в шкаф |
| Напряжение питания | 208–240 В, 380–480 В, 525–690 В (3 фазы) |
| Мощность | От 18,5 до 600 л.с. (15–450 кВт) |
| Тип управления | Векторное (DTC — Direct Torque Control) |
| Перегрузка | 150% в течение 1 минуты каждые 5 минут (Heavy Duty) |
| Сертификация | UL, cUL, CE, CSA |
| Частота выхода | 0–500 Гц |
| Тип двигателя | Асинхронные, постоянного тока, постоянных магнитов |
| Программное обеспечение | Standard Control Program (US версия) |
| Интерфейс | RDCU (Remote Drive Control Unit), опциональная панель CDP 312R |
| Температура окр. среды | 0…+40 °C (без дерейтинга), до +50 °C — с дерейтингом |
| Степень защиты | IP00 (требует установки в шкаф) |
| Материалы | Оцинкованная сталь, пластик (PC/ABS), пригодны для переработки |
Производство: Швейцария
Характеристики ACS800-U4-0320-5
Расшифровка кода обозначения типа (Type Code)
ACS800-U4-XXXX-X+X+X...
| Позиция | Значение | Описание |
|---|---|---|
| ACS800 | Серия | Семейство преобразователей частоты |
| U4 | Исполнение | Модуль для США (UL open type, без шкафа) |
| XXXX | Мощность / Ток | Например: 0170-5 = 170 A, напряжение 500 В |
| X | Напряжение | 2 = 208–240 В, 3 = 380–415 В, 5 = 380–500 В, 7 = 525–690 В |
| +X | Опции | Например: +E202, +Q950, +J400 и т.д. |
Технические характеристики по напряжению:
Трехфазное напряжение 208–240 В (60 Гц)
| Тип | Мощность (kW) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U4-0080-2 | 18.5 | 75 | R7 | 326 | 318 | 9900 |
| U4-0100-2 | 22 | 100 | R7 | 404 | 318 | 11750 |
| U4-0120-2 | 30 | 125 | R7 | 432 | 318 | 13450 |
| U4-0140-2 | 37 | 150 | R8 | 588 | 718 | 18100 |
| U4-0170-2 | 45 | 150 | R8 | 588 | 718 | 20800 |
| U4-0210-2 | 55 | 200 | R8 | 840 | 718 | 22750 |
| U4-0230-2 | 55 | 200 | R8 | 840 | 718 | 25900 |
| U4-0260-2 | 75 | 250 | R8 | 1017 | 718 | 26750 |
| U4-0300-2 | 75 | 250 | R8 | 1017 | 718 | 28300 |
Трехфазное напряжение 380–480 В (60 Гц)
| Тип | Мощность (kW) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U4-0170-5 | 75 | 150 | R7 | 326 | 318 | 10100 |
| U4-0210-5 | 90 | 200 | R7 | 384 | 318 | 12900 |
| U4-0260-5 | 110 | 200 | R7 | 432 | 318 | 15300 |
| U4-0270-5 | 132 | 250 | R8 | 480 | 718 | 15350 |
| U4-0300-5 | 132 | 250 | R8 | 568 | 718 | 18050 |
| U4-0320-5 | 160 | 300 | R8 | 588 | 718 | 23250 |
| U4-0400-5 | 200 | 400 | R8 | 588 | 718 | 26650 |
| U4-0440-5 | 250 | 450 | R8 | 840 | 718 | 25950 |
| U4-0490-5 | 250 | 500 | R8 | 840 | 718 | 27600 |
| U4-0550-5 | 315 | 550 | R8 | 1017 | 718 | 31100 |
| U4-0610-5 | 355 | 600 | R8 | 1017 | 718 | 33000 |
Трехфазное напряжение 525–690 В (60 Гц)
| Тип | Мощность (kW) | Ток (A) | Frame | Пиковый ток (10 с) | Поток воздуха (м³/ч) | Тепловыделение (Вт) |
|---|---|---|---|---|---|---|
| U4-0140-7 | 75 | 125 | R7 | 190 | 318 | 9600 |
| U4-0170-7 | 90 | 150 | R7 | 263 | 318 | 12150 |
| U4-0210-7 | 110 | 150/200 | R7 | 294 | 318 | 14550 |
| U4-0260-7 | 132 | 175/212 | R7 | 326 | 318 | 16400 |
| U4-0320-7 | 160 | 290 | R8 | 433 | 718 | 21050 |
| U4-0400-7 | 200 | 350 | R8 | 548 | 718 | 22750 |
| U4-0440-7 | 250 | 400 | R8 | 656 | 718 | 25300 |
| U4-0490-7 | 315 | 450 | R8 | 775 | 718 | 28900 |
| U4-0550-7 | 355 | 500 | R8 | 853 | 718 | 28350 |
| U4-0610-7 | 400 | 550 | R8 | 964 | 718 | 33300 |
Дополнительные опции (Option Codes)
| Код | Описание |
|---|---|
| +D150 | Тормозной дроссель и шины для тормозного резистора |
| +E202 | EMC-фильтр для 1-й среды (TN, заземлённая) |
| +E210 | EMC-фильтр для 2-й среды (TN/IT) |
| +E208 | Фильтр общего режима |
| +J400 | Панель оператора CDP 312R (3 м кабель) |
| +J410 | Платформа для панели (без панели) |
| +J413 | Держатель панели RPMP-21 |
| +Q950 | Защита от неожиданного пуска (500–600 мм кабель) |
| +Q967 | Safe Torque Off (STO) |
| +P901 | Защитное покрытие плат |
| +P904 | Расширенная гарантия |
Предохранители (UL Class T и L)
| Тип | Класс | Ток (А) | Напряжение (В) | Производитель |
|---|---|---|---|---|
| U4-0170-5 | T | 250 | 600 | Bussmann JJS-250 |
| U4-0210-5 | T | 300 | 600 | Bussmann JJS-300 |
| U4-0260-5 | T | 400 | 600 | Bussmann JJS-400 |
| U4-0400-5 | T | 600 | 600 | Bussmann JJS-600 |
| U4-0550-5 | L | 800 | 600 | Ferraz A4BY800 |
| U4-0610-5 | L | 900 | 600 | Ferraz A4BY900 |
Габариты и вес
| Frame | Высота (mm) | Ширина (mm) | Глубина (mm) | Вес (кг) |
|---|---|---|---|---|
| R7 | 1121 | 427 | 473 | 100 |
| R8 | 1564 | 562 | 568 | 220 |
