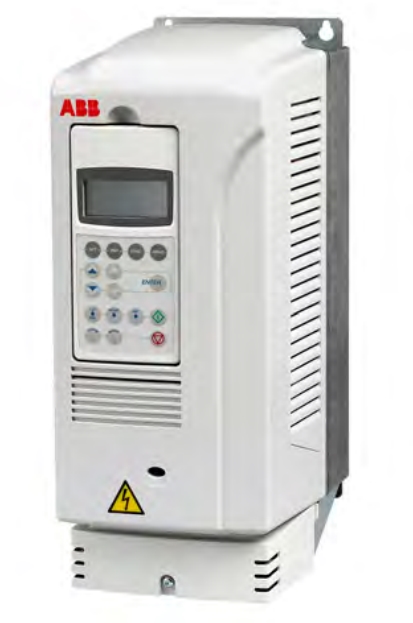

ABB ACS800-U2-0320-7 Преобразователь частоты промышленный
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01735854

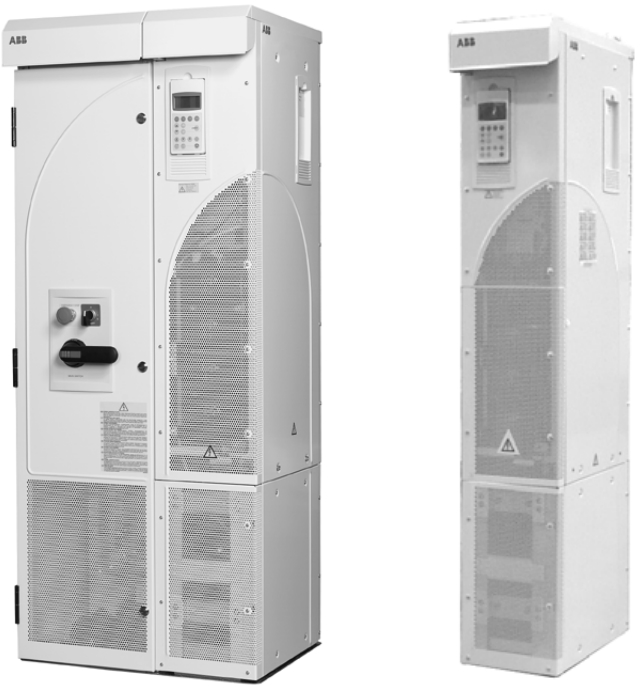

Серия ACS800-U2 — это линейка напольных преобразователей частоты от ABB, предназначенных для управления асинхронными и синхронными электродвигателями в требовательных промышленных приложениях. Они выполнены в соответствии с американскими стандартами UL и NEMA, что делает их оптимальным выбором для рынков США, Канады и стран Латинской Америки.
Основные особенности ACS800-U2
| Характеристика | Описание |
|---|---|
| Тип привода | Напольный, однопреобразовательный |
| Охлаждение | Воздушное, вентиляторное |
| Степень защиты | IP21 (UL Type 1) |
| Напряжение питания | 208–240 В, 380–480 В, 500 В, 525–690 В |
| Диапазон мощности | От 55 кВт до 560 кВт |
| Тип управления | DTC (Direct Torque Control) |
| Частота ШИМ | 3 кГц (на 690 В — 2 кГц) |
| КПД | До 98 % |
| Типоразмеры | R7, R8 |
| Соответствие стандартам | UL 508C, NEMA, IEC, CE, CSA |
Конструктивные особенности
- Напольное исполнение — устойчивость к вибрациям и перегрузкам.
- Модульная конструкция — возможность добавления секций расширения.
- Встроенный тормозной транзистор — для подключения тормозного резистора.
- EMC-фильтры — встроенные или внешние, в зависимости от категории (C2/C3).
- Панель управления CDP 312R — с алфавитно-цифровым дисплеем и мастером настройки.
- Поддержка Fieldbus — Modbus, PROFIBUS, Ethernet и др.
- Функция STO (Safe Torque Off) — опционально, для безопасного отключения.
- Секции расширения — возможность установки предохранителей, контакторов, реле и др.
Преимущества ACS800-U2
| Преимущество | Описание |
|---|---|
| Соответствие UL/NEMA | Готовое решение для США и Канады |
| Высокая мощность | До 560 кВт в одном корпусе |
| Гибкость | Возможность расширения и модульной сборки |
| Надёжность | Проверенная платформа ACS800 |
| Безопасность | Поддержка STO и аварийного отключения |
| Простота обслуживания | Единая модульная архитектура |
| Адаптация под заказ | Морское исполнение, EMC-фильтры, тормозные резисторы |
Области применения
| Отрасль | Примеры использования |
|---|---|
| Промышленность | Конвейеры, насосы, вентиляторы, компрессоры, мешалки |
| HVAC | Системы вентиляции и кондиционирования |
| Водоснабжение | Насосные станции, очистные сооружения |
| Нефть и газ | Насосы, компрессоры, транспортёры |
| Морские системы | Судовые насосы, вентиляторы, компрессоры |
| Тестовые стенды | Испытательные установки с высокой точностью |
Производство: Швейцария
Характеристики ACS800-U2-0320-7
Технические характеристики ACS800-U2 по напряжениям
208–240 В (3-фазное)
| Код типа | Pн, кВт | Iн, А | I overload (110 %), А | I heavy (150 %), А | Типоразмер |
|---|---|---|---|---|---|
| ACS800-U2-0080-2 | 55 | 211 | 326 | 326 | R7 |
| ACS800-U2-0100-2 | 75 | 253 | 404 | 404 | R7 |
| ACS800-U2-0120-2 | 90 | 290 | 588 | 396 | R7 |
| ACS800-U2-0140-2 | 110 | 440 | 588 | 516 | R8 |
| ACS800-U2-0170-2 | 132 | 588 | 588 | 528 | R8 |
| ACS800-U2-0210-2 | 160 | 840 | 598 | 480 | R8 |
| ACS800-U2-0230-2 | 200 | 590 | 840 | 590 | R8 |
| ACS800-U2-0260-2 | 250 | 1017 | 679 | 704 | R8 |
| ACS800-U2-0300-2 | 315 | 1017 | 704 | 720 | R8 |
380–480 В (3-фазное)
| Код типа | Pн, кВт | Iн, А | I overload, А | I heavy, А | Типоразмер |
|---|---|---|---|---|---|
| ACS800-U2-0140-5 | 110 | 192 | 326 | 326 | R7 |
| ACS800-U2-0170-5 | 132 | 240 | 384 | 432 | R7 |
| ACS800-U2-0210-5 | 160 | 289 | 432 | 432 | R7 |
| ACS800-U2-0260-5 | 200 | 435 | 588 | 588 | R8 |
| ACS800-U2-0270-5 | 250 | 480 | 568 | 361 | R8 |
| ACS800-U2-0300-5 | 250 | 510 | 588 | 370 | R8 |
| ACS800-U2-0320-5 | 315 | 545 | 588 | 477 | R8 |
| ACS800-U2-0400-5 | 355 | 590 | 840 | 490 | R8 |
| ACS800-U2-0440-5 | 400 | 590 | 840 | 515 | R8 |
| ACS800-U2-0490-5 | 450 | 670 | 1017 | 590 | R8 |
| ACS800-U2-0550-5 | 500 | 590 | 1017 | 590 | R8 |
| ACS800-U2-0610-5 | 560 | 704 | 1017 | 482 | R8 |
525–690 В (3-фазное)
| Код типа | Pн, кВт | Iн, А | I overload, А | I heavy, А | Типоразмер |
|---|---|---|---|---|---|
| ACS800-U2-0140-7 | 110 | 125 | 190 | 263 | R7 |
| ACS800-U2-0170-7 | 132 | 155 | 263 | 294 | R7 |
| ACS800-U2-0210-7 | 160 | 165 | 294 | 326 | R7 |
| ACS800-U2-0260-7 | 200 | 175 | 433 | 290 | R8 |
| ACS800-U2-0320-7 | 250 | 290 | 548 | 344 | R8 |
| ACS800-U2-0400-7 | 315 | 387 | 656 | 328 | R8 |
| ACS800-U2-0440-7 | 355 | 426 | 775 | 387 | R8 |
| ACS800-U2-0490-7 | 400 | 426 | 853 | 426 | R8 |
| ACS800-U2-0550-7 | 450 | 482 | 853 | 482 | R8 |
| ACS800-U2-0610-7 | 500 | 537 | 964 | 482 | R8 |
Код обозначения типа ACS800-U2
| Позиция | Пример | Описание |
|---|---|---|
| 1–6 | ACS800 | Семейство |
| 7–9 | U2 | Исполнение: напольное, UL |
| 10–13 | 0490 | Номинальная мощность (например, 0490 = 450 кВт) |
| 14 | 5 / 7 | Напряжение: 5 = 480 В, 7 = 600 В |
Дополнительные опции ACS800-U2
| Код | Описание |
|---|---|
| C111 | Секция расширения (ввод кабелей снизу, предохранители gG) |
| C127 | Секция расширения для США (UL-компоненты, замки дверей) |
| D150 | Тормозной транзистор (встроенный) |
| E202 | EMC-фильтр для 1-й категории (C2, ограниченное распространение) |
| E210 | EMC-фильтр для 2-й категории (C3, неограниченное распространение) |
| E208 | Фильтр синфазных помех |
| F250 | Линейный контактор |
| Q951 | Устройство аварийного останова категории 0 |
| G304 | Вспомогательный трансформатор 115 В |
| H350 | Ввод кабелей снизу |
| H352 | Вывод кабелей снизу |
| H357 | Европейская проходная пластина |
| L504 | Дополнительная клеммная колодка X2 |
| L505 | Реле термистора (1 или 2 шт.) |
| L506 | Реле Pt100 (3 шт.) |
| 0J400 | Без панели управления, только светодиоды |
| P901 | Расширенная гарантия |
| P904 | Панель управления с плавной регулировкой |
Габариты и масса
| Типоразмер | Высота, мм | Ширина, мм | Глубина, мм | Масса, кг |
|---|---|---|---|---|
| R7 | 1507 | 602 | 524 | 240 |
| R8 | 2024 | 793 | 622 | 375 |
