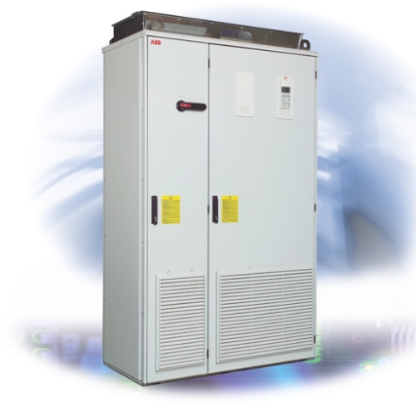

ABB ACS800-37-2200-5+C129+H359 Преобразователь частоты шкафного исполнения с низким содержанием гармоник

Цена: 25 065 871,79 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01735705
edit

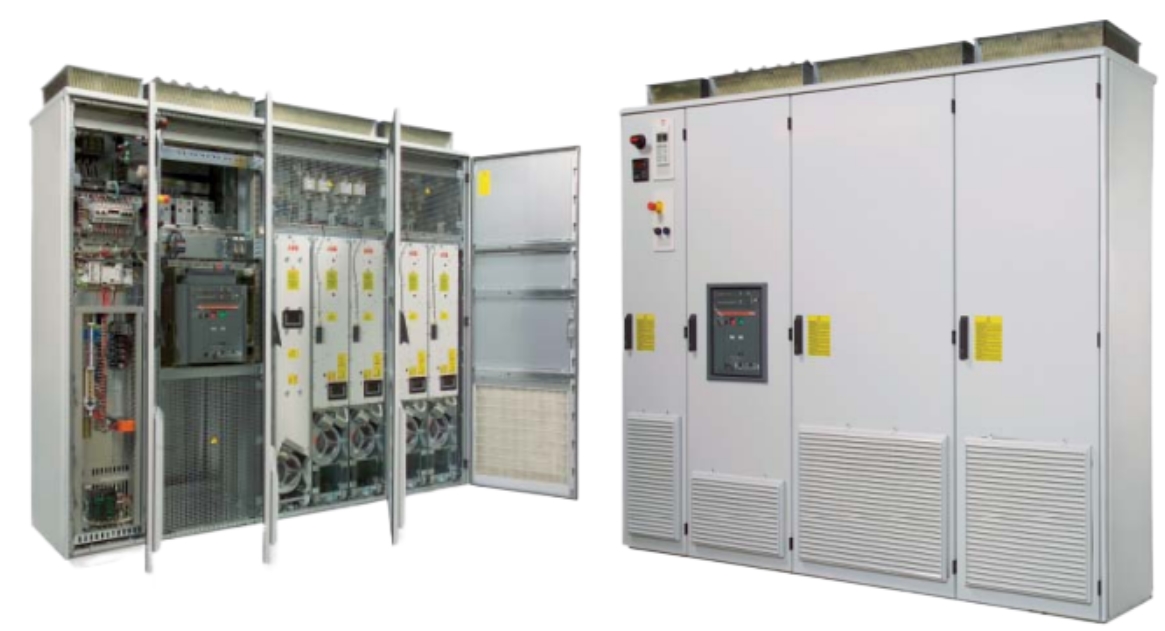

Серия ABB ACS800-37 — это встраиваемые низкогармоничные частотные преобразователи переменного тока с активным выпрямителем, предназначенные для точного и энергоэффективного управления электродвигателями в промышленных приложениях. Они обеспечивают почти синусоидальный ток сети, низкий уровень гармоник (THD(I) < 4–6%) и возможность регенерации энергии, что делает их идеальным выбором для предприятий с высокими требованиями к качеству электропитания, энергоэффективности и надежности.

ОПЦИИ (СУФФИКСЫ) ДЛЯ ACS800-37

Код опции Назначение / описание
+B054 Усиленный корпус / усиленная рама (усиленная конструкция для тяжёлых условий, вибрации, судовое исполнение и т.д.)
+B055 Стандартная усиленная рама (аналог B054, но без судового сертификата; чаще используется в промышленных шкафах)
+C129 Панель оператора CDP-312R (графический ЖК-дисплей, кнопки, кабель 3 м) – обязательная опция, если не заказана другая панель
+D150 EMC-фильтр категории C3 (EN 61800-3) для ограничения помех в сети (до 100 м кабеля)
+D151 EMC-фильтр категории C2 (более строгий, для жилых и коммерческих зон)
+H359 Увеличенная степень защиты IP42 (вместо IP20/21) – пылевлагозащищённый кит (фильтры, уплотнения, вентиляторы)
Производство: Швейцария

Характеристики ACS800-37-2200-5+C129+H359

Общее описание серии ABB ACS800-37

Параметр Значение
Тип привода Встраиваемый (cabinet-built), низкогармоничный, с активным выпрямителем
Степень защиты IP00 (модули), IP20/IP21/IP22/IP42/IP54 (в зависимости от шкафа)
Напряжение питания 380–690 В (3 фазы)
Диапазон мощности От 55 кВт до 3.3 МВт
Тип управления DTC (Direct Torque Control)
Гармоники THD(I) < 4–6% (без внешних фильтров)
Перегрузочная способность 10% (Normal Duty) или 50% (Heavy Duty)
Температура окр. среды 0…+40 °C (до 50 °C с дерейтингом)
Высота установки до 1000 м (выше — дерейтинг 1% на 100 м)
КПД До 98%
Коммуникации Modbus RTU, опционально: Profibus, DeviceNet, Ethernet, CANopen
Сертификация CE, UL, cUL, GOST, RoHS

Таблица мощностей и токов (IEC, 50 Гц)

380–415 В (±10%)

Тип Pcont.max (кВт) I2hd (А) I2N (А) Imax (А) Размер Потери (Вт) Воздух (м³/ч)
ACS800-37-0060-3 55 88 114 168 R6 500 73
ACS800-37-0070-3 75 117 150 234 R6 500 73
ACS800-37-0100-3 90 132 165 264 R6 500 73
ACS800-37-0140-3 110 187 240 363 R7i 1300 74
ACS800-37-0170-3 132 218 280 400 R7i 1300 75
ACS800-37-0210-3 160 277 355 506 R8i 3160 75
ACS800-37-0260-3 200 351 450 642 R8i 3160 75
ACS800-37-0320-3 250 423 542 773 R8i 3160 75
ACS800-37-0390-3 315 546 701 1000 R8i 3160 75
ACS800-37-0510-3 400 688 882 1258 2×R8i 6400 77
ACS800-37-0640-3 500 831 1067 1521 2×R8i 6400 77
ACS800-37-0770-3 630 1031 1324 1893 3×R8i 6400 77
ACS800-37-0960-3 800 1149 1474 2102 3×R8i 10240 78
ACS800-37-1070-3 900 1283 1647 2352 4×R8i 10240 78
ACS800-37-1430-3 1200 1538 1973 2814 4×R8i 10240 78
ACS800-37-1810-3 1600 1992 2559 3655 6×R8i 12800 79

380–500 В (±10%)

Тип Pcont.max (кВт) I2hd (А) I2N (А) Imax (А) Размер Потери (Вт) Воздух (м³/ч)
ACS800-37-0070-5 75 88 114 168 R6 500 73
ACS800-37-0100-5 90 114 132 234 R6 500 73
ACS800-37-0120-5 110 125 156 264 R6 500 73
ACS800-37-0170-5 132 183 240 355 R7i 1300 74
ACS800-37-0210-5 160 226 302 438 R8i 3160 75
ACS800-37-0260-5 200 273 361 530 R8i 3160 75
ACS800-37-0320-5 250 340 437 660 R8i 3160 75
ACS800-37-0400-5 315 393 504 762 R8i 3160 75
ACS800-37-0460-5 355 445 571 863 R8i 3160 75
ACS800-37-0510-5 400 524 672 1016 2×R8i 3160 75
ACS800-37-0610-5 500 667 856 1294 2×R8i 3770 77
ACS800-37-0780-5 630 752 965 1458 2×R8i 3770 77
ACS800-37-0870-5 710 1001 1284 1941 3×R8i 3770 77
ACS800-37-1160-5 900 1143 1467 2217 3×R8i 6030 78
ACS800-37-1330-5 1000 1396 1791 2710 4×R8i 6030 78
ACS800-37-1820-5 1400 1892 2428 3670 4×R8i 7530 79
ACS800-37-2200-5 1600 2050 2630 3980 5×R8i 7530 79

525–690 В (±10%)

Тип Pcont.max (кВт) I2hd (А) I2N (А) Imax (А) Размер Потери (Вт) Воздух (м³/ч)
ACS800-37-0060-7 55 43 57 86 R6 500 73
ACS800-37-0070-7 75 55 73 120 R6 500 73
ACS800-37-0100-7 90 75 88 142 R6 500 73
ACS800-37-0170-7 132 121 156 235 R7i 1300 74
ACS800-37-0210-7 160 150 193 301 R8i 3160 75
ACS800-37-0260-7 200 209 268 417 R8i 3160 75
ACS800-37-0320-7 250 251 322 502 R8i 3160 75
ACS800-37-0400-7 315 286 367 571 R8i 3160 75
ACS800-37-0440-7 355 334 429 668 R8i 3160 75
ACS800-37-0540-7 450 493 632 985 2×R8i 3770 77
ACS800-37-0790-7 630 545 700 1091 2×R8i 3770 77
ACS800-37-0870-7 710 713 914 1425 3×R8i 3770 77
ACS800-37-1160-7 900 831 1067 1663 3×R8i 6030 78
ACS800-37-1330-7 1000 940 1206 1879 4×R8i 6030 78
ACS800-37-1510-7 1200 1149 1474 2297 4×R8i 7530 78
ACS800-37-2320-7 1800 1736 2228 3472 5×R8i 10550 79
ACS800-37-2780-7 2200 1999 2559 3987 6×R8i 11300 79
ACS800-37-3310-7 2600 2344 3000 4680 6×R8i 12800 79

Расшифровка кода обозначения типа

Пример: ACS800-37-0770-3

Часть Значение
ACS800 Серия
37 Тип с активным выпрямителем (low-harmonic, cabinet-built)
0770 Условный номер тока (соответствует 1324 А при 400 В)
3 Напряжение:
  • 3 = 380–415 В
  • 5 = 380–500 В
  • 7 = 525–690 В

Таблица предохранителей (IEC и UL)

Тип привода IEC gG (A) UL Class J (A)
0060-3 160 150
0070-3 200 200
0100-3 250 250
0140-3 315 300
0170-3 400 400
0210-3 500 500
0260-3 630 600
0320-3 800 800
0390-3 1000 1000
0510-3 2×800 2×1000
0640-3 2×1000 2×1200
0770-3 3×1000 3×1200
0960-3 3×1250 3×1500
1070-3 4×1250 4×1500
1430-3 4×1600 4×1800
1810-3 6×1600 6×2000

Рекомендуемые сечения кабелей (медь, PVC, 30 °C)

Ток (А) Сечение (мм²)
114 3×50
150 3×70
187 3×95
218 3×120
277 3×150
351 3×185
423 3×240
546 2×(3×120)
688 2×(3×185)
831 3×(3×185)
1031 3×(3×240)

Дополнительные опции и аксессуары

Опция Код Описание
RDCU Стандарт Управляющий модуль
RDCO-03 Опция Модуль коммуникации (Profibus, DeviceNet, Modbus, Ethernet)
OPTA Опция Дополнительные I/O
EMC-фильтр Опция Для категорий C2/C3
Brake chopper Опция Встроенный тормозной ключ (не для всех моделей)
IP42/IP54 кит Опция Повышение степени защиты
Система охлаждения Опция Дополнительные вентиляторы для R8i
LCL-фильтр Стандарт Встроенный фильтр для снижения гармоник
Воздушный автомат Опция Вместо разъединителя + предохранители
