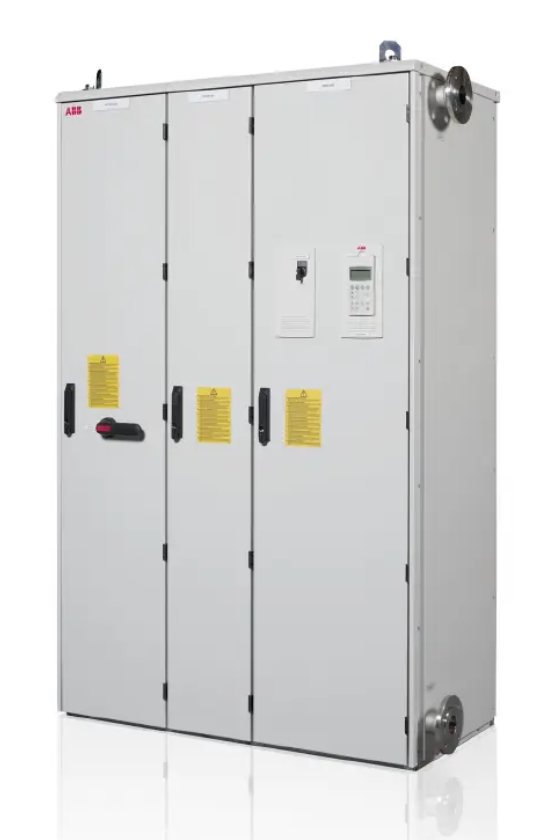

ABB ACS800-17LC-1840-7 Преобразователь частоты рекуперативный с жидкостным охлаждением

ACS800-17LC – это готовый к эксплуатации «шкафной» рекуперативный преобразователь частоты с жидкостным охлаждением, предназначенный для управления асинхронными и постоянными магнитами двигателями мощностью от 75 кВт до 5,2 МВт (380–690 В).

Ключевые особенности

1. Рекуперативный принцип работы

   • Активный выпрямитель (IGBT) позволяет возвращать тормозную энергию в сеть, исключая наружные тормозные резисторы и снижая эксплуатационные затраты.

2. Жидкостное охлаждение

   • Прямой контур охлаждения силовых модулей (R7i/R8i) уплотняет конструкцию, снижает уровень шума (< 45 дБ) и устраняет необходимость в больших воздушных каналах.

3. Модульная архитектура

   • Каждый шкаф собирается из стандартных «инверторных» и «выпрямительных» модулей (R7i/R8i) с параллельным подключением.

   • Встроенное резервирование: при выходе из строя одного модуля привод продолжает работу с пониженной мощностью.

4. Полный комплект в одном шкафу

   • Встроенный LCL-фильтр, сетевой контактор, защитные автоматы/предохранители, панель CDP 312R, интерфейсы I/O и Fieldbus.

   • Степень защиты IP42 стандартно, IP54 опционально.

5. Широкий диапазон мощности

   • 75–560 кВт (400 В) / 75–630 кВт (500 В) / 75–630 кВт (690 В) в базовом корпусе;

   • до 5,2 МВт при объединении 10 модулей R8i.

6. Перегрузочная способность

   • 110 % – 1 мин / 5 мин (нормальный режим);

   • 150 % – 1 мин / 5 мин (тяжёлый режим);

   • 150 % максимальная мощность на валу (автоограничение).

7. Соответствие стандартам и морская сертификация

   • CE, UL (cUL), CSA, C-Tick, GOST-R;

   • Дополнительные сертификаты DNV, ABS, LR для морского исполнения (+C121).

8. Температурные и климатические условия

   • Работа: –15…+50 °C (до +55 °C с дерейтингом 0,5 %/°C);

   • Высота: 0…1000 м без снижения параметров (до 4000 м – 1 %/100 м).

9. Простота интеграции и обслуживания

   • Единая система программирования DTC (Direct Torque Control);

   • Возможность подключения длинных кабелей двигателя без доп. фильтров;

   • Общие запасные части для всех модулей (силовые платы, вентиляторы, панели).

Характеристики ACS800-17LC-1840-7

Код обозначения типа (пример и расшифровка)

Пример:
ACS800-17LC-0430-3+E202+C121+P901

Номинальные параметры (IEC, 50 Гц)

Диапазон 380/400/415 В (-3)

Диапазон 380…500 В (-5)

Диапазон 525…690 В (-7)

Краткие данные по NEMA (60 Гц, UL) – только для ACS800-U17LC

(Выдержки из документа; полные строки дублируют IEC-таблицы, но в «ампер/л.с.» и корпусах UL Type 1/12.)

Допустимые перегрузки аналогичны IEC:

• 110 % – 1 мин / 5 мин (нормальный режим);
• 150 % – 1 мин / 5 мин (тяжёлый режим).

Рекомендуемые предохранители

(Полные таблицы приведены в PDF-файле стр. 42-61, включая I²t и мин. ток К.З.)

Кабельные вводы / допустимые сечения

Для тормозного резистора +D150: 6-70 мм² (M8, 15 Н·м) или 95-185 мм² (M10, 40 Н·м).

Полный перечень «+»-опций (выборочно)

Степень защиты:
+B053 IP22, +B054 IP42, +B055 IP54, +B059 IP54R (с каналом выброса воздуха)

Конструктив:
+C121 Морское, +C129 UL-полный, +C134 CSA

Торможение:
+D150 Внешний тормозной резистор, +D151 Встроенный тормозной резистор

Фильтры:
+E200…+E210 EMC (1-я/2-я среда, заземл./незаземл.), +E205 du/dt, +E206/-208 синус-фильтр

Сетевое оборудование:
+F250 линейный контактор, +F251 предохранители gG, +F252 обогрев шкафа

Шкаф:
+G300…+G342 Маркировка/материалы без галогенов, +H350…H353 направление ввода кабелей

Интерфейсы/ПО:
+Kxxx Fieldbus, +Lxxx доп. платы I/O, +Mxxx реле/контакторы, +Nxxx ПО, +Rxxx язык документации

Особые:
+P901…+P929 цвет, упаковка, расширенная гарантия, +Q950…Q971 функции безопасности (STO, SS1, ATEX и др.)

Условия эксплуатации (кратко)

• Окр. температура: –15…+50 °C (рабочая), –40…+70 °C (хранение).
• Высота: ≤ 1000 м без дерейтинга (до 4000 м с понижением 1 %/100 м).
• Отн. влажность: 5…95 %, без конденсации.
• Степень загрязнения: 3С2/3С1 хим. газы, 3S2 твёрдые частицы (платы без покрытия).
• Вибрация: ≤ 1 мм (5-13 Гц), ≤ 7 м/с² (13-100 Гц); удар ≤ 100 м/с², 11 мс.
• Шум: ≤ 72 дБ(А) на R8 IP54 (данные для каждого типоразмера в PDF-файле).

Соответствие стандартам

• CE: EN 61800-5-1, EN 60204-1, EN 61800-3 (EMC), EN 60529 (IP).
• UL: UL 508C, UL 508A; CSA C22.2 № 14-13.
• EAC: сертификат ГОСТ-Р.
• C-tick (AU/NZ), ATEX (+Q971) – по запросу.

Габаритные размеры и масса
