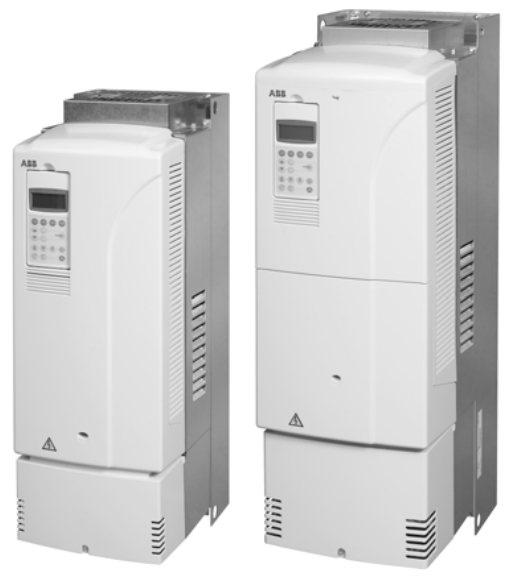

ABB ACS800-14-0170-3 Модуль приводной промышленный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01735151 | 68635594
edit

Серия ABB ACS800-14 — это линия регенеративных (четвертичных) промышленных частотных преобразователей, предназначенных для управления скоростью трёхфазных асинхронных и синхронных электродвигателей в напольном шкафном исполнении с возможностью возврата энергии в сеть. Это решение идеально подходит для высокомощных приложений, где часто происходит торможение или генераторный режим, и требуется минимизация потерь и гармоник.

Общие сведения о серии ABB ACS800-14

  • Тип привода: Регенеративный (four-quadrant), с активным линейным преобразователем (IGBT, Active Infeed)
  • Тип установки: Напольный шкаф (Cabinet-mounted)
  • Степень защиты: IP21 (IP22, IP42, IP54 по запросу)
  • Напряжение питания: 380–415 В, 380–500 В, 525–690 В (трёхфазное)
  • Мощность: От 75 кВт до 2500 кВт (в зависимости от напряжения и типоразмера)
  • Типы шкафов: R7i, R8i, R9i (модульные, с возможностью параллельного включения)
  • Охлаждение: Принудительное, с встроенными вентиляторами
  • Температура окружающей среды: от 0°C до +40°C (полная мощность), до +50°C — с дерейтингом

Расшифровка кода обозначения типа ACS800-14

Формат:
ACS800-14-XXXX-Y

Элемент Описание
ACS800 Семейство приводов
14 Тип: регенеративный, активный входной IGBT-преобразователь, шкафной
XXXX Номинальный ток (например, 0320 = 320 А)
Y Напряжение:
-3 = 380–415 В
-5 = 380–500 В
-7 = 525–690 В

Конструктивные и технологические особенности:

Особенность Описание
Active Infeed (IGBT) Позволяет возвращать энергию в сеть, снижать гармоники и поддерживать стабильный коэффициент мощности
Модульная архитектура Возможность параллельного включения модулей для увеличения мощности
Встроенные EMC-фильтры Соответствие стандартам IEC 61800-3 (C2/C3)
Плата RMIO Поддержка внешних сигналов управления и обратной связи
Коммуникация Поддержка Profibus, DeviceNet, Modbus, Ethernet, CANopen и др.
Панель оператора CDP-312R (русифицированная), возможность удалённого управления
Кабельные вводы Верхний и нижний ввод, поддержка медных и алюминиевых шин
Система охлаждения Принудительная, с возможностью резервирования вентиляторов
Производство: Швейцария

Характеристики ACS800-14-0170-3

Основные характеристики серии ACS800-14

Параметр Описание
Тип привода Регенеративный (four-quadrant) с активным входным IGBT-преобразователем (Active Infeed)
Тип установки Напольный шкаф (Cabinet-mounted)
Степень защиты IP21 (стандарт), IP22, IP42, IP54 — по запросу
Напряжение питания 380–415 В, 380–500 В, 525–690 В (трёхфазное)
Мощность От 75 кВт до 2500 кВт
Типы шкафов R7i, R8i, R9i (модульные, с возможностью параллельного включения)
Охлаждение Принудительное, с встроенными вентиляторами
Температура окружающей среды От 0°C до +40°C (полная мощность), до +50°C — с дерейтингом
Уровень гармоник THDi < 5% (благодаря Active Infeed)
Коэффициент мощности cos(φ) ≈ 1
Режим работы Непрерывный, с возможностью регенерации энергии в сеть

Технические характеристики ACS800-14 (380–415 В, 50 Гц)

Тип Мощность (кВт) Номинальный ток (А) Макс. ток (А) Тип шкафа Потери (Вт) Воздушный поток (м³/ч)
ACS800-14-0070-3 75 145 192 R7i 2800 1200
ACS800-14-0100-3 90 178 240 R7i 3300 1200
ACS800-14-0120-3 110 215 288 R7i 3900 1200
ACS800-14-0140-3 132 260 348 R8i 4600 1800
ACS800-14-0170-3 160 315 420 R8i 5400 1800
ACS800-14-0210-3 200 390 522 R8i 6500 1800
ACS800-14-0260-3 250 490 588 R9i 7800 2400
ACS800-14-0320-3 315 605 726 R9i 9400 2400
ACS800-14-0400-3 400 720 864 R9i 11000 2400
ACS800-14-0440-3 450 860 1032 R9i 13000 2400
ACS800-14-0490-3 500 960 1152 R9i 14500 2400
ACS800-14-0550-3 560 1070 1284 R9i 16000 2400
ACS800-14-0610-3 630 1180 1416 R9i 17500 2400
ACS800-14-0750-3 750 1440 1728 R9i 21000 2400
ACS800-14-0900-3 900 1730 2076 R9i 25000 2400
ACS800-14-1100-3 1100 2100 2520 R9i 30000 2400
ACS800-14-1400-3 1400 2600 3120 R9i 37000 2400
ACS800-14-1700-3 1700 3200 3840 R9i 45000 2400
ACS800-14-2000-3 2000 3800 4560 R9i 53000 2400
ACS800-14-2500-3 2500 4600 5520 R9i 64000 2400

Технические характеристики ACS800-14 (380–500 В, 50 Гц)

Тип Мощность (кВт) Номинальный ток (А) Макс. ток (А) Тип шкафа Потери (Вт) Воздушный поток (м³/ч)
ACS800-14-0070-5 75 132 174 R7i 2600 1200
ACS800-14-0100-5 90 162 216 R7i 3100 1200
ACS800-14-0120-5 110 195 264 R7i 3700 1200
ACS800-14-0140-5 132 235 318 R8i 4300 1800
ACS800-14-0170-5 160 285 384 R8i 5100 1800
ACS800-14-0210-5 200 350 474 R8i 6200 1800
ACS800-14-0260-5 250 440 528 R9i 7400 2400
ACS800-14-0320-5 315 545 654 R9i 8900 2400
ACS800-14-0400-5 400 650 780 R9i 10500 2400
ACS800-14-0440-5 450 775 930 R9i 12400 2400
ACS800-14-0490-5 500 865 1038 R9i 13800 2400
ACS800-14-0550-5 560 965 1158 R9i 15300 2400
ACS800-14-0610-5 630 1065 1278 R9i 16800 2400
ACS800-14-0750-5 750 1300 1560 R9i 20000 2400
ACS800-14-0900-5 900 1560 1872 R9i 24000 2400
ACS800-14-1100-5 1100 1900 2280 R9i 29000 2400
ACS800-14-1400-5 1400 2350 2820 R9i 35000 2400
ACS800-14-1700-5 1700 2900 3480 R9i 43000 2400
ACS800-14-2000-5 2000 3450 4140 R9i 51000 2400
ACS800-14-2500-5 2500 4200 5040 R9i 61000 2400

Технические характеристики ACS800-14 (525–690 В, 50 Гц)

Тип Мощность (кВт) Номинальный ток (А) Макс. ток (А) Тип шкафа Потери (Вт) Воздушный поток (м³/ч)
ACS800-14-0100-7 90 108 144 R7i 2400 1200
ACS800-14-0120-7 110 130 174 R7i 2900 1200
ACS800-14-0140-7 132 155 210 R8i 3400 1800
ACS800-14-0170-7 160 190 252 R8i 4000 1800
ACS800-14-0210-7 200 235 312 R8i 4900 1800
ACS800-14-0260-7 250 295 354 R9i 5800 2400
ACS800-14-0320-7 315 365 438 R9i 7000 2400
ACS800-14-0400-7 400 435 522 R9i 8300 2400
ACS800-14-0440-7 450 520 624 R9i 9800 2400
ACS800-14-0490-7 500 580 696 R9i 10900 2400
ACS800-14-0550-7 560 650 780 R9i 12100 2400
ACS800-14-0610-7 630 720 864 R9i 13300 2400
ACS800-14-0750-7 750 880 1056 R9i 16000 2400
ACS800-14-0900-7 900 1050 1260 R9i 19000 2400
ACS800-14-1100-7 1100 1280 1536 R9i 23000 2400
ACS800-14-1400-7 1400 1580 1896 R9i 28000 2400
ACS800-14-1700-7 1700 1950 2340 R9i 34000 2400
ACS800-14-2000-7 2000 2320 2784 R9i 40000 2400
ACS800-14-2500-7 2500 2800 3360 R9i 48000 2400
