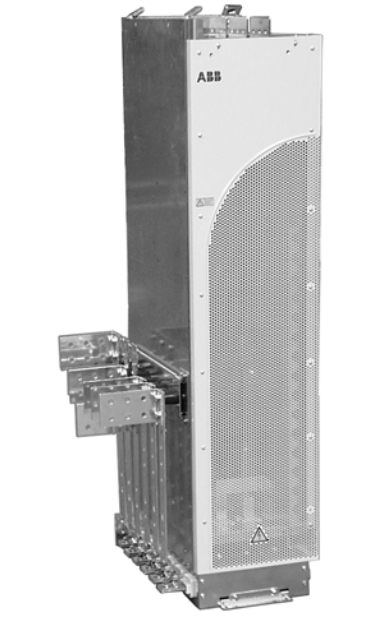

ABB ACS800-04-2120-7 Модуль приводной одиночный
Цена: 3 847 587,43 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01734813

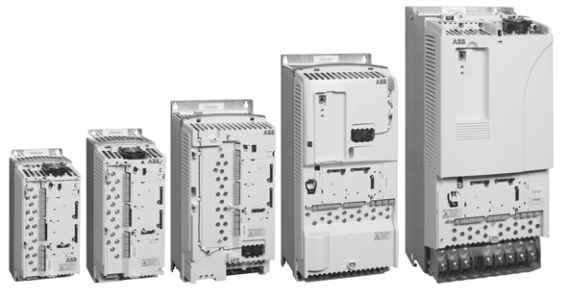

Серия ABB ACS800-04 — это линейка встраиваемых модульных преобразователей частоты, предназначенных для интеграции в собираемые клиентом шкафы и системы управления. Они разработаны для тяжёлых промышленных применений, где требуется высокая надёжность, гибкость и производительность.
Типовой код для предсборных модулей ACS800-04 и ACS800-U4
| Параметр | Возможные варианты |
|---|---|
| Серия привода | Серия ACS800 |
| Тип | 04: Модуль привода. По умолчанию: 6-импульсный диодный выпрямитель, IP00, верхний ввод кабелей, боковой вывод, управляющий блок RDCU, без панели управления, без EMC-фильтра, стандартная управляющая программа, пьедестал с выводом на длинной стороне, шинный набор для двигателя, кронштейны для настенного и напольного монтажа, комплект документации. Предсборный модуль. |
| U4: Модуль привода (США). По умолчанию: 6-импульсный диодный выпрямитель, UL open type, открытый корпус, верхний ввод кабелей, боковой вывод, без панели управления, без EMC-фильтра, управляющая программа для США (по умолчанию — трёхпроводной пуск/стоп), фильтр общего режима для размера R8, пьедестал с выводом на длинной стороне, шинный набор для двигателя, кронштейны для настенного и напольного монтажа, комплект документации. | |
| Размер | См. технические данные: IEC или NEMA |
| Диапазон напряжения (номинальное выделено жирным) | 2: 208/220/230/240 В переменного тока 3: 380/400/415 В переменного тока 5: 380/400/415/440/460/480/500 В переменного тока 7: 525/575/600/690 В переменного тока |
| Опции (+ коды) | |
| Тормозное сопротивление | D150: Тормозной чоппер и шины для тормозного резистора и DC шины |
| Фильтры | E210: EMC/RFI-фильтр для второй среды (заземлённая/незаземлённая система) E208: Фильтр общего режима |
| Пьедестал и выводные шины | 0H354: Без пьедестала |
| Панель управления | J400: Панель CDP 312R с 3-метровым кабелем J410: Платформа для панели RPMP-11 с 3-метровым кабелем (без панели) J413: Держатель панели RPMP-21 |
| Полевые шины | K...: См. информацию о заказе ACS800 (3AFY64556568) |
| Ввод/вывод | L...: См. информацию о заказе ACS800 (3AFY64556568) |
| Управляющая программа | N...: См. информацию о заказе ACS800 (3AFY64556568) |
| Язык документации | R...: См. информацию о заказе ACS800 (3AFY64556568) |
| Особые опции | P901: Покрытие плат защитным лаком P904: Расширенная гарантия |
| Функции безопасности | Q950: Защита от неожиданного пуска (несовместимо с +Q967), включает кабель 500 мм (R7) или 600 мм (R8) Q967: Безопасное отключение вращения (STO) (несовместимо с +Q950), включает кабель 500 мм (R7) или 600 мм (R8) |
Производство: Швейцария
Характеристики ACS800-04-2120-7
Общие технические характеристики серии ACS800-04
| Параметр | Значение |
|---|---|
| Тип исполнения | IP00 (встроенный модуль) |
| Напряжение питания | 3×208–240 В, 3×380–500 В, 3×525–690 В |
| Частота питания | 48–63 Гц |
| Диапазон мощности | от 0.55 кВт до 2800 кВт (в зависимости от модели) |
| Тип управления | DTC (Direct Torque Control) |
| Перегрузка | 150% в течение 1 минуты каждые 5 минут (Heavy Duty) |
| Тип охлаждения | Воздушное (ACS800-04/U4/04M), Жидкостное (ACS800-04LC) |
| Степень защиты | IP00 (встроенный модуль), IP20 (в некоторых версиях) |
| Сертификаты | CE, UL, cUL, CSA, GOST-R |
| Диапазон температур | 0…+50 °C (с понижением мощности выше 40 °C) |
| Высота над уровнем моря | до 1000 м без понижения, до 4000 м с понижением 1% на каждые 100 м |
Таблица мощностей и токов ACS800-04 (воздушное охлаждение)
Напряжение 400 В (диапазон 380–415 В)
| Тип модели | Pcont (кВт) | Icont (A) | I2hd (A) | Imax (A) | Размер | Примечание |
|---|---|---|---|---|---|---|
| ACS800-04-0140-3 | 110 | 202 | 248 | 326 | R7 | |
| ACS800-04-0170-3 | 132 | 240 | 289 | 404 | R7 | |
| ACS800-04-0210-3 | 160 | 284 | 445 | 588 | R7 | |
| ACS800-04-0260-3 | 200 | 340 | 521 | 588 | R8 | |
| ACS800-04-0320-3 | 250 | 370 | 602 | 840 | R8 | |
| ACS800-04-0400-3 | 315 | 477 | 693 | 1017 | R8 | |
| ACS800-04-0440-3 | 355 | 590 | 704 | 1017 | R8 | |
| ACS800-04-0490-3 | 400 | 635 | 720 | 1017 | R8 |
Напряжение 500 В (диапазон 380–500 В)
| Тип модели | Pcont (кВт) | Icont (A) | I2hd (A) | Imax (A) | Размер |
|---|---|---|---|---|---|
| ACS800-04-0170-5 | 132 | 192 | 289 | 404 | R7 |
| ACS800-04-0210-5 | 160 | 240 | 289 | 432 | R7 |
| ACS800-04-0260-5 | 200 | 340 | 440 | 588 | R8 |
| ACS800-04-0320-5 | 250 | 370 | 515 | 840 | R8 |
| ACS800-04-0400-5 | 315 | 477 | 590 | 1017 | R8 |
| ACS800-04-0440-5 | 355 | 550 | 590 | 1017 | R8 |
| ACS800-04-0490-5 | 400 | 590 | 684 | 1017 | R8 |
| ACS800-04-0550-5 | 450 | 632 | 718 | 1017 | R8 |
| ACS800-04-0610-5 | 500 | 704 | 718 | 1017 | R8 |
Напряжение 690 В (диапазон 525–690 В)
| Тип модели | Pcont (кВт) | Icont (A) | I2hd (A) | Imax (A) | Размер |
|---|---|---|---|---|---|
| ACS800-04-0140-7 | 110 | 134 | 190 | 326 | R7 |
| ACS800-04-0170-7 | 132 | 155 | 263 | 404 | R7 |
| ACS800-04-0210-7 | 160 | 165/195 | 294 | 432 | R7 |
| ACS800-04-0260-7 | 200 | 175/212 | 326 | 588 | R8 |
| ACS800-04-0320-7 | 250 | 216 | 433 | 656 | R8 |
| ACS800-04-0400-7 | 315 | 274 | 548 | 656 | R8 |
| ACS800-04-0440-7 | 355 | 328 | 656 | 775 | R8 |
| ACS800-04-0490-7 | 400 | 387 | 775 | 853 | R8 |
| ACS800-04-0550-7 | 450 | 426 | 853 | 964 | R8 |
| ACS800-04-0610-7 | 500 | 482 | 964 | 964 | R8 |
Размеры и вес (воздушное охлаждение)
| Размер | Высота (мм) | Ширина (мм) | Глубина (мм) | Вес (кг) |
|---|---|---|---|---|
| R7 | 1121 | 334–473 | 427 | 100 |
| R8 | 1564–1596 | 562–779 | 403–607 | 220–441 |
