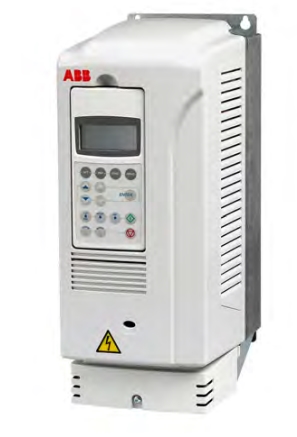

ABB ACS800-01-0075-3+B056+D150 Преобразователь частоты одиночный настенного монтажа

Цена: 583 183,09 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01734389
edit

Серия ABB ACS800-01 — это линейка стенных преобразователей частоты (частотных приводов) для управления асинхронными двигателями переменного тока в диапазоне мощностей от 0,55 до 250 кВт и напряжений от 208 до 690 В. Они предназначены для промышленных приложений, где требуется высокая производительность, гибкость и надёжность.

Код обозначения типа

Позиция Обозначение Описание
1–3 ACS800 Серия привода
4–6 -01 Исполнение: настенное крепление (IP21/IP55)
7–10 -XXXX Номер модели (например, 0006, 0070, 0205)
11 -X Напряжение питания: 2, 3, 5, 7
2 = 208–240 В
3 = 380–415 В
5 = 380–500 В
7 = 525–690 В
12–15 +E... Опции (например, +E202 = EMC-фильтр)
16–18 +C... Конструктивные опции (например, +C131 = виброгасители)
19–22 +Q... Функции безопасности (например, +Q950 = защита от неавторизованного пуска)

Возможные опции

Опция Краткое пояснение Что фактически добавляется
+B056 Класс защиты IP55 (вместо стандартного IP21) Пластиковая передняя крышка с уплотнениями, защита от пыли и брызг. Для тяжёлых условий (не UL-тип 12).
+D150 Тормозной резистор встроенного типа Внутренний braking-chopper (без доп. шкафа). Позволяет тормозить двигатель без внешнего резистора до 100 % номинального тормозного момента (цикличность 5 %).
+E200 EMC-фильтр 2-го класса (C3) для заземлённой сети TN Фильтр высокочастотных помех, соответствует EN 61800-3, категория C3 (промышленная сеть).
+E202 EMC-фильтр 2-го класса (C2) для первых условий эксплуатации Тот же уровень фильтрации, но допущен для жилых зданий (C2). Используется только с заземлённой сетью TN.
+E210 EMC-фильтр 3-го класса (C3) для TN и IT-сетей Работает и в изолированной (IT), и в заземлённой (TN) сети. Применим для типоразмера R6.
+K454 Дополнительная клеммная колодка для управления Дублирует цифровые/аналоговые входы-выходы, удобно для систем дублирования.
+L500, L502, L503, L509 Языковые пакеты / надписи на панели Локализация панели оператора (CDP-312R): английский, русский, китайский и др.
+N651 Модуль расширенного управления Добавляет дополнительные аналоговые/цифровые I/O (RAIO, RDIO и т.д.).
+P901 Расширенная гарантия Увеличивает стандартную гарантию ABB (обычно +1 или +2 года). Требует регистрации.
+P904 Главная плата управления Устанавливается вместо стандартной, если требуется специализированная логика (например, для судового исполнения).
Производство: Швейцария

Характеристики ACS800-01-0075-3+B056+D150

Технические характеристики по напряжениям

Напряжение 208–240 В (код -2)

Тип Типоразмер Ном. ток (A) Макс. ток (A) Ном. мощность (кВт) Мощность при 50% перегрузке (кВт)
ACS800-01-0001-2 R2 3.4 6.5 0.55 0.75
ACS800-01-0002-2 R2 4.3 8.2 0.75 1.1
ACS800-01-0003-2 R2 5.7 10.8 1.1 1.5
ACS800-01-0004-2 R2 7.5 13.8 1.5 2.2
ACS800-01-0005-2 R2 9.3 17.6 2.2 3.0
ACS800-01-0006-2 R3 13 24 3.0 4.0
ACS800-01-0009-2 R3 19 34 4.0 5.5
ACS800-01-0011-2 R3 23 46 5.5 7.5
ACS800-01-0016-2 R4 32 62 7.5 11
ACS800-01-0020-2 R4 41 72 11 15
ACS800-01-0025-2 R5 54 86 15 18.5
ACS800-01-0030-2 R5 65 103 18.5 22
ACS800-01-0040-2 R5 80 138 22 30
ACS800-01-0050-2 R6 104 164 30 37
ACS800-01-0060-2 R6 130 202 37 45
ACS800-01-0070-2 R6 157 282 45 55

Напряжение 380–415 В (код -3)

Тип Типоразмер Ном. ток (A) Макс. ток (A) Ном. мощность (кВт) Мощность при 50% перегрузке (кВт)
ACS800-01-0003-3 R2 3.4 6.5 1.1 1.5
ACS800-01-0004-3 R2 4.3 8.2 1.5 2.2
ACS800-01-0005-3 R2 5.7 10.8 2.2 3.0
ACS800-01-0006-3 R2 7.5 13.8 3.0 4.0
ACS800-01-0009-3 R2 9.3 17.6 4.0 5.5
ACS800-01-0011-3 R3 13 24 5.5 7.5
ACS800-01-0016-3 R3 19 34 7.5 11
ACS800-01-0020-3 R3 23 46 11 15
ACS800-01-0025-3 R4 32 62 15 18.5
ACS800-01-0030-3 R4 41 72 18.5 22
ACS800-01-0040-3 R5 54 86 22 30
ACS800-01-0050-3 R5 65 103 30 37
ACS800-01-0060-3 R5 80 138 37 45
ACS800-01-0070-3 R6 94 141 45 55
ACS800-01-0100-3 R6 115 202 55 75
ACS800-01-0120-3 R6 155 282 75 90
ACS800-01-0135-3 R6 163 326 90 110
ACS800-01-0165-3 R6 215 351 110 132
ACS800-01-0205-3 R6 234 420 132 160

Напряжение 380–500 В (код -5)

Тип Типоразмер Ном. ток (A) Макс. ток (A) Ном. мощность (кВт) Мощность при 50% перегрузке (кВт)
ACS800-01-0004-5 R2 3.4 6.5 2.2 3.0
ACS800-01-0005-5 R2 4.3 8.2 3.0 4.0
ACS800-01-0006-5 R2 5.7 10.8 4.0 5.5
ACS800-01-0009-5 R2 7.5 13.8 5.5 7.5
ACS800-01-0011-5 R2 9.3 17.6 7.5 11
ACS800-01-0016-5 R3 13 24 11 15
ACS800-01-0020-5 R3 19 34 15 18.5
ACS800-01-0025-5 R3 23 46 18.5 22
ACS800-01-0030-5 R4 32 62 22 30
ACS800-01-0040-5 R4 41 72 30 37
ACS800-01-0050-5 R5 54 86 37 45
ACS800-01-0060-5 R5 65 103 45 55
ACS800-01-0070-5 R5 80 138 55 75
ACS800-01-0100-5 R6 94 164 75 90
ACS800-01-0120-5 R6 115 202 90 110
ACS800-01-0140-5 R6 155 282 110 132
ACS800-01-0165-5 R6 163 326 132 160
ACS800-01-0205-5 R6 215 420 160 200
ACS800-01-0255-5 R6 234 450 200 250

Напряжение 525–690 В (код -7)

Тип Типоразмер Ном. ток (A) Макс. ток (A) Ном. мощность (кВт) Мощность при 50% перегрузке (кВт)
ACS800-01-0011-7 R4 5.5 8.5 7.5 11
ACS800-01-0016-7 R4 11 17 11 15
ACS800-01-0020-7 R4 15 22 15 18.5
ACS800-01-0025-7 R4 18.5 38 18.5 22
ACS800-01-0030-7 R4 22 44 22 30
ACS800-01-0040-7 R4 30 54 30 37
ACS800-01-0050-7 R5 37 68 37 45
ACS800-01-0060-7 R5 45 84 45 55
ACS800-01-0070-7 R5 55 104 55 75
ACS800-01-0100-7 R6 75 124 75 90
ACS800-01-0120-7 R6 90 172 90 110
ACS800-01-0145-7 R6 110 190 110 132
ACS800-01-0175-7 R6 132 245 132 160
ACS800-01-0205-7 R6 160 245 160 200

Общие технические данные

Параметр Значение
Класс защиты IP21 (UL Type 1) / IP55 (UL Type 12)
Температура окружающей среды -15…+50 °C (без конденсации)
Высота установки До 4000 м (снижение мощности выше 1000 м)
Частота PWM 3 кГц (2 кГц для 690 В)
Коэффициент мощности 0.98 (на номинальной нагрузке)
EMC-фильтр Опция +E200, +E202, +E210 (в зависимости от категории и напряжения)
Безопасность Опции +Q950 (AGPS) и +Q967 (STO)
