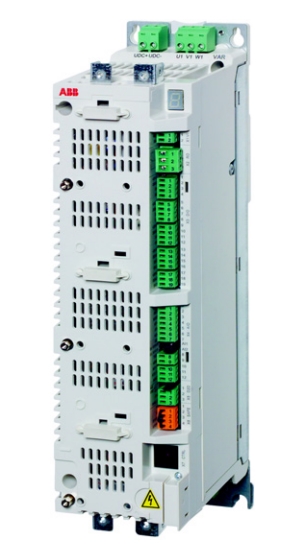

ABB ACSM1-04AL-03A0-4 Преобразователь частоты для машиностроения

Цена: 67 497,51 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01734005 | 3AUA0000071902
edit

Серия ACSM1-04AL — это линейка преобразователей частоты (частотных приводов) компании ABB, предназначенных для точного управления асинхронными, синхронными и сервомоторами в системах автоматизации и приводов.

Пример расшифровки: ACSM1-04AL-046A-4

  • ACSM1 — серия
  • 04 — питание 380–480 В
  • AL — формат с воздушным охлаждением
  • 046A — номинальный ток 46 А
  • 4 — 3-фазное напряжение 400 В
Производство: Швейцария

Характеристики ACSM1-04AL-03A0-4

Электрические характеристики ACSM1-04AL (400 В ~, 3 фазы)

Тип /2N (A) /2cont8к (A) /2cont16к (A) /2max (A) PN (кВт) Размер
ACSM1-04AL-02A5-4 1.9 3.2 2.5 3.0 0.75 A
ACSM1-04AL-03A0-4 2.6 3.0 3.6 3.0 1.1 A
ACSM1-04AL-04A0-4 3.3 5.7 4.0 4.8 1.5 A
ACSM1-04AL-05A0-4 4.6 7.8 5.0 6.0 2.2 A
ACSM1-04AL-07A0-4 5.8 9.8 7.0 8.0 3.0 A
ACSM1-04AL-09A5-4 7.9 12 9.5 10.5 4.0 B
ACSM1-04AL-012A-4 10 15 12 12 5.5 B
ACSM1-04AL-016A-4 14 20 16 18 7.5 B
ACSM1-04AL-024A-4 20 21 24 27 11 C
ACSM1-04AL-031A-4 31 35 20 54 15 C
ACSM1-04AL-040A-4 40 44 35 22 18.5 C
ACSM1-04AL-046A-4 46 50 38 24 22 D
ACSM1-04AL-060A-4 60 65 55 28 30 D
ACSM1-04AL-073A-4 73 80 60 31 37 D
ACSM1-04AL-090A-4 90 93 65 34 45 D

Габаритные размеры и масса

Типоразмер Высота (мм) Ширина (мм) Глубина (мм) Глубина с кабелями (мм) Масса (кг)
A 364 146 169 189 2.8
B 380 100 223 246 4.8
C 467 165 235 248 10
D 467 220 235 248 17

Характеристики охлаждения и шум

Тип Поток воздуха (м³/ч) Потеря мощности (Вт) Уровень шума (дБА)
A 24 100–172 47
B 48 212–318 39
C 63–200 375–646 24–71
D 290 840–1200 70–71

Код обозначения типа ACSM1-04AL

Позиция Значение Описание
ACSM1 Серия ABB Motion Controller
04 Тип питания 3×380–480 В
AL Конструктив Книжный формат, холодная плита (AL = Air-cooled, Low-profile)
XXA-X Ток / мощность Номинальный ток и мощность
-4 Напряжение 400 В (3 фазы)

Дополнительные технические параметры

Параметр Значение
Диапазон частоты коммутации 2–16 кГц (по умолчанию 4 кГц)
Диапазон выходной частоты 0–500 Гц
Длина кабеля двигателя 50 м (экранированный), 75 м (неэкранированный)
Класс защиты IP20
Температура эксплуатации -10…+55 °C (без конденсации)
Температура хранения -40…+70 °C
Высота установки до 4000 м над уровнем моря (с понижением мощности)

Документы по ACSM1-04AL-03A0-4

Узнайте больше про приводы ABB.
  • Рекомендованные цены на продукцию завода ABB
    Рекомендованные цены на продукцию
  • Преобразователи частоты для машиностроения ACSM1-04. Техническое описание.
  • Бланк заказа продукции
    Бланк заказа
