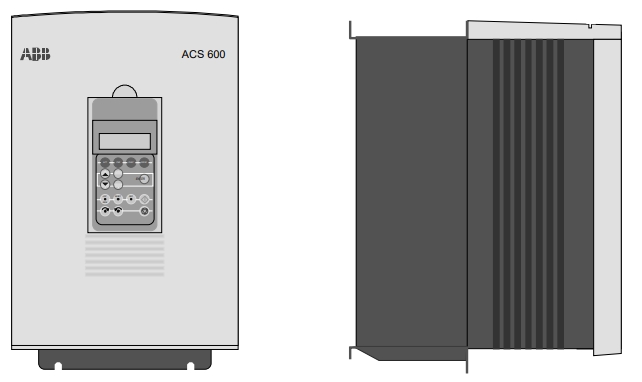

ABB ACS601-0060-2 Преобразователь частоты низковольтный

Цена: 337 221,61 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01733646
edit

Серия ABB ACS601 — это линейка частотных преобразователей (приводов переменного тока) среднего уровня мощности, разработанная компанией ABB для управления скоростью и крутящим моментом асинхронных электродвигателей в промышленных приложениях. Серия выпущена в конце 1990-х годов и стала одной из первых, реализующих векторный контроль и DTC-технологию (Direct Torque Control) в среднем ценовом сегменте.

Расшифровка кода обозначения типа ACS601

Позиция Символ Значение
1 A Привод переменного тока
2–3 CS/CC/CP CS — стандарт, CC — кран, CP — управление движением
4 6 Серия ACS600
5 0/1/2/7 0 — 6-импульсный выпрямитель, 1 — рекуперативное торможение, 2 — 12-импульсный, 7 — рекуперативный тиристорный мост 4Q
6 1/4/7 1 — настенный монтаж, 4 — модульный, 7 — шкаф Drives-MNS
7–10 0005…0120 Номинальная мощность (кВА)
11 3/4/5/6 Напряжение: 3 — 380/400/415 В, 4 — 380…500 В, 5 — 380…500 В, 6 — 525…690 В
12–14 XXX Доп. оборудование
15 X Язык и макрос
16 0/1 0 — без панели, 1 — с панелью
17 0…9/B Класс защиты IP
18 X Варианты защиты
19 0/9 0 — с фильтрами, 9 — без фильтров
20–22 XX Доп. опции
Производство: Швейцария

Характеристики ACS601-0060-2

Электрические характеристики (в зависимости от напряжения)

380/400/415 В (тип ACS601-XXXX-3)

Модель I2N (A) P (кВт) P (л.с.) I2hd (A) I2max (A) Размер
ACS601-0005-3 7.6 2.2 3 6.2 12.4 R2
ACS601-0006-3 12 4 5 7.6 15.2 R2
ACS601-0009-3 17 5.5 7.5 11 22 R3
ACS601-0011-3 20 7.5 10 15 30 R3
ACS601-0016-3 26 11 15 18 36 R4
ACS601-0020-3 32 15 20 24 48 R4
ACS601-0025-3 41 18.5 25 32 62 R5
ACS601-0030-3 47 22 30 41 82 R5
ACS601-0040-3 62 30 40 47 94 R5
ACS601-0050-3 76 37 50 60 114 R6
ACS601-0060-3 89 45 60 75 147 R6
ACS601-0070-3 112 55 75 90 178 R7
ACS601-0100-3 162 75 100 125 250 R7
ACS601-0120-3 200 90 120 147 294 R7

380…500 В (тип ACS601-XXXX-5)

Модель I2N (A) P (кВт) P (л.с.) I2hd (A) I2max (A) Размер
ACS601-0006-5 7.6 4 5 6.2 12.4 R2
ACS601-0009-5 11 5.5 7.5 9 18 R3
ACS601-0011-5 15 7.5 10 11 22 R3
ACS601-0016-5 18 11 15 16 32 R4
ACS601-0020-5 26 15 20 20 40 R4
ACS601-0025-5 34 18.5 25 25 50 R5
ACS601-0030-5 41 22 30 31 62 R5
ACS601-0040-5 52 30 40 41 82 R5
ACS601-0050-5 58 37 50 47 94 R6
ACS601-0060-5 65 45 60 58 116 R6
ACS601-0070-5 84 55 75 75 150 R6
ACS601-0100-5 112 75 100 100 200 R7
ACS601-0120-5 135 90 120 125 250 R7
ACS601-0140-5 164 110 140 150 300 R7

525…690 В (тип ACS601-XXXX-6)

Модель I2N (A) P (кВт) P (л.с.) I2hd (A) I2max (A) Размер
ACS601-0009-6 7.6 5.5 7.5 6.2 12.4 R3
ACS601-0011-6 11 7.5 10 9 18 R3
ACS601-0016-6 16 11 15 15 30 R4
ACS601-0020-6 20 15 20 20 40 R4
ACS601-0025-6 25 18.5 25 25 50 R5
ACS601-0030-6 31 22 30 30 60 R5
ACS601-0040-6 36 30 40 40 80 R5
ACS601-0050-6 44 37 50 50 100 R6
ACS601-0060-6 57 45 60 60 120 R6
ACS601-0070-6 75 55 75 75 150 R7
ACS601-0100-6 88 75 100 100 200 R7
ACS601-0120-6 105 90 120 125 250 R7

Конструктивные и эксплуатационные данные

Параметр Значение
Класс защиты IP21 / IP22 / IP42 / IP54
Температура эксплуатации 0…+40 °C (до +50 °C с понижением тока)
Высота установки до 1000 м (выше — понижение мощности 1 % на каждые 100 м)
Вибрация ≤ 0.3 мм (2…9 Гц), ≤ 15 м/с² (9…200 Гц)
Относительная влажность ≤ 95 % (без конденсации)
Коэффициент мощности 0.97 при номинальной нагрузке
КПД ≈ 98 %
Охлаждение Внутренний вентилятор, направление снизу вверх

Рекомендуемые предохранители (примеры)

Модель Ток предохранителя (A) Тип Bussmann
ACS601-0005-3 16 170M1559
ACS601-0011-3 32 170M1562
ACS601-0040-3 125 170M3813
ACS601-0100-3 400 170M3819

Габариты и масса (настенный монтаж)

Тип корпуса Ширина (мм) Высота (мм) Глубина (мм) Масса (кг)
R2 420 220 292 14
R3 420 260 298 17.5
R4 526 306 310 25
R5 715 306 360 35
R6 715 306 432 50
R7 860 428 480 88
