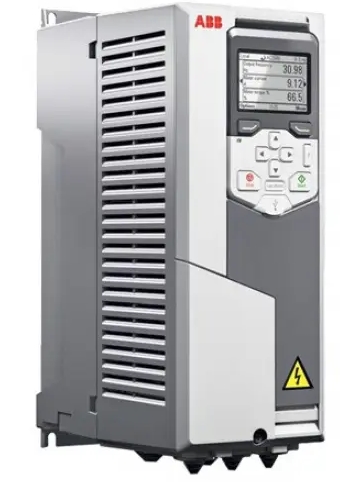

ABB ACS580-0P-088A-2+B056+F255 Преобразователь частоты общего назначения закрытый

Цена: 665 728,44 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01732364
edit

ABB серия ACS580-0P — это готовые к монтажу частотные преобразователи общего назначения (packaged drives) мощностью 1–200 л.с. (0,75–150 кВт) для напряжений 200–600 В. Ниже приведены:

  1. Краткое описание линейки

  2. Таблица базовых исполнений (по току/мощности и напряжению)

  3. Расшифровка всех встречающихся в заказных кодах опций и модификаций

Расшифровка кодов опций

Код Описание (что добавляет к базовому приводу)
+B056 Circuit-breaker / выключатель-разъединитель в корпусе (UL Type 1)
+B058 Circuit-breaker + door-mounted handle (UL Type 12)
+F255 Встроенный 3-контактный bypass-контактор (ручной/автоматический)
+C192 Второй (двигательный) контактор при двухконтактном bypass
+G302 Сигнальная лампа «Run» на дверце
+G303 Сигнальная лампа «Off»
+G304 Сигнальная лампа «Fault»
+J425 Дополнительный 24-В БП (100 Вт) для внешних цепей
+J429 Пространственный нагреватель (space heater) 50 Вт
+K457 Дверной монтаж стандартной панели (ACS-AP-S)
+K475 Bluetooth-панель (ACS-AP-W) вместо базовой
+K490 Клавиатура с печатью на русском языке
+K491 Клавиатура с печатью на китайском языке
+L501 Внутренний common-mode Sine-filter (длительный кабель 300 м)
+R700 Покрытие printed-circuit boards «conformal coating» для агрессивных сред
Производство: Швейцария

Характеристики ACS580-0P-088A-2+B056+F255

Описание и базовые характеристики

Параметр Значение
Семейство ACS580 «all-compatible» (стенд-один / packaged)
Степень защиты UL Type 1 (IP21) стандарт; опционально Type 12 (IP55) или Type 3R (IP54)
Диапазон мощности 1–200 л.с. (0,75–150 кВт)
Напряжения питания 200–240 В; 380–480 В; 500–600 В (-15 %…+10 %)
Частота сети 48–63 Гц
Коэффициент мощности 0,98
КПД на номинале до 98 %
Перегрузка Light Duty – 110 % 60 с каждые 10 мин; Heavy Duty – 150 % 60 с
Силовая топология встроенный дроссель 5 %, встроенный тормозной дроссель (R1–R3) и C2-фильтр
Безопасность SIL3/PL e Safe-Torque-Off (STO) в базе
Управление скалярное / векторное без датчика, поддержка IM, PMM, SynRM
Коммуникация встроенный Modbus RTU; опциональные адаптеры F-series (PROFIBUS, Profinet, EtherNet/IP, CANopen, DeviceNet и др.)
Панель Assistant Control Panel (16 языков), возможна Bluetooth-версия
Соответствие CE, UL, cUL, CSA, EAC, RCM; EMC EN 61800-3 (C2/C3), ISO 9001/14001

Соответствие базовых типов току и мощности

Тип (пример) Iн, А P LD, кВт(л.с.) P HD, кВт(л.с.) Корпус
ACS580-0P-02A1-4 2,1 0,75 (1) 0,55 (0,75) R1
ACS580-0P-03A0-4 3,0 1,1 (1,5) 0,75 (1) R1
ACS580-0P-03A5-4 3,5 1,5 (2) 1,1 (1,5) R1
ACS580-0P-04A8-4 4,8 2,2 (3) 1,5 (2) R1
ACS580-0P-07A6-4 7,6 3 (4) 2,2 (3) R1
ACS580-0P-012A-4 12 5,5 (7,5) 4 (5) R1
ACS580-0P-023A-4 23 11 (15) 7,5 (10) R2
ACS580-0P-034A-4 34 15 (20) 11 (15) R3
ACS580-0P-044A-4 44 22 (30) 18,5 (25) R3
ACS580-0P-065A-4 65 30 (40) 22 (30) R4
ACS580-0P-077A-4 77 37 (50) 30 (40) R4
ACS580-0P-096A-4 96 45 (60) 37 (50) R5
ACS580-0P-124A-4 124 55 (75) 45 (60) R6
ACS580-0P-156A-4 156 75 (100) 55 (75) R6
ACS580-0P-180A-4 180 90 (125) 75 (100) R7
ACS580-0P-240A-4 240 110 (150) 90 (125) R8

200–240 В (коды заканчиваются на «-2»)

Тип (пример) Iн LD, А P LD, кВт(л.с.) Iн HD, А P HD, кВт(л.с.) Корпус
ACS580-0P-04A6-2 4,6 0,75 (1) 3,5 0,55 (0,75) R1
ACS580-0P-06A6-2 6,6 1,1 (1,5) 4,6 0,75 (1) R1
ACS580-0P-07A5-2 7,5 1,5 (2) 6,6 1,1 (1,5) R1
ACS580-0P-10A6-2 10,6 2,2 (3) 7,5 1,5 (2) R1
ACS580-0P-017A-2 16,7 3 (4) 10,6 2,2 (3) R1
ACS580-0P-024A-2 24,2 5,5 (7,5) 16,7 3 (4) R2
ACS580-0P-031A-2 30,8 7,5 (10) 24,2 5,5 (7,5) R2
ACS580-0P-046A-2 46,2 11 (15) 30,8 7,5 (10) R3
ACS580-0P-059A-2 59,4 15 (20) 46,2 11 (15) R3
ACS580-0P-075A-2 74,8 18,5 (25) 59,4 15 (20) R4
ACS580-0P-088A-2 88 22 (30) 74,8 18,5 (25) R5
ACS580-0P-114A-2 114 30 (40) 88 22 (30) R5
ACS580-0P-143A-2 143 37 (50) 114 30 (40) R6
ACS580-0P-169A-2 169 45 (60) 143 37 (50) R7
ACS580-0P-211A-2 211 55 (75) 169 45 (60) R7
ACS580-0P-248A-2 248 75 (100) 211 55 (75) R8

500–600 В (коды заканчиваются на «-6»)

Тип (пример) Iн LD, А P LD, кВт(л.с.) Iн HD, А P HD, кВт(л.с.) Корпус
ACS580-0P-02A7-6 2,7 1,5 (2) 2,1 1,1 (1,5) R1
ACS580-0P-03A9-6 3,9 2,2 (3) 2,7 1,5 (2) R1
ACS580-0P-06A1-6 6,1 4 (5) 3,9 2,2 (3) R1
ACS580-0P-09A0-6 9,0 5,5 (7,5) 6,1 4 (5) R1
ACS580-0P-011A-6 11 7,5 (10) 9,0 5,5 (7,5) R2
ACS580-0P-017A-6 17 11 (15) 11 7,5 (10) R2
ACS580-0P-022A-6 22 15 (20) 17 11 (15) R3
ACS580-0P-027A-6 27 18,5 (25) 22 15 (20) R3
ACS580-0P-032A-6 32 22 (30) 27 18,5 (25) R3
ACS580-0P-041A-6 41 30 (40) 32 22 (30) R4
ACS580-0P-052A-6 52 37 (50) 41 30 (40) R4
ACS580-0P-062A-6 62 45 (60) 52 37 (50) R5
ACS580-0P-077A-6 77 55 (75) 62 45 (60) R5
ACS580-0P-099A-6 99 75 (100) 77 55 (75) R6
ACS580-0P-125A-6 125 90 (125) 99 75 (100) R6
ACS580-0P-144A-6 144 110 (150) 125 90 (125) R7
