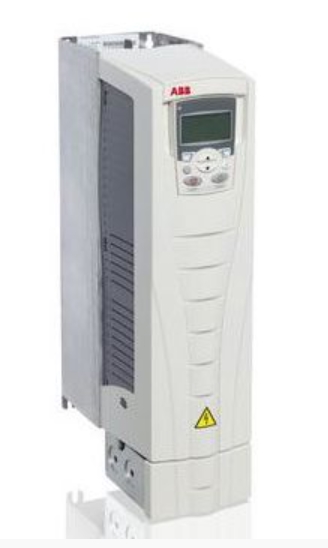

ABB ACS550-PC-03A3-4 Преобразователь частоты общего назначения с автоматическим выключателем

Цена: 179 073,84 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01730889
edit

Серия ABB ACS550-PC — это готовые к установке компактные частотные преобразователи переменного тока в металлическом корпусе с выключателем, предназначенные для управления асинхронными электродвигателями в промышленных и коммунальных приложениях при напряжениях 208–600 В и мощности от 0,75 до 550 кВт (1–700 л.с.).

Расшифровка кодов

Код опции Что добавляет / изменяет
+B055 Напольный шкаф, степень защиты IP21, встроенный выключатель питания
+B058 Напольный шкаф, степень защиты IP54 (пыленепроницаемый), выключатель
+G393 Фильтр электромагнитной совместимости (C3)
+G401 Входной реактор (снижает гармоники, защищает сеть)
+K451 Схема байпаса – работа двигателя напрямую от сети без ПЧ
+K454 Входной контактор (для удалённого включения)
+K466 Выходной контактор (между ПЧ и двигателем)
+K467 Дополнительный контактор для вспомогательных цепей
+L512 Удлинённые кабельные вводы для толстых или длинных кабелей
Производство: Швейцария

Характеристики ACS550-PC-03A3-4

480 В, 3 фазы, 50/60 Гц

Тип (ACS550-PC-...) Ток HD (А) Мощность HD (л.с.) Ток ND (А) Мощность ND (л.с.) Тип корпуса
-316A-4 316 250 368 300 R8
-368A-4 368 300 414 350 R8
-414A-4 414 350 486 400 R8
-486A-4 486 400 526 450 R8
-526A-4 526 450 602 500 R8
-602A-4 602 500 645 550 R8
-645A-4 645 550 — — R8

208/240 В, 3 фазы

Тип (ACS550-PC-...) Ток HD (А) Мощность HD (л.с.) Тип корпуса Предохранитель (Bussmann)
-04A6-2 4.6 1 R1 KTK-R-15
-06A6-2 6.6 1.5 R1 KTK-R-15
-07A5-2 7.5 2 R1 KTK-R-15
-012A-2 12 3 R1 KTK-R-15
-017A-2 17 5 R2 KTK-R-30
-024A-2 24 7.5 R2 JJS-60
-031A-2 31 10 R3 JJS-100
-046A-2 46 15 R3 JJS-100
-059A-2 59 20 R3 JJS-100
-075A-2 75 25 R4 170M1370
-088A-2 88 30 R4 170M1370
-114A-2 114 40 R4 170M1370
-143A-2 143 50 R6 170M1372
-178A-2 178 60 R6 170M1372
-221A-2 221 75 R6 170M1372
-248A-2 248 100 R6 170M1372

600 В, 3 фазы

Тип (ACS550-PC-...) Ток HD (А) Мощность HD (л.с.) Тип корпуса Предохранитель (Bussmann)
-02A7-6 2.7 2 R2 KTK-R-15
-03A9-6 3.9 3 R2 KTK-R-15
-06A1-6 6.1 5 R2 KTK-R-15
-09A0-6 9.0 7.5 R2 KTK-R-15
-011A-6 11 10 R2 KTK-R-30
-017A-6 17 15 R2 KTK-R-30
-022A-6 22 20 R3 JJS-60
-027A-6 27 25 R3 JJS-60
-032A-6 32 30 R4 JJS-100
-041A-6 41 40 R4 JJS-100
-052A-6 52 50 R4 JJS-100
-062A-6 62 60 R4 JJS-100
-077A-6 77 75 R6 170M1370
-099A-6 99 100 R6 170M1370
-125A-6 125 125 R6 170M1370
-144A-6 144 150 R6 170M1370

Максимальное сечение кабеля и крутящий момент затяжки (480 В)

Тип корпуса Макс. сечение (AWG/MCM) Крутящий момент (фунт-дюйм)
R1 #10 35
R2 #6 45
R3 #3 50
R4 #1/0 70
R5 350 MCM 274
R6 2×500 MCM 274
R8 3×400 MCM 375

Габаритные размеры и масса (480 В, NEMA 1)

Тип корпуса Высота (мм) Ширина (мм) Глубина (мм) Масса (кг)
R1 729 283 198 15
R2 812 295 198 19
R3 983 304 260 34
R4 1117 332 260 43
R5 1175 483 600 121
R6 1175 483 600 163
R8 2125 659 806 360

Документы по ACS550-PC-03A3-4

Узнайте больше про приводы ABB.
  • Рекомендованные цены на продукцию завода ABB
    Рекомендованные цены на продукцию
  • Преобразователи частоты с выключателем ACS550-PC/PD. Техническое описание (eng).
  • Бланк заказа продукции
    Бланк заказа
