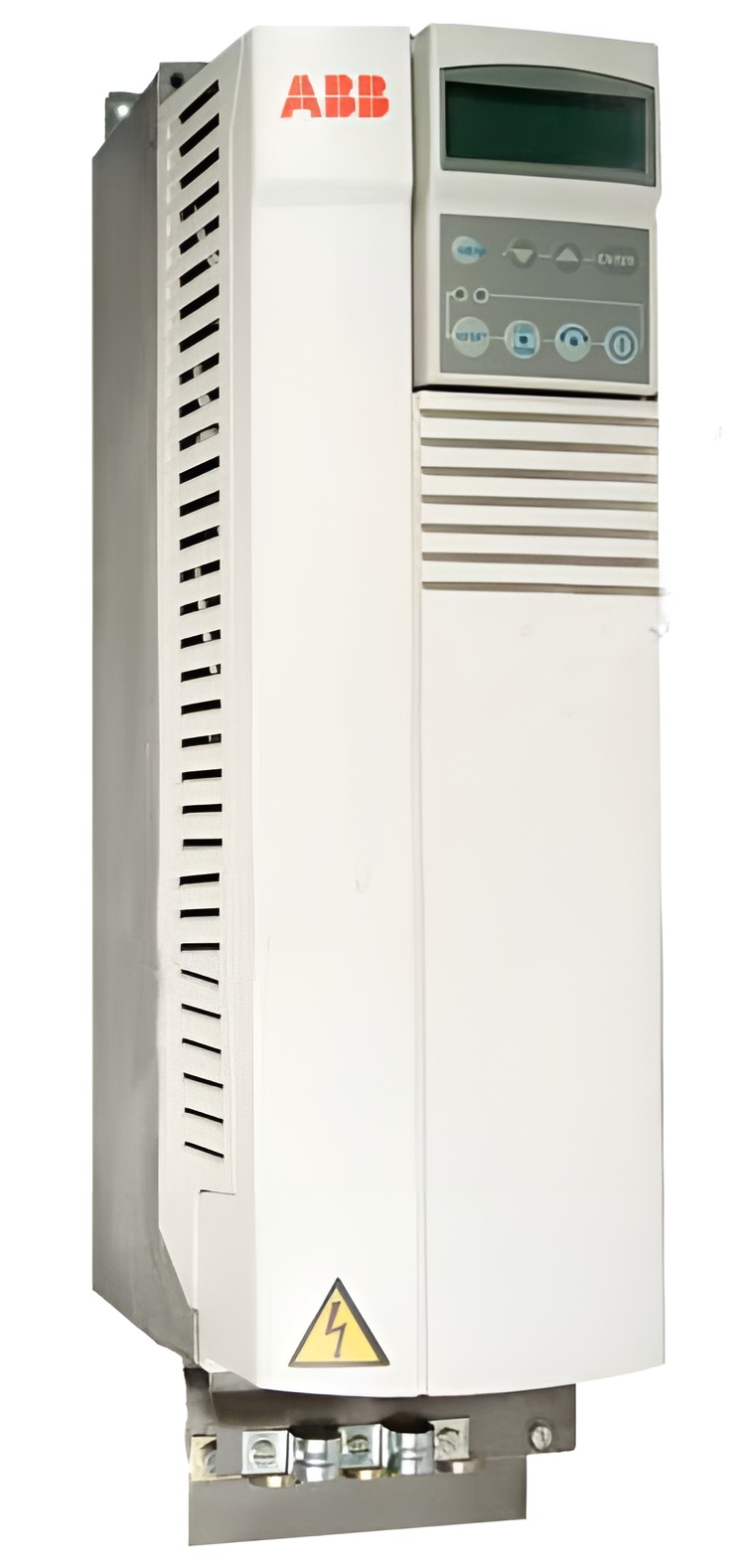

ABB ACS401-0006-3-5 Преобразователь частоты низковольтный
Цена: 111 280,13 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01730162
Серия ACS401 — это семейство низковольтных частотных преобразователей переменного тока от компании ABB, предназначенных для управления скоростью вращения асинхронных электродвигателей в диапазоне мощностей от 2,2 до 37 кВт. Преобразователи серии ACS401 широко применяются в промышленных системах автоматизации, насосных и вентиляционных установках, конвейерах, компрессорах и других механизмах, где требуется точное и энергоэффективное управление электродвигателем.
Производство: Швейцария
Характеристики ACS401-0006-3-5
Общие технические характеристики серии ABB ACS401
| Параметр | Значение |
|---|---|
| Диапазон мощностей | 2,2 – 37 кВт |
| Напряжение питания | 3-фазное, 380 – 480 В ±10% |
| Частота питания | 48 – 63 Гц |
| Коэффициент мощности | 0,98 |
| Диапазон выходной частоты | 0 – 250 Гц |
| Степень защиты | IP21 / IP54 |
| Перегрузочная способность | 150% в течение 1 минуты каждые 10 минут |
| Температура окружающей среды | 0…+40 °C (для IP21 и IP54) |
| Высота установки | до 1000 м (без дерейтинга) |
| EMC-фильтр | Встроен (опция для 1-й и 2-й категории среды) |
| Протоколы связи | Modbus RTU (стандарт), опционально: PROFIBUS, DeviceNet, CANopen, LONWORKS и др. |
Таблица 1: Технические данные по моделям ACS401
| Модель | Номинальная мощность, кВт | Номинальный ток, А | Макс. ток, А | Тип корпуса | Масса, кг | Степень защиты |
|---|---|---|---|---|---|---|
| ACS401-0004-3 | 2,2 | 6,6 | 9,9 | R1 | 7,2 | IP21 |
| ACS401-0005-3 | 3,0 | 8,8 | 13,2 | R1 | 7,2 | IP21 |
| ACS401-0006-3 | 4,0 | 11,1 | 16,6 | R1 | 7,2 | IP21 |
| ACS401-0009-3 | 5,5 | 14,8 | 22,2 | R2 | 11,2 | IP21 |
| ACS401-0011-3 | 7,5 | 21,5 | 32,3 | R2 | 11,2 | IP21 |
| ACS401-0016-3 | 11 | 29 | 43,5 | R3 | 22,3 | IP21 |
| ACS401-0020-3 | 15 | 38 | 57 | R3 | 22,3 | IP21 |
| ACS401-0025-3 | 18,5 | 48 | 72 | R4 | 32,3 | IP21 |
| ACS401-0030-3 | 22 | 56 | 84 | R4 | 32,3 | IP21 |
| ACS401-0041-3 | 30 | 80 | 120 | R4 | 32,3 | IP21 |

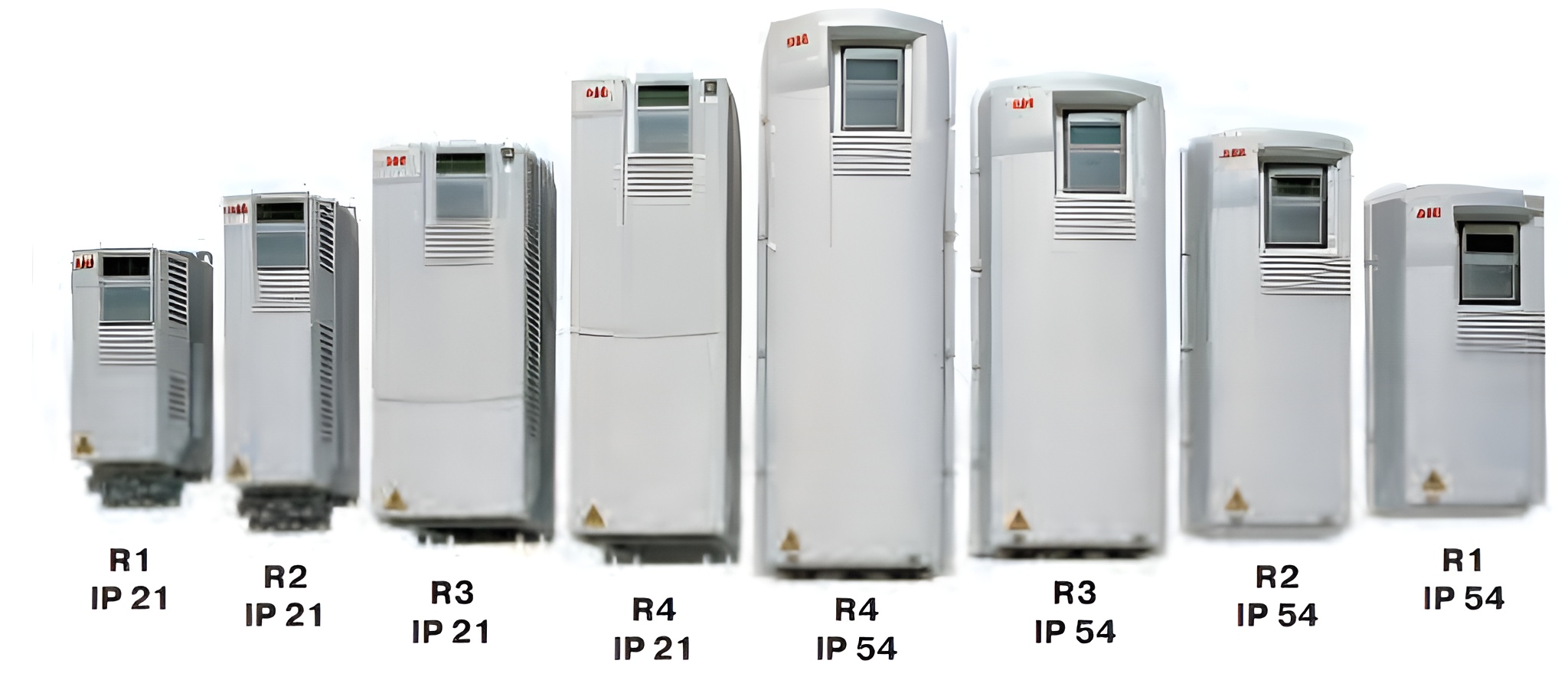

Таблица 2: Габаритные размеры и масса (IP21)
| Модель | Ширина (W), мм | Высота (H), мм | Глубина (D), мм | Масса, кг |
|---|---|---|---|---|
| ACS401-0004...0006 | 215 | 453 | 240 | 7,2 |
| ACS401-0009...0011 | 215 | 551 | 253 | 11,2 |
| ACS401-0016...0020 | 257 | 642 | 280 | 22,3 |
| ACS401-0025...0041 | 257 | 742 | 312 | 32,3 |
Таблица 3: Габаритные размеры и масса (IP54)
| Модель | Ширина (W), мм | Высота (H), мм | Глубина (D), мм | Масса, кг |
|---|---|---|---|---|
| ACS401-0004...0006 | 125 | 330 | 373 | 5,8 |
| ACS401-0009...0011 | 125 | 430 | 473 | 9,0 |
| ACS401-0016...0020 | 203 | 545 | 586 | 18,5 |
| ACS401-0025...0041 | 203 | 636 | 686 | 27,0 |
Таблица 4: Электрические характеристики
| Параметр | Значение |
|---|---|
| Перегрузка по току | 150% Iном – 1 минута каждые 10 минут |
| Пусковой ток | 180% Iном – 2 секунды |
| Выходное напряжение | 0 – Uпитания |
| Частота коммутации | 4 кГц (стандарт), 8 кГц (режим снижения шума) |
| Тип выпрямителя | 6-пульсовый (стандарт) |
| Торможение | Встроенный тормозной IGBT, опционально – внешний тормозной резистор |
Таблица 5: Опциональные модули и интерфейсы
| Интерфейс | Опция | Протокол | Скорость |
|---|---|---|---|
| RS485/232 | CFB-RS | Modbus RTU | 300 – 19200 бод |
| PROFIBUS | CFB-PDP | ProfiDrive V2 | до 12 Мбит/с |
| DeviceNet | CFB-DEV | DeviceNet | 125 – 500 кбит/с |
| CANopen | CFB-CAN | CANopen | 10 – 1000 кбит/с |
| LONWORKS | CFB-LON | LonTalk | 78 кбит/с |
Таблица 6: Рекомендуемые предохранители и кабели
| Модель | Номинальный ток, А | Предохранитель (IEC gG), А | Сечение кабеля, мм² |
|---|---|---|---|
| ACS401-0004 | 6,6 | 10 | 2,5 |
| ACS401-0005 | 8,8 | 16 | 2,5 |
| ACS401-0006 | 11,1 | 16 | 2,5 |
| ACS401-0009 | 14,8 | 20 | 4 |
| ACS401-0011 | 21,5 | 32 | 6 |
| ACS401-0016 | 29 | 40 | 10 |
| ACS401-0020 | 38 | 50 | 10 |
| ACS401-0025 | 48 | 63 | 16 |
| ACS401-0030 | 56 | 80 | 16 |
| ACS401-0041 | 80 | 100 | 25 |
