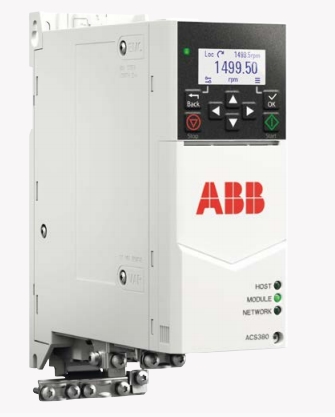

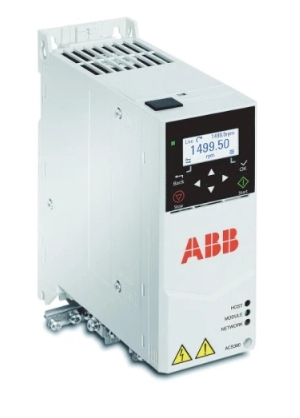

ABB ACS380-040C-25A0-4+K457 Преобразователь частоты для машиностроения

Цена: 123 451,39 ₽
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01729822
edit

Серия ABB ACS380 — это компактные, универсальные преобразователи частоты для управления асинхронными, синхронными и релуктансными двигателями. Они предназначены для применения в машиностроении, насосах, вентиляторах, конвейерах и других промышленных установках, где требуется точное управление скоростью и высокая энергоэффективность.

Общие характеристики:

  • Диапазон мощности: от 0.25 кВт до 22 кВт;
  • Напряжение питания:
    • 1×200–240 В (для малой мощности);
    • 3×200–240 В;
    • 3×380–480 В;
  • Типы корпусов: R0–R4 (от ultra-компактного до мощного);
  • Степень защиты: IP20 (стандарт), опционально UL Type 1;
  • Перегрузочная способность:
    • Легкий режим: 10 % на 1 минуту;
    • Тяжелый режим: 50 % на 1 минуту;
  • Частота переключения: 2–12 кГц;
  • EMC-фильтры: встроенные (опционально внешние);
  • Типы двигателей: асинхронные, синхронные, SynRM;
  • Интерфейсы: встроенный Modbus RTU, опционально CANopen, PROFIBUS, EtherNet/IP и др.;
  • Безопасность: функция STO (Safe Torque Off);
  • Температура окружающей среды: до 50 °C;
  • Высота установки: до 1000 м без дерейтинга.

Опции ABB ACS380 и их описание

Опция Описание
K451 Ультрафиолетовая защита для использования во внешних условиях (UV protection)
K454 Защита от конденсации (Condensation protection)
K457 Усиленная защита от коррозии (Enhanced corrosion protection)
K469 Подготовка к установке в атмосферу с высокой влажностью (High humidity readiness)
K470 Подготовка к работе в условиях высокой запыленности (Dust protection readiness)
K475 Подготовка к работе в условиях высоких температур (High temperature readiness)
K490 Подготовка к работе в условиях низких температур (Low temperature readiness)
K491 Подготовка к работе в условиях высокой вибрации (Vibration resistance)
K492 Подготовка к работе в условиях высокого атмосферного давления (High altitude readiness)
K495 Подготовка к работе в условиях химически активной среды (Chemical resistance)
L511 Дополнительный модуль ввода/вывода (I/O extension module)
L515 Модуль релейных выходов (Relay output module)
L534 Модуль аналогового вывода (Analog output module)
L535 Модуль безопасности (Safety module, STO expansion)
L538 Модуль питания для внешних устройств (External power supply module)
Q986 Особая упаковка или маркировка для специальных заказов (Special packaging/marketing)
R700 Усиленный радиатор или внешнее охлаждение (Enhanced cooling/radiator)
Производство: Швейцария

Характеристики ACS380-040C-25A0-4+K457

Таблица 1: Электрические характеристики (полная)

Тип U (В) IN (A) Imax (A) PN (кВт) PLd (кВт) PHd (кВт) Frame
02A4-1 1×230 5.0 3.2 0.37 0.37 0.25 R0
03A7-1 1×230 7.1 4.3 0.55 0.55 0.37 R0
04A8-1 1×230 8.8 6.7 0.75 0.75 0.55 R1
06A9-1 1×230 12.0 8.6 1.1 1.1 0.75 R1
07A8-1 1×230 14.2 12.4 1.5 1.5 1.1 R1
09A8-1 1×230 18.7 14.0 2.2 2.2 1.5 R2
12A2-1 1×230 24.6 17.6 3.0 3.0 2.2 R2
02A4-2 3×230 3.6 3.2 0.37 0.37 0.25 R1
03A7-2 3×230 6.3 4.8 0.55 0.55 0.37 R1
04A8-2 3×230 8.4 6.7 0.75 0.75 0.55 R1
06A9-2 3×230 8.6 6.9 1.1 1.1 0.75 R1
07A8-2 3×230 12.4 9.8 1.5 1.5 1.1 R1
09A8-2 3×230 14.0 9.8 2.2 2.2 1.5 R1
12A2-2 3×230 17.6 12.2 3.0 3.0 2.2 R2
17A5-2 3×230 22.2 17.5 4.0 4.0 3.0 R3
25A0-2 3×230 29.1 25.0 5.5 5.5 4.0 R3
032A-2 3×230 37.0 32.0 7.5 7.5 5.5 R4
048A-2 3×230 50.0 48.0 11.0 11.0 7.5 R4
055A-2 3×230 60.0 55.0 15.0 15.0 11.0 R4
01A8-4 3×400 2.9 2.6 0.37 0.37 0.25 R0
02A6-4 3×400 3.8 3.2 0.55 0.55 0.37 R1
03A3-4 3×400 5.1 4.7 0.75 0.75 0.55 R1
04A0-4 3×400 6.4 5.9 1.1 1.1 0.75 R1
05A6-4 3×400 8.9 7.2 1.5 1.5 1.1 R1
07A2-4 3×400 10.9 9.4 2.2 2.2 1.5 R1
09A4-4 3×400 13.9 12.6 3.0 3.0 2.2 R2
12A6-4 3×400 17.6 17.0 4.0 4.0 3.0 R2
17A0-4 3×400 25.2 25.0 5.5 5.5 4.0 R3
25A0-4 3×400 34.1 32.0 7.5 7.5 5.5 R3
032A-4 3×400 43.4 38.0 11.0 11.0 7.5 R4
038A-4 3×400 52.3 45.0 15.0 15.0 11.0 R4
045A-4 3×400 56.0 50.0 18.5 18.5 15.0 R4
050A-4 3×400 58.9 55.0 22.0 22.0 18.5 R4

Таблица 2: Предохранители (IEC и UL)

Тип IEC (A) UL Class T (A) Bussmann IEC Bussmann UL
02A4-1 10 10 OFAF000H10 JJN/TJN10
03A7-1 10 10 OFAF000H10 JJN/TJN10
04A8-1 16 20 OFAF000H16 JJN/TJN20
06A9-1 20 25 OFAF000H20 JJN/TJN25
07A8-1 25 25 OFAF000H25 JJN/TJN25
09A8-1 32 35 OFAF000H32 JJN/TJN35
12A2-1 35 35 OFAF000H35 JJN/TJN35
02A4-2 6 6 OFAF000H6 JJS/TJS6
03A7-2 10 10 OFAF000H10 JJS/TJS10
04A8-2 10 10 OFAF000H10 JJS/TJS10
06A9-2 16 20 OFAF000H16 JJS/TJS20
07A8-2 16 20 OFAF000H16 JJS/TJS20
09A8-2 16 25 OFAF000H16 JJS/TJS25
12A2-2 25 25 OFAF000H25 JJS/TJS25
17A5-2 32 35 OFAF000H32 JJS/TJS35
25A0-2 50 50 OFAF000H50 JJS/TJS50
032A-2 63 60 OFAF000H63 JJS/TJS60
048A-2 100 100 OFAF000H100 JJS/TJS100
055A-2 100 100 OFAF000H100 JJS/TJS100
01A8-4 4 6 OFAF000H4 JJS/TJS6
02A6-4 6 6 OFAF000H6 JJS/TJS6
03A3-4 6 6 OFAF000H6 JJS/TJS6
04A0-4 10 10 OFAF000H10 JJS/TJS10
05A6-4 10 10 OFAF000H10 JJS/TJS10
07A2-4 16 20 OFAF000H16 JJS/TJS20
09A4-4 16 20 OFAF000H16 JJS/TJS20
12A6-4 25 25 OFAF000H25 JJS/TJS25
17A0-4 32 35 OFAF000H32 JJS/TJS35
25A0-4 50 40 OFAF000H50 JJS/TJS40
032A-4 63 60 OFAF000H63 JJS/TJS60
038A-4 80 80 OFAF000H80 JJS/TJS80
045A-4 100 100 OFAF000H100 JJS/TJS100
050A-4 100 100 OFAF000H100 JJS/TJS100

Таблица 3: Размеры и вес

Frame H1 (mm) H2 (mm) H3 (mm) W (mm) D (mm) Вес IP20 (кг) Вес UL Type 1 (кг)
R0 223 205 170 70 176 1.0 1.4
R1 223 205 170 70 176 1.0 1.4
R2 223 205 170 95 176 2.0 2.7
R3 223 205 170 170 176 3.3 4.4
R4 240 205 170 260 176 5.3 7.3

Таблица 4: Потери мощности и шум

Тип Потери (Вт) Шум (дБ) Frame
02A4-1 33 <30 R0
03A7-1 49 <30 R0
04A8-1 67 33 R1
06A9-1 93 33 R1
07A8-1 106 33 R1
09A8-1 115 37 R2
12A2-1 115 37 R2
02A4-2 39 33 R1
03A7-2 57 33 R1
04A8-2 72 33 R1
06A9-2 72 33 R1
07A8-2 105 33 R1
09A8-2 140 33 R1
12A2-2 149 37 R2
17A5-2 265 75 R3
25A0-2 350 75 R3
032A-2 561 88 R4
048A-2 676 88 R4
055A-2 676 88 R4
01A8-4 28 <30 R0
02A6-4 44 33 R1
03A3-4 55 33 R1
04A0-4 62 33 R1
05A6-4 91 33 R1
07A2-4 100 33 R1
09A4-4 140 33 R1
12A6-4 165 37 R2
17A0-4 259 75 R3
25A0-4 390 75 R3
032A-4 497 88 R4
038A-4 582 88 R4
045A-4 672 88 R4
050A-4 672 88 R4

Таблица 5: Сечение кабелей и клеммы

Тип Сечение (мм²) AWG Момент затяжки (Н·м) Frame
02A4-1 3×1.5+1.5 16 0.5–0.6 R0
03A7-1 3×1.5+1.5 16 0.5–0.6 R0
04A8-1 3×1.5+1.5 16 0.5–0.6 R1
06A9-1 3×1.5+1.5 16 0.5–0.6 R1
07A8-1 3×1.5+1.5 16 0.5–0.6 R1
09A8-1 3×2.5+2.5 14 0.5–0.6 R2
12A2-1 3×2.5+2.5 14 0.5–0.6 R2
02A4-2 3×1.5+1.5 16 0.5–0.6 R1
03A7-2 3×1.5+1.5 16 0.5–0.6 R1
04A8-2 3×1.5+1.5 16 0.5–0.6 R1
06A9-2 3×1.5+1.5 16 0.5–0.6 R1
07A8-2 3×1.5+1.5 16 0.5–0.6 R1
09A8-2 3×2.5+2.5 14 0.5–0.6 R1
12A2-2 3×2.5+2.5 14 0.5–0.6 R2
17A5-2 3×6+6 10 1.2–1.5 R3
25A0-2 3×6+6 10 1.2–1.5 R3
032A-2 3×10+10 8 2.5–3.7 R4
048A-2 3×25+16 4 2.5–3.7 R4
055A-2 3×25+16 4 2.5–3.7 R4
01A8-4 3×1.5+1.5 16 0.5–0.6 R0
02A6-4 3×1.5+1.5 16 0.5–0.6 R1
03A3-4 3×1.5+1.5 16 0.5–0.6 R1
04A0-4 3×1.5+1.5 16 0.5–0.6 R1
05A6-4 3×1.5+1.5 16 0.5–0.6 R1
07A2-4 3×1.5+1.5 16 0.5–0.6 R1
09A4-4 3×2.5+2.5 14 0.5–0.6 R1
12A6-4 3×2.5+2.5 14 0.5–0.6 R2
17A0-4 3×6+6 10 1.2–1.5 R3
25A0-4 3×6+6 10 1.2–1.5 R3
032A-4 3×10+10 8 2.5–3.7 R4
038A-4 3×16+16 6 2.5–3.7 R4
045A-4 3×25+16 4 2.5–3.7 R4
050A-4 3×25+16 4 2.5–3.7 R4

Таблица 6: EMC-фильтры

Тип Внутренний фильтр Внешний фильтр (ABB) Внешний фильтр (Schaffner)
02A4-1 Да RFI-11 FS 21754-6.1-07
03A7-1 Да RFI-12 FS 21754-16.1-07
04A8-1 Да RFI-12 FS 21754-16.1-07
06A9-1 Да RFI-12 FS 21754-16.1-07
07A8-1 Да RFI-12 FS 21754-16.1-07
09A8-1 Да RFI-12 FS 21754-16.1-07
12A2-1 Да RFI-12 FS 21754-16.1-07
02A4-2 Да RFI-32 FN 3258-16-44
03A7-2 Да RFI-32 FN 3258-16-44
04A8-2 Да RFI-32 FN 3258-16-44
06A9-2 Да RFI-32 FN 3258-16-44
07A8-2 Да RFI-32 FN 3258-16-44
09A8-2 Да RFI-32 FN 3258-16-44
12A2-2 Да RFI-33 FN 3258-30-33
17A5-2 Да RFI-33 FN 3258-30-33
25A0-2 Да RFI-33 FN 3258-30-33
032A-2 Да RFI-34 FN 3258-100-35
048A-2 Да RFI-34 FN 3258-100-35
055A-2 Да RFI-34 FN 3258-100-35
01A8-4 Да RFI-32 FN 3258-16-44
02A6-4 Да RFI-32 FN 3258-16-44
03A3-4 Да RFI-32 FN 3258-16-44
04A0-4 Да RFI-32 FN 3258-16-44
05A6-4 Да RFI-32 FN 3258-16-44
07A2-4 Да RFI-32 FN 3258-16-44
09A4-4 Да RFI-32 FN 3258-16-44
12A6-4 Да RFI-33 FN 3258-30-33
17A0-4 Да RFI-33 FN 3258-30-33
25A0-4 Да RFI-33 FN 3258-30-33
032A-4 Да RFI-34 FN 3258-100-35
038A-4 Да RFI-34 FN 3258-100-35
045A-4 Да RFI-34 FN 3258-100-35
050A-4 Да RFI-34 FN 3258-100-35

Таблица 7: Длина кабеля двигателя (в метрах)

Frame Без фильтра С внутренним EMC С внешним EMC
R0 100 10 10
R1 100 10 30
R2 100 10 30
R3 100 30 30
R4 100 30 30

Условия эксплуатации

  • Температура: до 50 °C;
  • Высота: до 1000 м;
  • Частота переключения: 2–12 кГц;
  • Напряжение: ±15 %;
  • Степень защиты: IP20 (UL Open), опция UL Type 1;
  • Сеть: TN-S, IT, заземлённая дельта.
