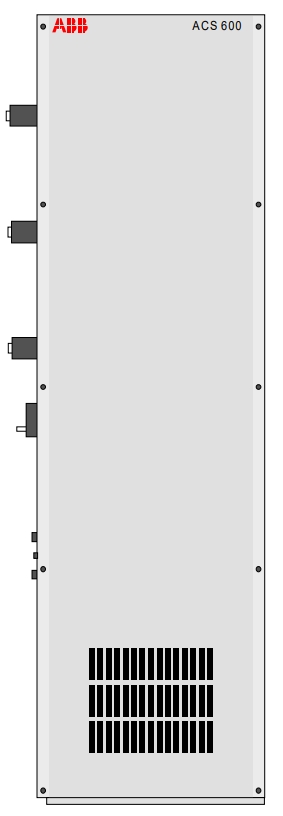

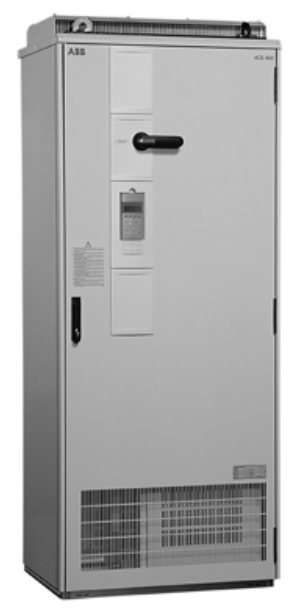

ABB ACC627-3450-5 Преобразователь частоты низковольтный
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01726842
Для идентификации преобразователей ACx 600 на каждом из них устанавливается паспортная табличка. На табличке указаны код типа и серийный номер, позволяющие идентифицировать каждый агрегат. Код типа содержит информацию о параметрах и конфигурации преобразователя. Первая цифра серийного номера указывает завод-изготовитель. Следующие четыре цифры указывают соответственно год и неделю изготовления. Остальные цифры образуют порядковый номер; таким образом, не может быть двух преобразователей, имеющих одинаковый серийный номер.
Код типа ACx 6x4/6x7
Расшифровка типового обозначения (пример: ACC60701003000B1200901)
| Позиция в коде | Символ | Значение |
|---|---|---|
| 1 | A | Привод переменного тока |
| 2–3 | CS / CC / CP | Тип привода: • CS – стандартный • CC – крановый • CP – управление перемещением |
| 4 | 6 | Серия: ACS600 |
| 5 | 0 / 2 / 7 | Тип входного моста: • 0 – 6-импульсный выпрямитель • 2 – 12-импульсный выпрямитель • 7 – регенеративный тиристорный мост |
| 6 | 1 / 4 / 7 | Конструкция: • 1 – настенная • 4 – модульная • 7 – шкафная |
| 7–10 | 0100 / 0120 / 0260 и т.д. | Номинальная мощность (в кВА) |
| 11 | 3 / 4 / 5 / 6 | Номинальное напряжение: • 3 – 380/400/415 В • 4 – 380–500 В • 5 – 380–500 В • 6 – 525–690 В |
| 12–14 | 000 / 001 и т.д. | Дополнительное оборудование / опции |
| 15 | B / C / D и т.д. | Язык и версия прикладного ПО |
| 16 | 0 / 1 / 4 / 5 | Тип панели управления: • 0 – нет • 1 – панель управления включена • 4 – клеммная колодка • 5 – панель + клеммная колодка |
| 17 | 0 / A / 2 / 4 / 5 / 6 / 7 / 8 / 9 / B | Степень защиты IP: • 0 – IP00 • A – IP21 • 2 – IP22 • 4 – IP42 • 5 – IP54 • 6 – IP00 + платы с покрытием • 7 – IP22 + покрытие • 8 – IP42 + покрытие • 9 – IP54 + покрытие • B – IP21 + покрытие |
| 18 | 0–9, A–Z | Варианты защиты, стартера, вентилятора, фильтров и т.д. |
| 19 | 0–9, A–Z | Фильтры (EMC, du/dt, синфазные и др.) |
| 20 | 0 / R | Конфигурация кабельных вводов и блока NDCU |
| 21 | 0 / 1 | Расположение платы NIOC и NAMC |
| 22 | 0–9, A–Z | Прочие технические варианты |
Производство: Швейцария
Характеристики ACC627-3450-5
Электрические характеристики ACC627 (400 В, 380–415 В)
| Тип | Pн, кВт | Iн, А | Размер | Iпер 1 мин, А | Iпик 1 с, А | Потери, кВт | Воздух, м³/ч | Шум, дБ(А) |
|---|---|---|---|---|---|---|---|---|
| ACC627-0780-3 | 400 | 780 | 2×B3 | 990 | 1 170 | 24 | 7 720 | 72 |
| ACC627-0930-3 | 450 | 930 | 2×B3 | 1 165 | 1 395 | 29 | 7 720 | 72 |
| ACC627-1120-3 | 560 | 1 120 | 2×B4 | 1 400 | 1 680 | 38 | 8 340 | 72 |
| ACC627-1440-3 | 710 | 1 440 | 2×B4 | 1 800 | 2 160 | 47 | 8 340 | 72 |
| ACC627-1770-3 | 900 | 1 770 | 2×B5 | 2 215 | 2 660 | 61 | 10 140 | 73 |
| ACC627-2140-3 | 1 000 | 2 140 | 2×B5 | 2 675 | 3 210 | 77 | 10 140 | 73 |
Электрические характеристики ACC627 (500 В, 380–500 В)
| Тип | Pн, кВт | Iн, А | Размер | Iпер 1 мин, А | Iпик 1 с, А | Потери, кВт | Воздух, м³/ч | Шум, дБ(А) |
|---|---|---|---|---|---|---|---|---|
| ACC627-0930-5 | 450 | 930 | 2×B3 | 1 165 | 1 395 | 29 | 7 720 | 72 |
| ACC627-1120-5 | 560 | 1 120 | 2×B4 | 1 400 | 1 680 | 38 | 8 340 | 72 |
| ACC627-1380-5 | 710 | 1 380 | 2×B4 | 1 725 | 2 070 | 47 | 8 340 | 72 |
| ACC627-1760-5 | 900 | 1 760 | 2×B5 | 2 200 | 2 640 | 61 | 10 140 | 73 |
| ACC627-2160-5 | 1 100 | 2 160 | 2×B5 | 2 700 | 3 240 | 77 | 10 140 | 73 |
| ACC627-2620-5 | 1 300 | 2 620 | 4×B4 | 3 275 | 3 930 | 95 | 13 860 | 74 |
| ACC627-2850-5 | 1 500 | 2 850 | 4×B5 | 3 560 | 4 275 | 105 | 17 540 | 75 |
Электрические характеристики ACC627 (690 В, 525–690 В)
| Тип | Pн, кВт | Iн, А | Размер | Iпер 1 мин, А | Iпик 1 с, А | Потери, кВт | Воздух, м³/ч | Шум, дБ(А) |
|---|---|---|---|---|---|---|---|---|
| ACC627-1040-6 | 710 | 1 040 | 2×B3 | 1 300 | 1 560 | 51 | 7 720 | 72 |
| ACC627-1380-6 | 900 | 1 380 | 2×B4 | 1 725 | 2 070 | 67 | 8 340 | 72 |
| ACC627-1710-6 | 1 100 | 1 710 | 2×B4 | 2 140 | 2 570 | 83 | 10 140 | 73 |
| ACC627-2120-6 | 1 400 | 2 120 | 2×B5 | 2 650 | 3 180 | 103 | 13 860 | 74 |
| ACC627-2540-6 | 1 600 | 2 540 | 2×B5 | 3 175 | 3 810 | 123 | 17 540 | 75 |
| ACC627-2800-6 | 2 000 | 2 800 | 4×B5 | 3 500 | 4 200 | 135 | 19 860 | 76 |
Общие технические данные ACC627
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания | 380–690 В (±10%) |
| Частота сети | 50 / 60 Гц (48–63 Гц) |
| Коэффициент мощности (cos φ) | ≥ 0,97 (диодный/тиристорный) |
| КПД | До 98% |
| Перегрузка (тяжелый режим) | 150% Iн — 1 мин, 200% Iн — 1 с (400/500 В) |
| Выходная частота | 0–300 Гц (до 120 Гц с фильтром du/dt) |
| Разрешение частоты | 0.01 Гц |
| Тип управления | V/f, DTC (Direct Torque Control) |
| Степень защиты | IP21, IP22, IP42, IP54 (в зависимости от исполнения) |
| Охлаждение | Принудительное воздушное |
| Диапазон температур | 0…+40 °C (до +50 °C с понижением тока) |
| Влажность | 5…95%, без конденсации |
| Высота установки | До 1000 м без понижения мощности |
| Уровень шума | 72–76 дБ(А) в зависимости от размера |
| Стандарты | IEC 61800-3, CE, CSA, C-tick |
