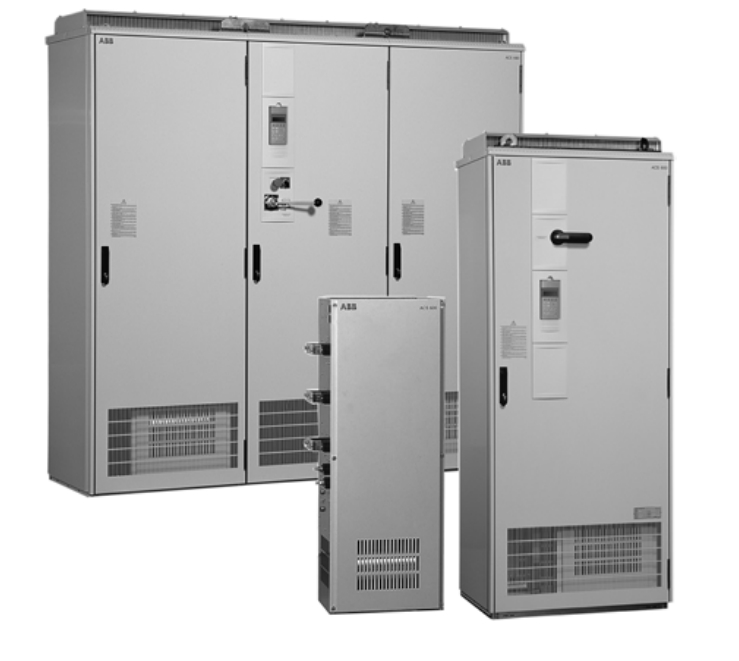

ABB ACC624-0400-3 Преобразователь частоты низковольтный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01726781
edit

Для идентификации преобразователей ACx 600 на каждом из них устанавливается паспортная табличка. На табличке указаны код типа и серийный номер, позволяющие идентифицировать каждый агрегат. Код типа содержит информацию о параметрах и конфигурации преобразователя. Первая цифра серийного номера указывает завод-изготовитель. Следующие четыре цифры указывают соответственно год и неделю изготовления. Остальные цифры образуют порядковый номер; таким образом, не может быть двух преобразователей, имеющих одинаковый серийный номер.

Код типа ACx 6x4/6x7

Расшифровка типового обозначения (пример: ACC60701003000B1200901)

Позиция в коде Символ Значение
1 A Привод переменного тока
2–3 CS / CC / CP Тип привода:
• CS – стандартный
• CC – крановый
• CP – управление перемещением
4 6 Серия: ACS600
5 0 / 2 / 7 Тип входного моста:
• 0 – 6-импульсный выпрямитель
• 2 – 12-импульсный выпрямитель
• 7 – регенеративный тиристорный мост
6 1 / 4 / 7 Конструкция:
• 1 – настенная
• 4 – модульная
• 7 – шкафная
7–10 0100 / 0120 / 0260 и т.д. Номинальная мощность (в кВА)
11 3 / 4 / 5 / 6 Номинальное напряжение:
• 3 – 380/400/415 В
• 4 – 380–500 В
• 5 – 380–500 В
• 6 – 525–690 В
12–14 000 / 001 и т.д. Дополнительное оборудование / опции
15 B / C / D и т.д. Язык и версия прикладного ПО
16 0 / 1 / 4 / 5 Тип панели управления:
• 0 – нет
• 1 – панель управления включена
• 4 – клеммная колодка
• 5 – панель + клеммная колодка
17 0 / A / 2 / 4 / 5 / 6 / 7 / 8 / 9 / B Степень защиты IP:
• 0 – IP00
• A – IP21
• 2 – IP22
• 4 – IP42
• 5 – IP54
• 6 – IP00 + платы с покрытием
• 7 – IP22 + покрытие
• 8 – IP42 + покрытие
• 9 – IP54 + покрытие
• B – IP21 + покрытие
18 0–9, A–Z Варианты защиты, стартера, вентилятора, фильтров и т.д.
19 0–9, A–Z Фильтры (EMC, du/dt, синфазные и др.)
20 0 / R Конфигурация кабельных вводов и блока NDCU
21 0 / 1 Расположение платы NIOC и NAMC
22 0–9, A–Z Прочие технические варианты
Производство: Швейцария

Характеристики ACC624-0400-3

Электрические характеристики ACC624 (400 В, 380–415 В)

Тип Pн, кВт Iн, А Размер Iпер 1 мин, А Iпик 1 с, А Потери, кВт Воздух, м³/ч Шум, дБ(А)
ACC624-0100-3 45 100 R7 150 200 2.3 660 65.8
ACC624-0120-3 55 120 R7 180 240 2.8 660 65.8
ACC624-0140-3 75 140 R8 210 280 3.3 1 640 61.8
ACC624-0170-3 90 170 R8 255 340 4.0 1 640 61.8
ACC624-0210-3 110 210 R8 315 420 5.0 1 640 61.8
ACC624-0260-3 132 260 R9 390 520 6.3 1 840 67.6
ACC624-0320-3 160 320 R9 480 640 7.9 1 840 67.6
ACC624-0400-3 200 400 2×R8 600 800 10.0 3 980 65
ACC624-0490-3 250 490 2×R9 735 980 12.5 3 980 71
ACC624-0610-3 315 610 2×R9 915 1 220 15.8 3 980 71

Электрические характеристики ACC624 (500 В, 380–500 В)

Тип Pн, кВт Iн, А Размер Iпер 1 мин, А Iпик 1 с, А Потери, кВт Воздух, м³/ч Шум, дБ(А)
ACC624-0120-5 55 120 R7 180 240 2.3 660 65.8
ACC624-0140-5 75 140 R8 210 280 2.8 1 640 65.8
ACC624-0170-5 90 170 R8 255 340 3.3 1 640 61.8
ACC624-0210-5 110 210 R8 315 420 4.0 1 640 61.8
ACC624-0260-5 132 260 R9 390 520 5.0 1 840 61.8
ACC624-0320-5 160 320 R9 480 640 6.3 1 840 67.6
ACC624-0400-5 200 400 2×R8 600 800 10.0 3 980 65
ACC624-0490-5 250 490 2×R9 735 980 12.5 3 980 71
ACC624-0610-5 315 610 2×R9 915 1 220 15.8 3 980 71

Электрические характеристики ACC624 (690 В, 525–690 В)

Тип Pн, кВт Iн, А Размер Iпер 1 мин, А Iпик 1 с, А Потери, кВт Воздух, м³/ч Шум, дБ(А)
ACC624-0100-6 55 100 R7 150 200 1.9 660 65.8
ACC624-0120-6 75 120 R7 180 240 2.3 660 65.8
ACC624-0140-6 90 140 R8 210 280 2.8 1 640 61.8
ACC624-0170-6 110 170 R8 255 340 3.3 1 640 61.8
ACC624-0210-6 132 210 R8 315 420 4.0 1 640 61.8
ACC624-0260-6 160 260 R9 390 520 5.0 1 840 61.8
ACC624-0320-6 200 320 R9 480 640 6.3 1 840 67.6
ACC624-0400-6 250 400 2×R8 600 800 10.0 3 980 65
ACC624-0490-6 315 490 2×R9 735 980 12.5 3 980 71
ACC624-0610-6 400 610 2×R9 915 1 220 15.8 3 980 71

Общие технические данные ACC624

Параметр Значение
Диапазон напряжения питания 380–690 В (±10%)
Частота сети 50 / 60 Гц (48–63 Гц)
Коэффициент мощности (cos φ) ≥ 0,97
КПД До 98%
Перегрузка (тяжелый режим) 150% Iн — 1 мин, 200% Iн — 1 с (400/500 В)
Выходная частота 0–300 Гц (до 120 Гц с фильтром du/dt)
Разрешение частоты 0.01 Гц
Тип управления V/f, DTC (Direct Torque Control)
Степень защиты IP21, IP22, IP42, IP54 (в зависимости от исполнения)
Охлаждение Принудительное воздушное
Диапазон температур 0…+40 °C (до +50 °C с понижением тока)
Влажность 5…95%, без конденсации
Высота установки До 1000 м без понижения мощности
Уровень шума 61–71 дБ(А) в зависимости от размера
Стандарты IEC 61800-3, CE, CSA, C-tick
