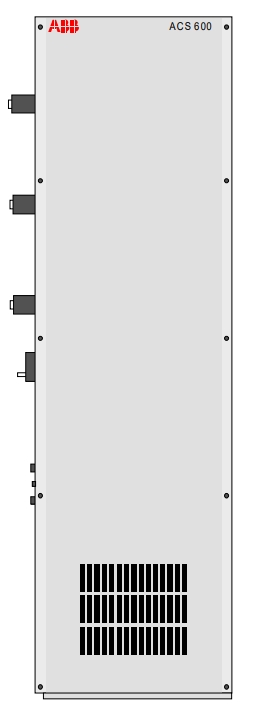

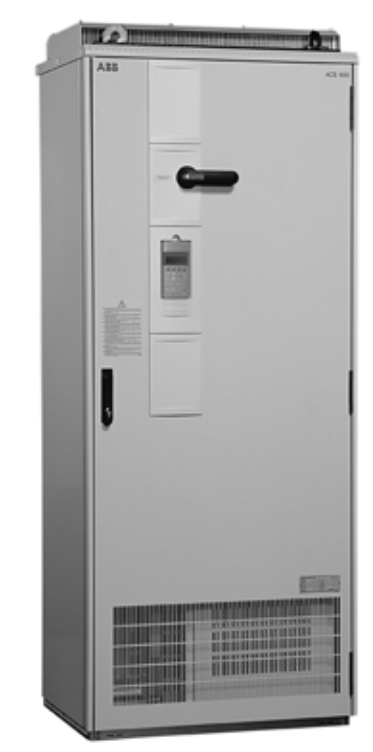

ABB ACC607-0610-6 Преобразователь частоты низковольтный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01726697
edit

Для идентификации преобразователей ACx 600 на каждом из них устанавливается паспортная табличка. На табличке указаны код типа и серийный номер, позволяющие идентифицировать каждый агрегат. Код типа содержит информацию о параметрах и конфигурации преобразователя. Первая цифра серийного номера указывает завод-изготовитель. Следующие четыре цифры указывают соответственно год и неделю изготовления. Остальные цифры образуют порядковый номер; таким образом, не может быть двух преобразователей, имеющих одинаковый серийный номер.

Код типа ACx 6x4/6x7

Расшифровка типового обозначения (пример: ACC60701003000B1200901)

Позиция в коде Символ Значение
1 A Привод переменного тока
2–3 CS / CC / CP Тип привода:
• CS – стандартный
• CC – крановый
• CP – управление перемещением
4 6 Серия: ACS600
5 0 / 2 / 7 Тип входного моста:
• 0 – 6-импульсный выпрямитель
• 2 – 12-импульсный выпрямитель
• 7 – регенеративный тиристорный мост
6 1 / 4 / 7 Конструкция:
• 1 – настенная
• 4 – модульная
• 7 – шкафная
7–10 0100 / 0120 / 0260 и т.д. Номинальная мощность (в кВА)
11 3 / 4 / 5 / 6 Номинальное напряжение:
• 3 – 380/400/415 В
• 4 – 380–500 В
• 5 – 380–500 В
• 6 – 525–690 В
12–14 000 / 001 и т.д. Дополнительное оборудование / опции
15 B / C / D и т.д. Язык и версия прикладного ПО
16 0 / 1 / 4 / 5 Тип панели управления:
• 0 – нет
• 1 – панель управления включена
• 4 – клеммная колодка
• 5 – панель + клеммная колодка
17 0 / A / 2 / 4 / 5 / 6 / 7 / 8 / 9 / B Степень защиты IP:
• 0 – IP00
• A – IP21
• 2 – IP22
• 4 – IP42
• 5 – IP54
• 6 – IP00 + платы с покрытием
• 7 – IP22 + покрытие
• 8 – IP42 + покрытие
• 9 – IP54 + покрытие
• B – IP21 + покрытие
18 0–9, A–Z Варианты защиты, стартера, вентилятора, фильтров и т.д.
19 0–9, A–Z Фильтры (EMC, du/dt, синфазные и др.)
20 0 / R Конфигурация кабельных вводов и блока NDCU
21 0 / 1 Расположение платы NIOC и NAMC
22 0–9, A–Z Прочие технические варианты
Производство: Швейцария

Характеристики ACC607-0610-6

Электрические характеристики ACC607

Параметр Значение
Номинальное напряжение питания 380–690 В (±10%)
Диапазон выходной частоты 0–300 Гц (до 120 Гц с фильтром du/dt)
Разрешение частоты 0.01 Гц
Коэффициент мощности (cos φ) ≥ 0,97 (при номинальной нагрузке)
КПД До 98%
Перегрузочная способность 150% в течение 1 минуты (в тяжелом режиме)
Тип управления V/f (скалярное), DTC (векторное)
Пусковой ток До 2 × номинального тока
Максимальная частота коммутации 3 кГц (средняя), 2 кГц (для 690 В)

Конструктивные и эксплуатационные параметры

Параметр Значение
Степень защиты IP21, IP22, IP42, IP54 (в зависимости от исполнения)
Тип охлаждения Принудительное воздушное
Диапазон температур 0…+40 °C (до +50 °C с понижением тока)
Влажность До 95% (без конденсации)
Высота установки До 1000 м без понижения мощности
Уровень шума 61–71 дБ(А) в зависимости от модели
Тепловые потери 1,9–15,8 кВт в зависимости от мощности

Примеры моделей ACC607 и их параметры

Модель Номинальный ток (A) Номинальная мощность (кВт) Размер корпуса
ACC607-0100-3 100 А 45 кВт R7
ACC607-0120-3 120 А 55 кВт R7
ACC607-0140-3 140 А 75 кВт R8
ACC607-0170-3 170 А 90 кВт R8
ACC607-0210-3 210 А 110 кВт R8
ACC607-0260-3 260 А 132 кВт R9
ACC607-0320-3 320 А 160 кВт R9
ACC607-0400-3 400 А 200 кВт 2×R8
ACC607-0490-3 490 А 250 кВт 2×R9
ACC607-0610-3 610 А 315 кВт 2×R9

Данные по подключению

Параметр Значение
Тип кабельных вводов Медные/алюминиевые, сечением до 240 мм²
Тип клемм Винтовые, с возможностью подключения с наконечниками
Управление Через клеммы X21–X27, RS485 (Modbus), опционально — доп. модули
Аналоговые входы 3 (0–10 В, 0/4–20 мА)
Аналоговые выходы 2 (0/4–20 мА)
Дискретные входы 6 (DI1–DI6), 24 В
Дискретные выходы 3 реле (RO1–RO3)

Соответствие стандартам

Стандарт/Директива Статус
IEC/EN 61800-3 Соответствует (EMC)
Директива ЕС 2014/30/EU Соответствует
Директива ЕС 2006/42/EC (Machinery) Соответствует
CSA Сертифицировано
C-tick Разрешено для Австралии/НЗ
