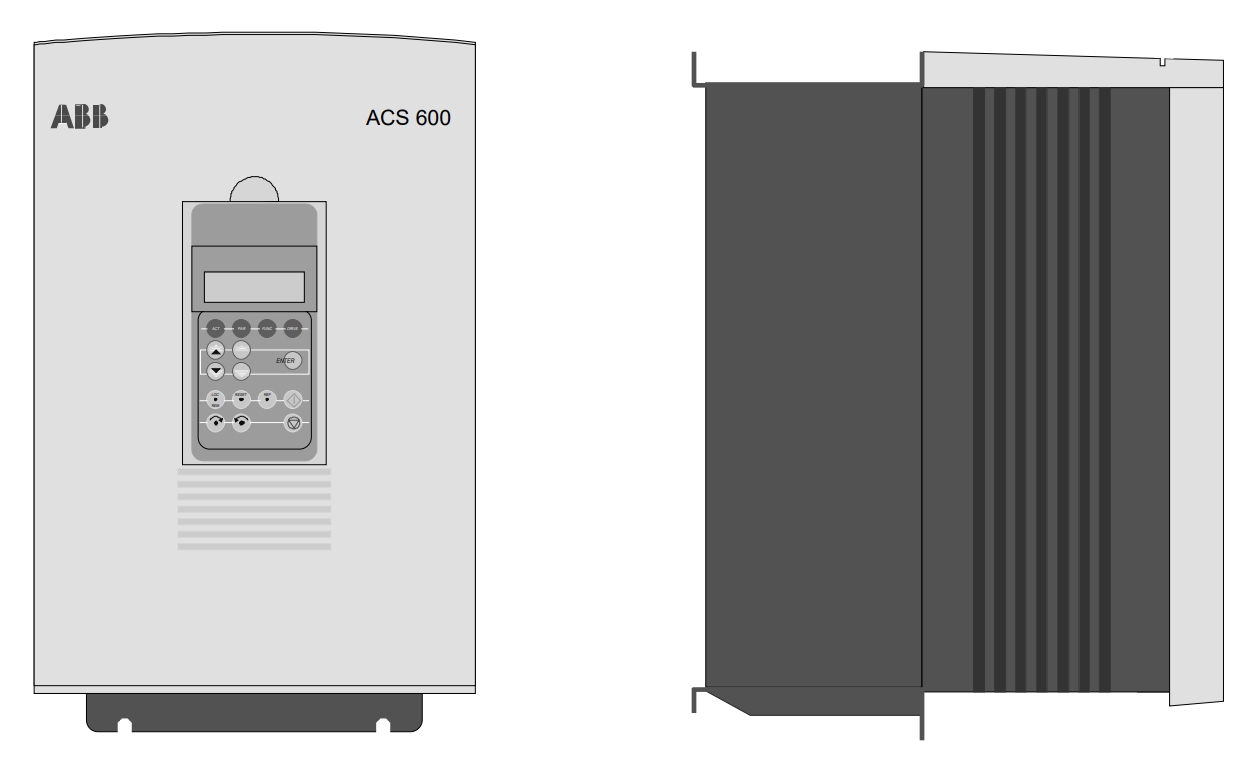

ABB ACC601-0005-3 Преобразователь частоты низковольтный

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01726562
edit

Обозначение преобразователя ACx 6x1
"В приведенной ниже таблице описано назначение символов, образующих код типа преобразователя ACx 6x1. Некоторые варианты предусмотрены не для всех типов преобразователей. Дополнительную информацию о возможных конфигурациях преобразователей можно найти в документе Информация для заказа преобразователя ACS 600 SingleDrive (код 58977985,
поставляется по отдельному заказу)."

Порядковый номер символа Значение Ссылки
Пример: ACS60100053000B1200001
1 Категория продукции
A = Привод переменного тока
2...3 Тип продукции
CS = Стандартная, CC = Привод крана, CP = Управление движением
4 Серия продукции
6 = ACS 600
5 Входной мост
0 = 6-импульсный выпрямитель, 1 = Рекуперативное торможение, 2=12- импульсный выпрямитель, 7 = Рекуперативный тиристорный мост 4Q
6 Конструкция
1 = Настенного монтажа, 4 = Модульная, 7 = Шкаф Drives- MNS
7..10 Номинальная мощность (кВА) Приложение A: Характеристики
11 Номинальное напряжение
3 =380/400/415 В переменного тока
4 = 380/400/415/440/460/480/500 В переменного тока
5 = 380/400/415/440/460/480/500 В переменного тока
6 = 525/550/575/600/660/690 В переменного тока
12...14 Дополнительное оборудование 1, 2, 3
15 Прикладное программное обеспечение
x = Языки и варианты прикладных макросов		 Приложение A: Прикладные программы
16 Панель управления
0 = Отсутствует, 1 = Панель управления входит в комплект
17 Класс защиты
0 = IP 00 (шасси), A = IP 21, 2 = IP 22, 4 = IP 42,
5 = Ip 54, 6 = IP 00 + платы с покрытием,
7 = IP 22 + платы с покрытием,
8 = IP 42 + платы с покрытием,
9 = IP 54 + платы с покрытием, B = IP 21 + платы с покрытием		 Приложение A: Корпуса
18 Ввод сети и варианты защиты
19 x = Стартер для вспомогательного двигателя вентилятора
20 Фильтры
0 = с внутренними фильтрами электромагнитных помех (кроме напряжения 690 В или 12-импульсного выпрямителя)
9 = без внутренних фильтров электромагнитных помех		 Приложение A: Маркировка CEА
21 Тормозной прерыватель и направление проводки кабелей
22 Другие варианты
Производство: Швейцария

Характеристики ACC601-0005-3

Общие технические характеристики

Параметр Значение Примечание
Производитель ABB Шведско-швейцарская компания
Тип продукции Частотные преобразователи низковольтные Для управления асинхронными двигателями
Стандарты IEC Standards Международные электротехнические стандарты
Частота питающей сети 50/60 Гц Универсальная совместимость
Классы защиты IP 00, IP 21, IP 22, IP 42, IP 54 От открытого исполнения до пылевлагозащищенного
Охлаждение Естественное или принудительное В зависимости от размера корпуса

Диапазоны напряжений

Диапазон напряжения Описание Доступные модели
380-415V Трехфазное напряжение 380, 400, 415В ACx 601-0005-3, ACx 601-0006-3, ACx 601-0009-3, ACx 601-0011-3
380-500V Расширенный диапазон: 380/400/415/440/460/480/500В ACx 601-0006-5, ACx 601-0009-5, ACx 601-0011-5, ACx 601-0016-5
525-690V Высоковольтный диапазон: 525/550/575/600/660/690В ACx 601-0009-6, ACx 601-0011-6, ACx 601-0016-6

Модельный ряд 380-415V

Модель Напряжение Мощность (кВт) Мощность (л.с.) Ток (А) Корпус Режим работы
ACx 601-0005-3 380-415V 3.0 3.0 7.6 R2 Нормальный режим
ACx 601-0006-3 380-415V 4.0 5.0 11.0 R3 Нормальный режим
ACx 601-0009-3 380-415V 5.5 7.5 15.0 R4 Нормальный режим
ACx 601-0011-3 380-415V 7.5 10.0 18.0 R5 Нормальный режим

Модельный ряд 380-500V

Модель Напряжение Мощность (кВт) Мощность (л.с.) Ток (А) Корпус Режим работы
ACx 601-0006-5 380-500V 4.0 5.0 11.0 R3 Нормальный режим
ACx 601-0009-5 380-500V 5.5 7.5 15.0 R4 Нормальный режим
ACx 601-0011-5 380-500V 7.5 10.0 18.0 R5 Нормальный режим
ACx 601-0016-5 380-500V 11.0 15.0 25.0 R6 Нормальный режим

Модельный ряд 525-690V

Модель Напряжение Мощность (кВт) Мощность (л.с.) Ток (А) Корпус Режим работы
ACx 601-0009-6 525-690V 5.5 7.5 15.0 R4 Нормальный режим
ACx 601-0011-6 525-690V 7.5 10.0 18.0 R5 Нормальный режим
ACx 601-0016-6 525-690V 11.0 15.0 25.0 R6 Нормальный режим

Условия эксплуатации

ACS/ACC/ACP 600 Эксплуатация
в стационарных условиях		 Хранение
в защитной упаковке		 Транспортировка
в защитной упаковке
Высота места установки Номинальная выходная
мощность при высоте над уровнем моря от 0 до 1000 м 1)		 -
Температура воздуха от 0 до +40 °C 2)
(IP 21/22 и ACx 607, IP 54)
от 0 до +25 °C 2)
(ACx 601, IP 54)		 от -40 до +70 °C от -40 до +70 °C
Относительная влажность от 5 до 95% Макс. 95% Макс. 95%
Конденсация не допускается. При наличии агрессивных газов максимальная относительная влажность составляет 60 %.
Уровни загрязнения
(IEC 721-3-3)		 Наличие электропроводящей пыли не допускается.
Платы без покрытия: Химические газы: класс 3C1 Твердые частицы: класс 3S2 Платы без покрытия: Химические газы: класс 1C2 Твердые частицы: класс 1S3 Платы без покрытия: Химические газы: класс 2C2 Твердые частицы: класс 2S2
Платы с покрытием:
Химические газы: класс 3C2 Твердые частицы: класс 3S2		 Платы с покрытием:
Химические газы: класс 1C2 Твердые частицы: класс 1S3		 Платы с покрытием:
Химические газы: класс 2C2 Твердые частицы: класс 2S2
Атмосферное давление от 70 до 106 кПа
от 0,7 до 1,05 ат		 от 70 до 106 кПа
от 0,7 до 1,05 ат		 от 60 до 106 кПа
от 0,6 до 1,05 ат
Вибрация Не более 0,3 мм Не более 1,5 мм Не более 3,5 мм
(IEC 68-2-6) (от 2 до 9 Гц), (от 2 до 9 Гц), (от 2 до 9 Гц),
не более 1 м/с2 не более 5 м/с2 не более 15 м/с2
(от 9 до 200 Гц), синусоидальные (от 9 до 200 Гц), (от 9 до 200 Гц),
колебания синусоидальные колебания синусоидальные колебания
Удары
(IEC 68-2-29)		 Не допускаются не более 100 м/с2, 11 мс не более 100 м/с2, 11 мс
Свободное падение Не допускается 250 мм (вес до 100 кг)
100 мм (вес более 100 кг)		 250 мм (вес до 100 кг)
100 мм (вес более 100 кг)
